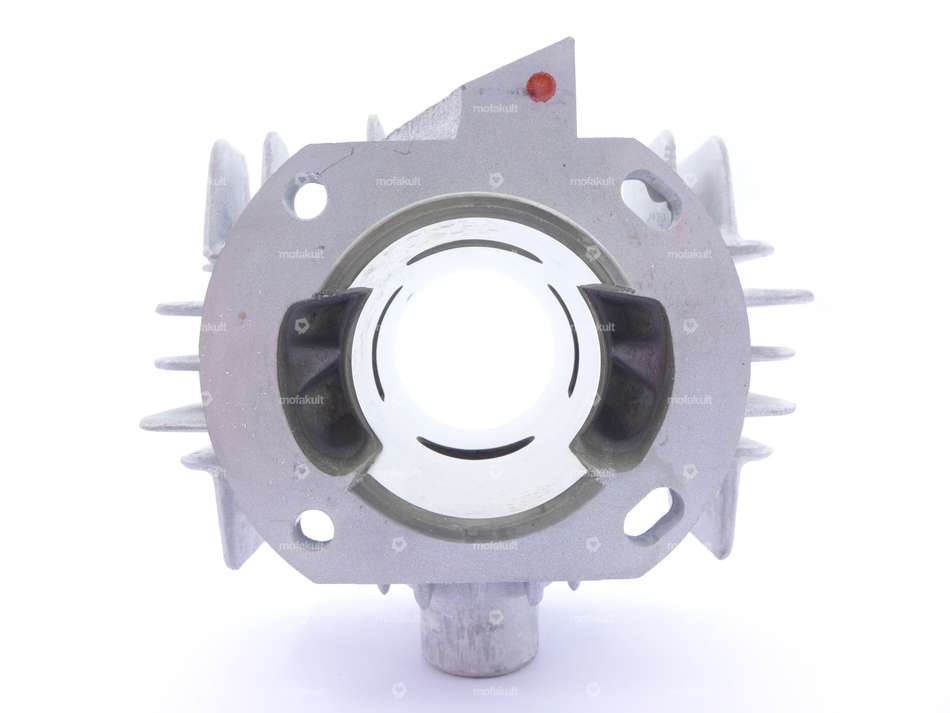

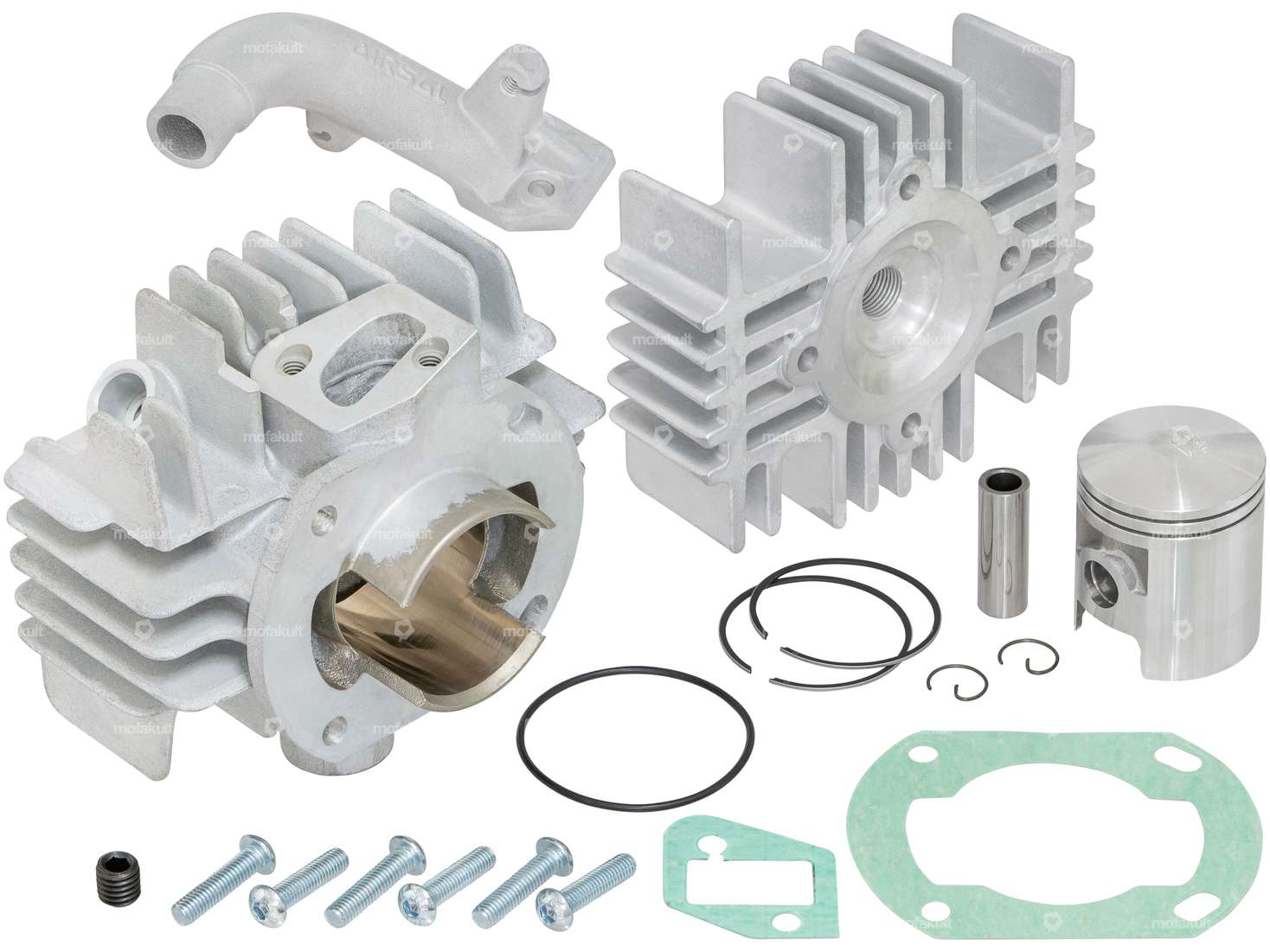

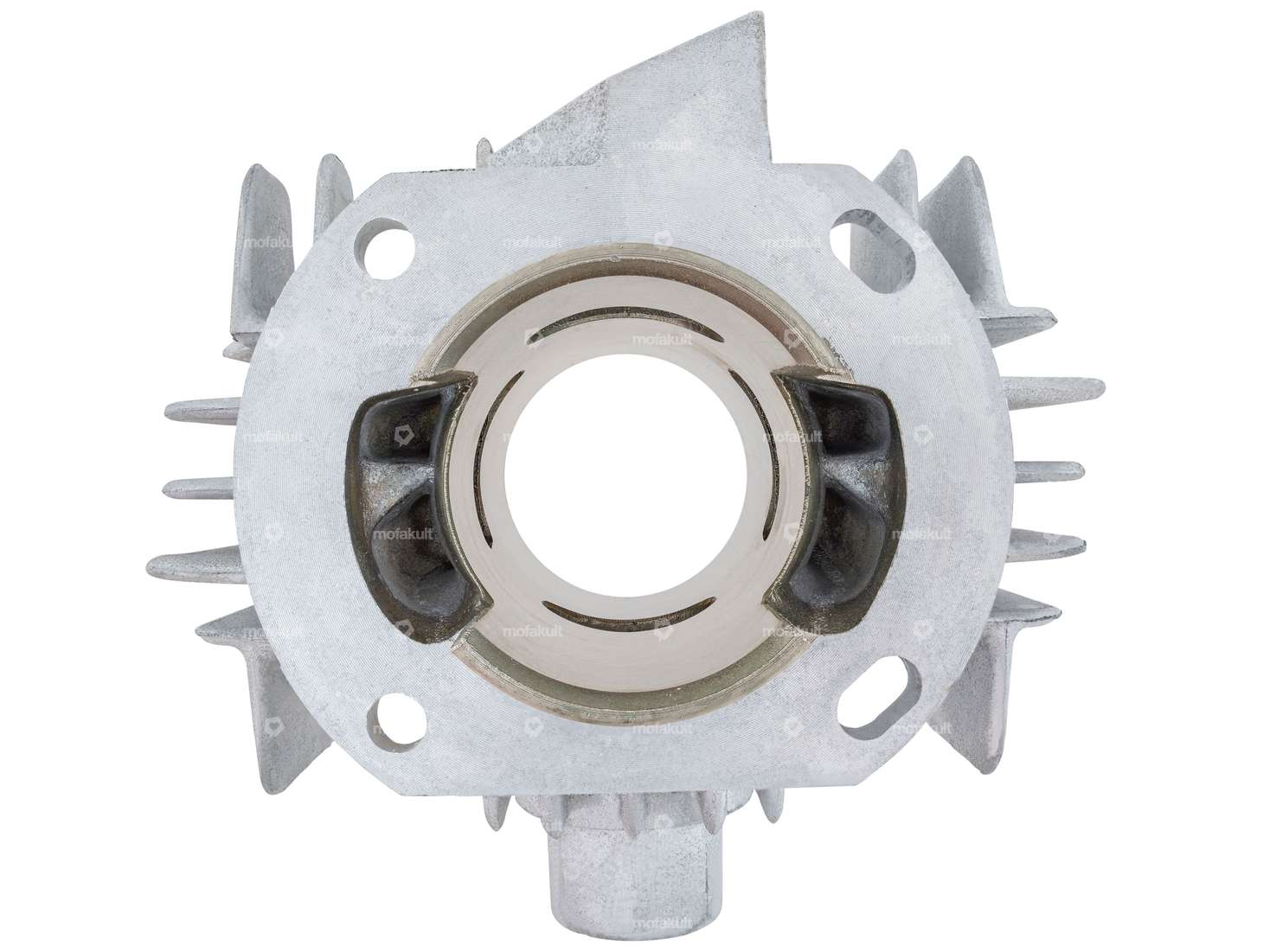

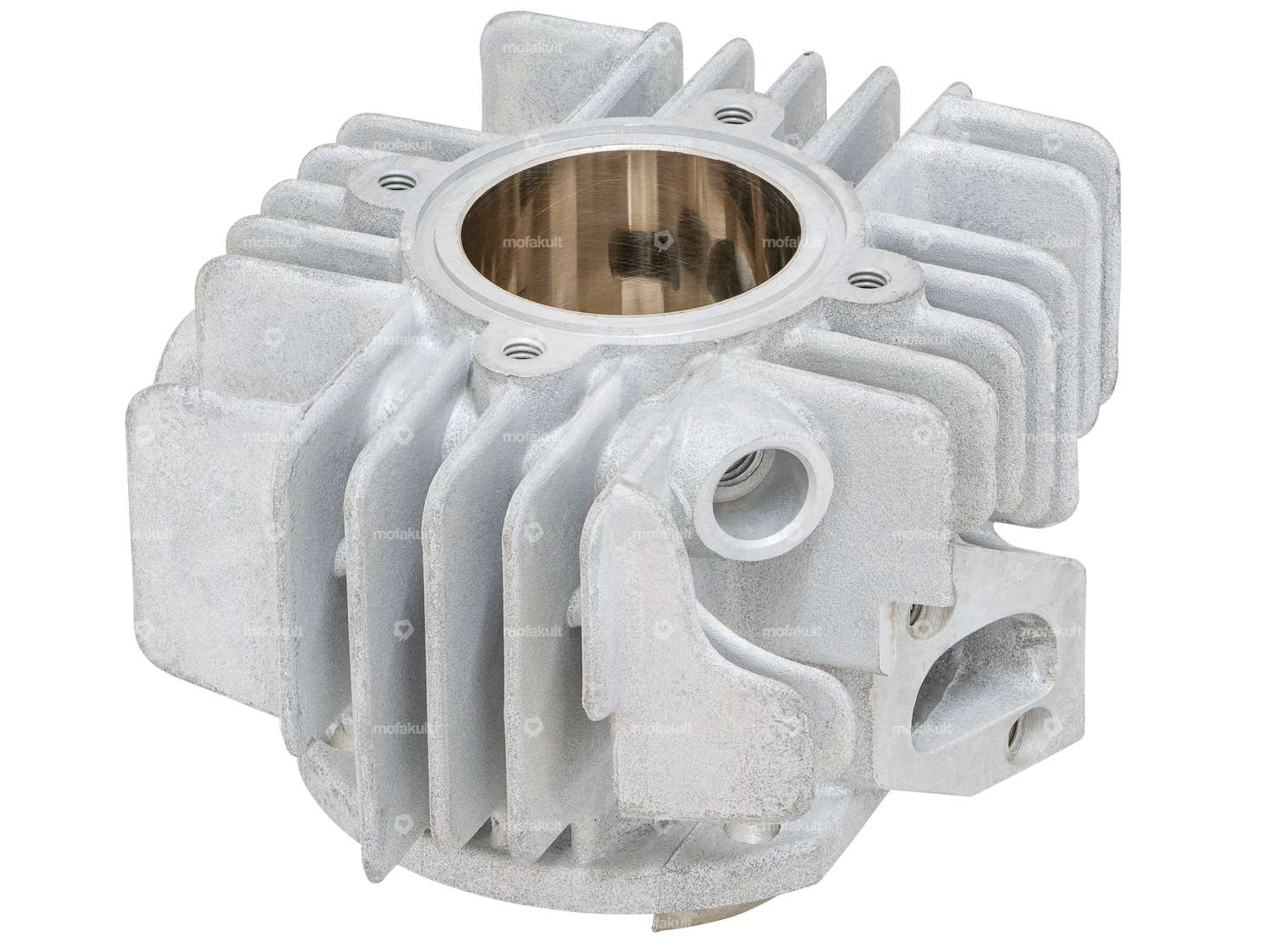

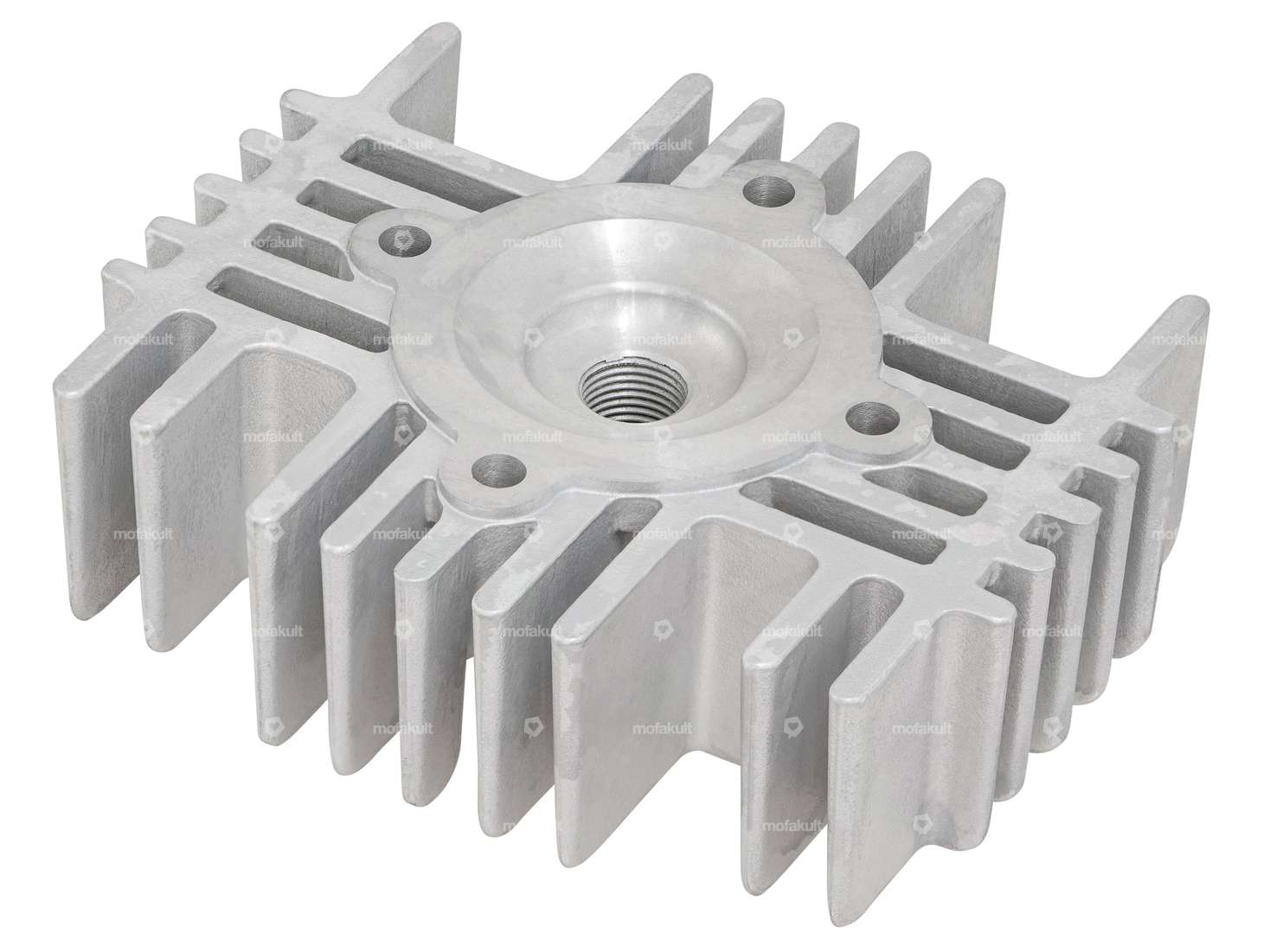

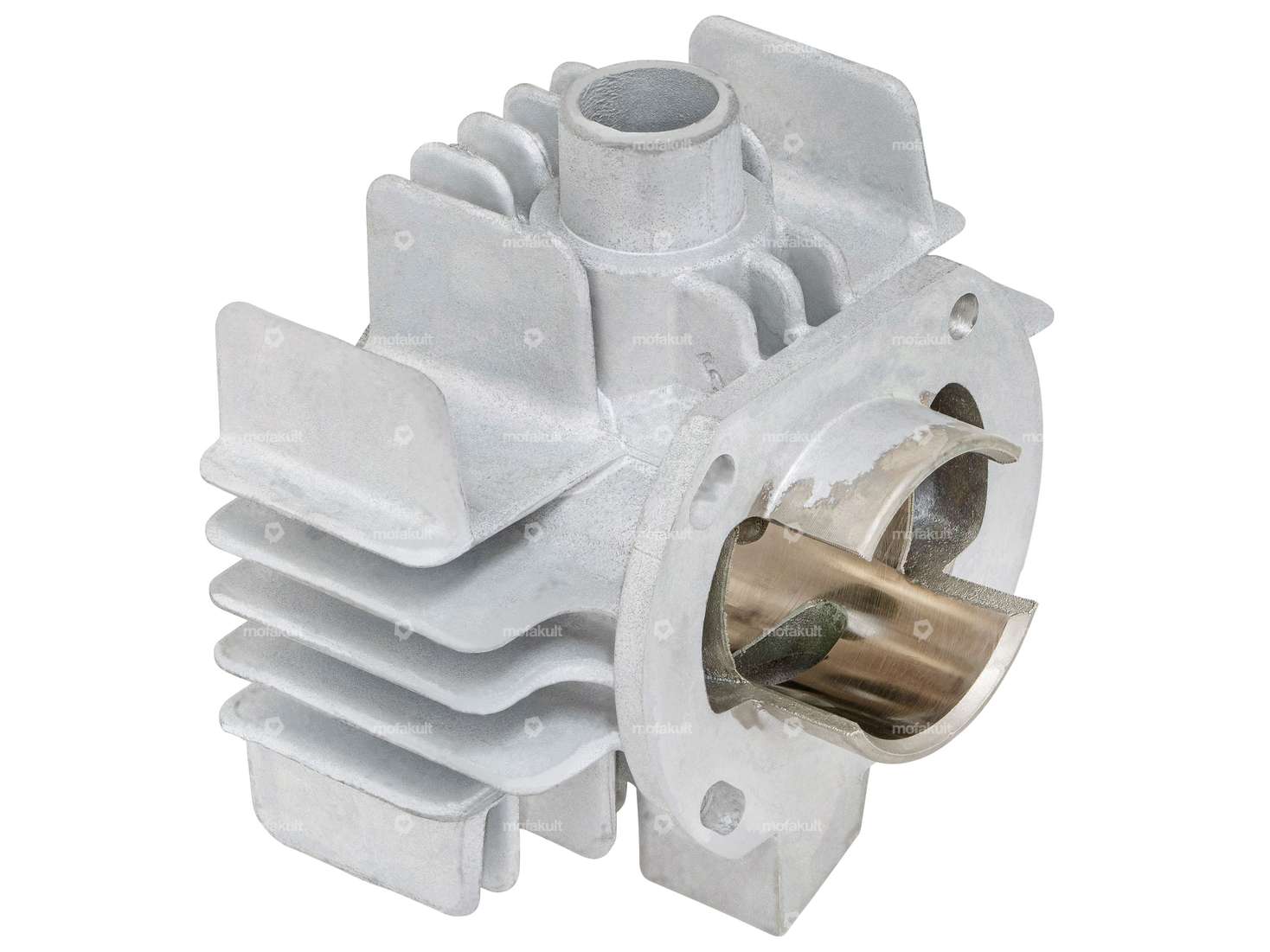

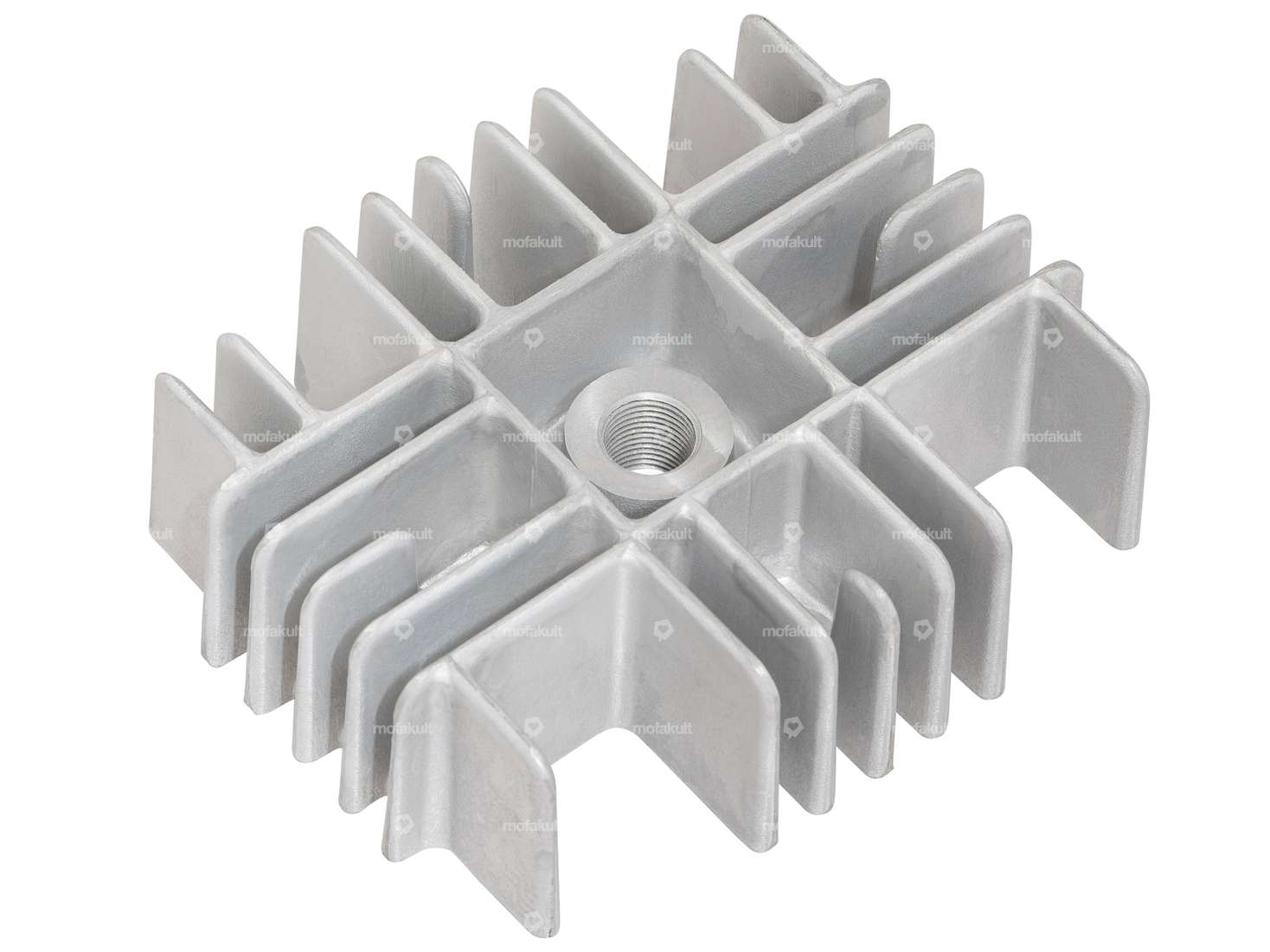

Rennzylinder der Marke Airsal für dein Mofa / Moped mit Sachs 504 (mit Anpassungen), 505, 535 und 508 Motoren.
Unter anderem ist dieses Zylinderkit passend bei Hercules Prima M, 2, 3, 4, 5 und Optima Modellen.
Dank dem grossen Einlass, Überströmern und dem Auslass bringt dieser Tuningzylinder eine erhebliche Leistungssteigerung.
Technische Daten Zylinder:
- Ø innen Ansaugstutzen: 14 mm
- Anschlussdurchmesser Ansaugstutzen: 20 mm
- Ø innen Auspuffflansch: 20 mm
- Ø Anschluss Auspuffflansch: 26 mm
- Ø Zylinderhals: 50.0 mm
- Hub: 44 mm
- Bohrung: 43.5 mm
- Gewinde für Dekompressor: M10 x 1.5 mm
Der Ansaugstutzen ist im Lieferumfang enthalten.
Hinweise:
Es müssen Kerzen mit Langgewinde verwendet werden.
Bei den Schweizer 504 Motoren (42 mm Hub), müssen am Zylinder folgende Änderungen vorgenommen werden:

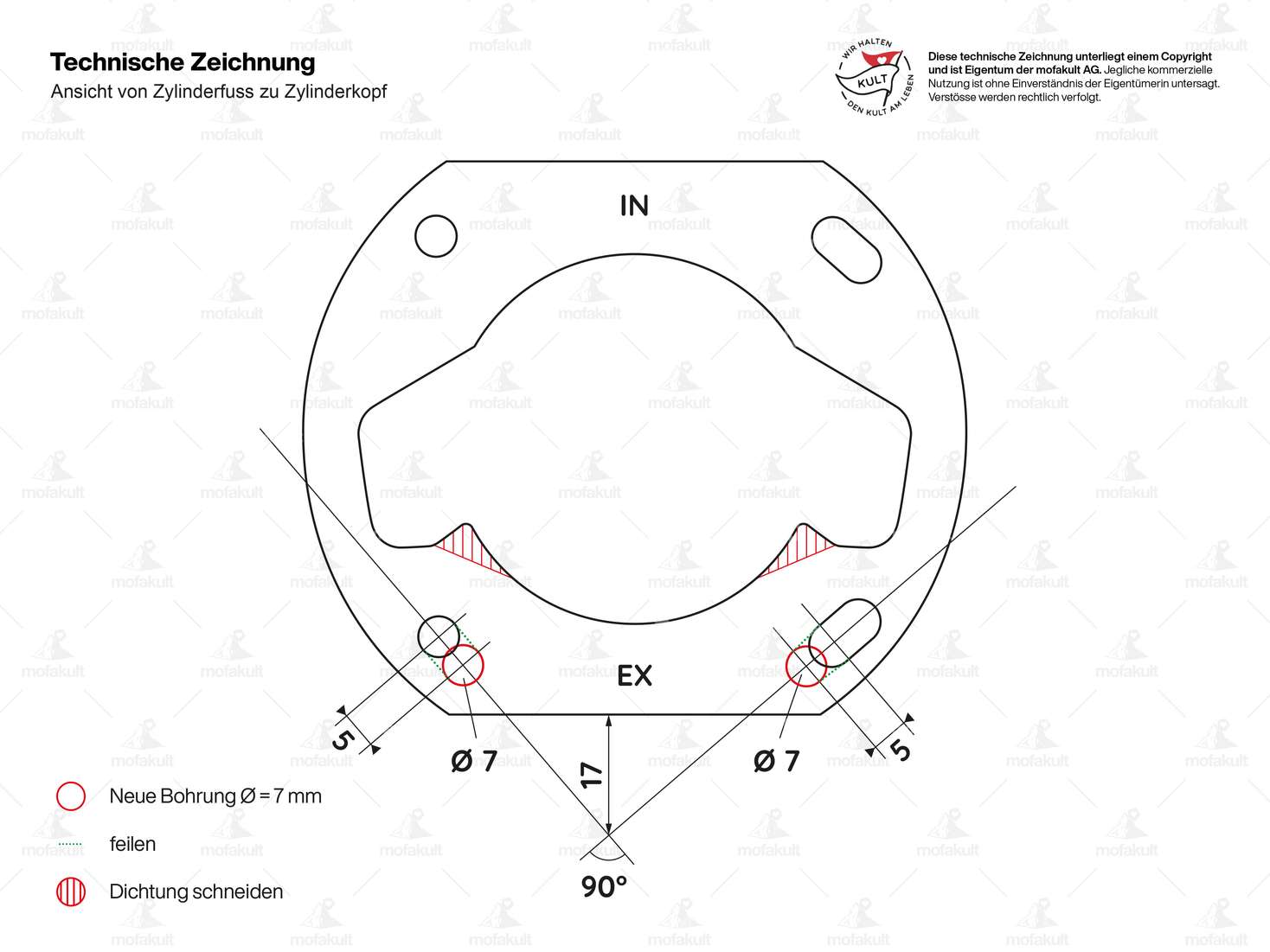

- Anpassung Zylinderfuss und Dichtung gemäss Abbildung 6.
- Der Zylinderfuss muss abgedreht werden, damit durch den kürzeren Hub die Verdichtung wieder angepasst wird, wir empfehlen eine Quetschkante von 0.8 - 1.0 mm einzustellen.
- Beim Modell mit aussenliegendem Kupplungshebel muss der Ansaug verlängert werden, da sonst der Vergaser am Kupplungshebel anstehen kann.
Weitere Teile wie die benötigte Zündkerze mit Langgewinde findest du in den Zubehörartikeln.
Qualitätsprodukt des spanischen Herstellers Airsal.
Details
| Nenndurchmesser | 43.5 mm |
| Hersteller | Airsal |
| Material | Aluminium |
| Oberfläche | sandgestrahlt |
| Kurbelwellenhub | 44 mm |
| Ø Zylinderhals | 50 mm |
| Ø Auslass aussen | 26 mm |
| Ø Einlass innen | 14 mm |
| Lochabstand Einlass | 31 mm |
| Einlassfenster | 23.8 x 14.8 |
| Lochbild [mm] | 56 (61) x 56 |
| Anwendungsbereich | Tuning |
| Gewinde Einlass | M6x1 (Standardgewinde) |
| Anzahl Befestigungspunkte | 4 Stk. |
| Ø Kolbenbolzen (B) | 12 mm |
| Auslassart | geklemmt |
| Dekompressor | M10x1.5 |
| Getarnt | Nein |
Passend für folgende Modelle
| Sachs | 504 (ohne Tretwelle) 505 (mit Tretwelle) - 1A (AT), 2A (HG) 508 - 1 A 535 |
| Hercules | Prima - 2, 3, 4, 5, Optima |
Zubehör & verwandte Produkte
NGK B8ES Zündkerze Langgewinde
Hersteller: NGK · Kerzenbezeichnung: B8ES · Kerzen-Gewindeart: lang · Kerzensteckeraufnahme: M4 · Kerzensteckeraufnahme: SAE · Entstört: Nein · Anwendungsbereich: Performance · Anwendungsbereich: Racing · Anwendungsbereich: Tuning · Gewindeart: MF14x1.25 (Feingewinde) · Schlüsselweite SW: 21 mm
7,55 EUR
Athena 45 mm Zylinderkit inkl. Anbauteile | Sachs (504), 505, 508
Nenndurchmesser: 45 mm · Hersteller: Athena · Material: Aluminium · Oberfläche: sandgestrahlt · Kurbelwellenhub: 44 mm · Ø Zylinderhals: 51.7 mm · Ø Auslass aussen: 25.9 mm · Ø Auslass innen: 19.5 mm · Ø Einlass innen: 14.3 mm · Lochabstand Einlass: 31.5 mm · Einlassfenster: 23.4 x 12.6 · Gewinde Einlass: M6x1 (Standardgewinde) · Anwendungsbereich: Tuning · Lochbild [mm]: 56 (61) x 56 · Anzahl Befestigungspunkte: 4 Stk. · Ø Kolbenbolzen (B): 12 mm · Auslassart: geklemmt · Auslassart: gerade · Lochabstand Auslass: 50 mm · Gewinde Auslass: M8x1.25 (Standardgewinde) · Dekompressor: M10x1.5 · Getarnt: Nein
347,70 EUR
Athena 48 mm Zylinderkit ohne Anbauteile | Sachs (504), 505, 508
Nenndurchmesser: 48 mm · Hersteller: Athena · Material: Aluminium · Oberfläche: sandgestrahlt · Kurbelwellenhub: 44 mm · Ø Zylinderhals: 51.6 mm · Anwendungsbereich: Tuning · Anzahl Befestigungspunkte: 4 Stk. · Ø Kolbenbolzen (B): 12 mm · Auslassart: geklemmt · Dekompressor: M10x1.5 · Getarnt: Nein
324,50 EUR
Airsal 14 mm Ansaugstutzen schräg | Sachs 504, 505
Hersteller: Airsal · Material: Aluminium · Ø innen: 13.6 mm · Ø Anschluss aussen: 20 mm · Befestigungsart: Schrauben · Lochabstand Einlass: 31 mm · Anwendungsbereich: Tuning · Anzahl Befestigungspunkte: 2 Stk. · Höhe Flansch-Mitte Bohrung: 56 mm
42,80 EUR

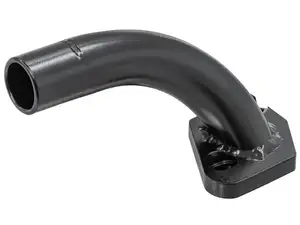

MLM 15 mm Ansaugstutzen Dell'Orto SHA | Sachs 504, 505
