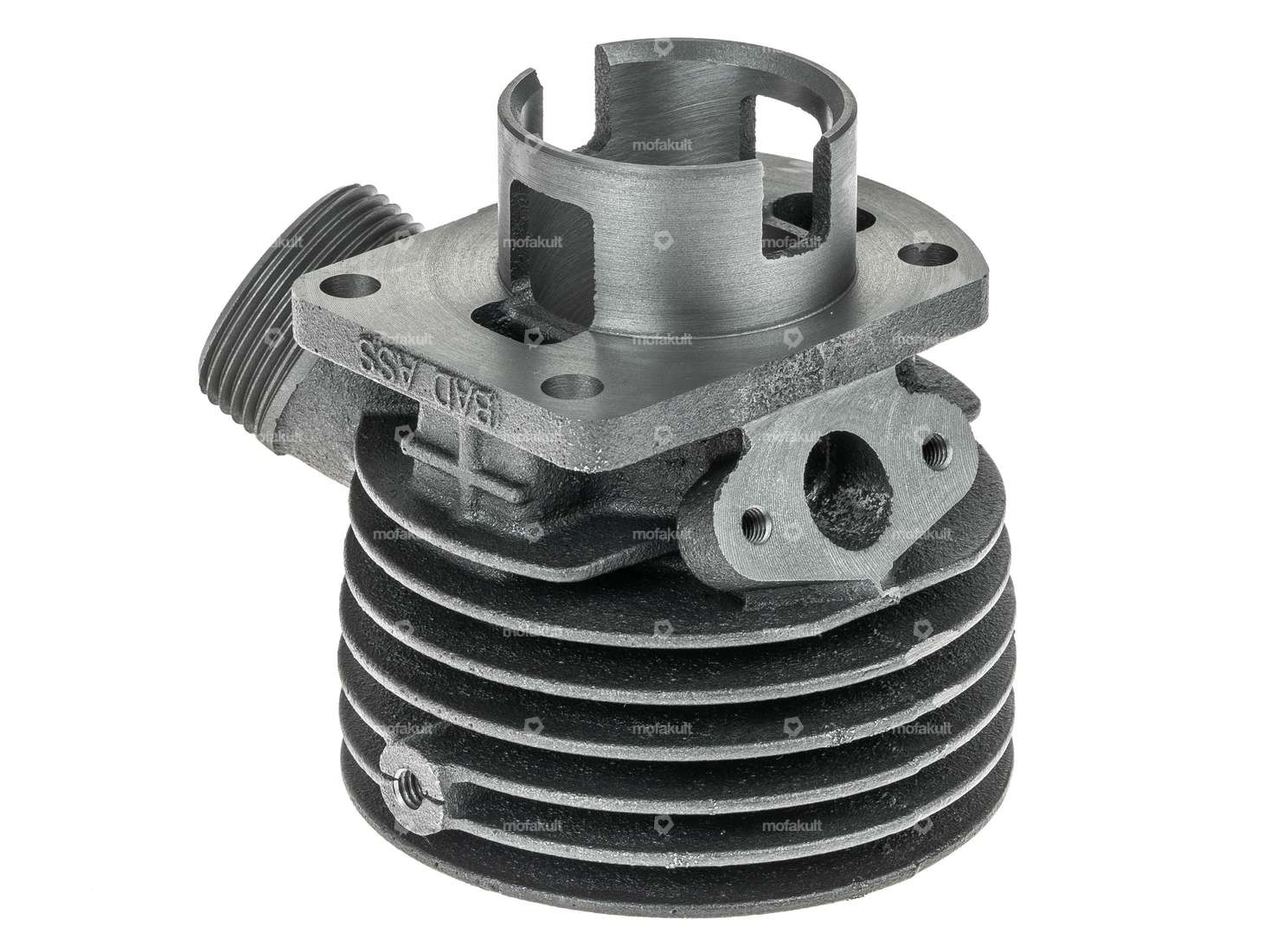

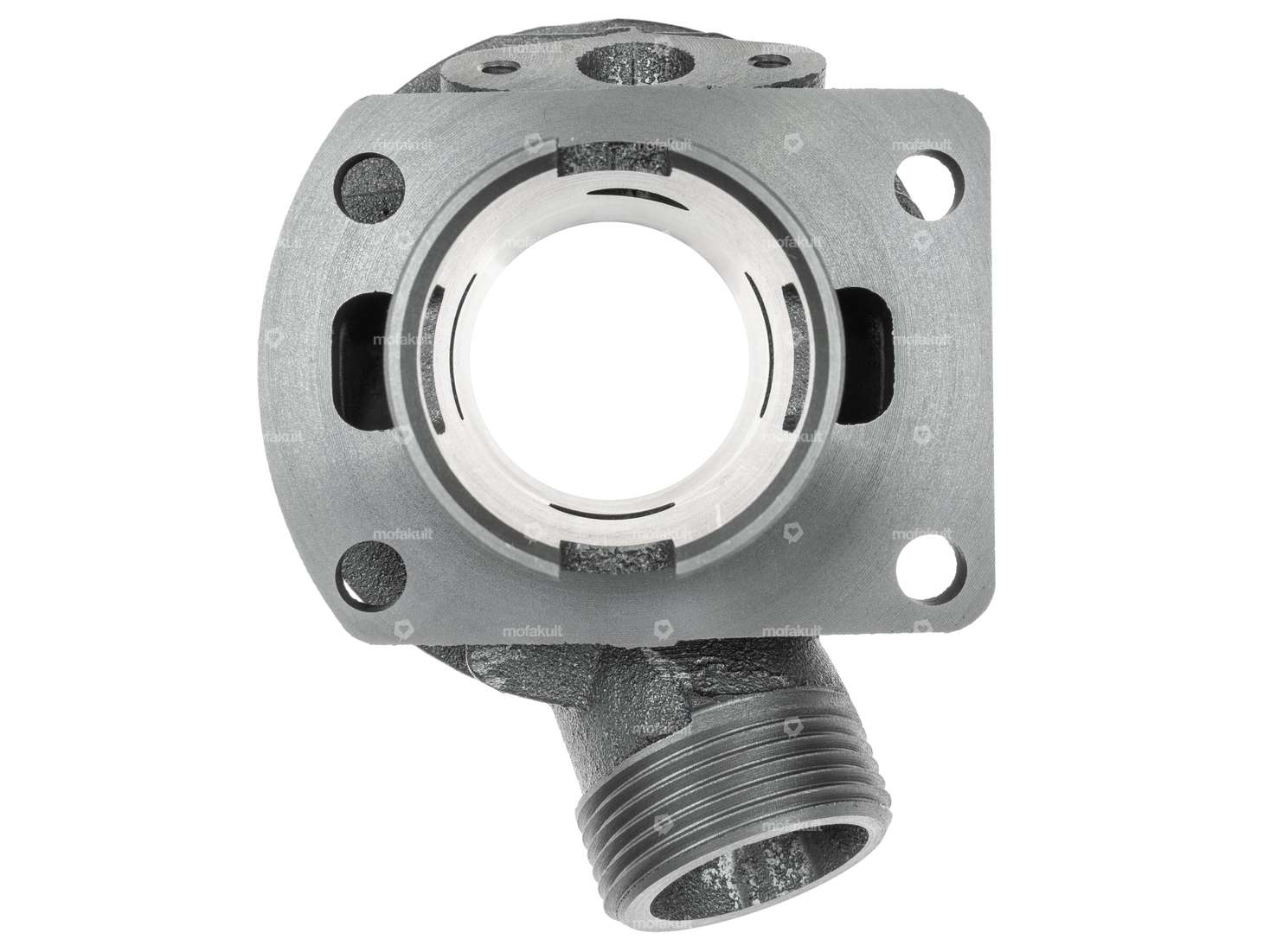

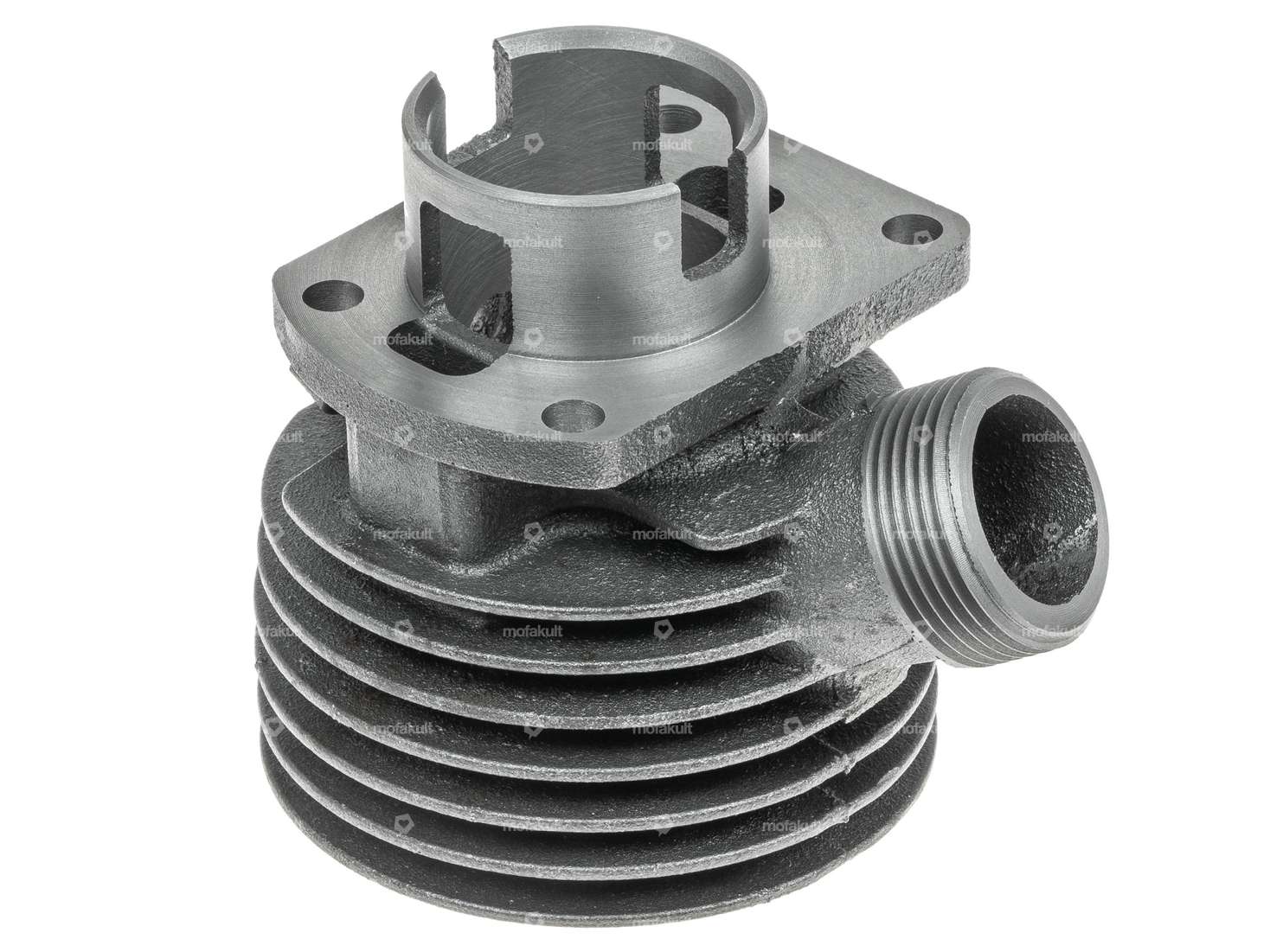

Erster 38 mm Nachbau-Zylinderkit mit leicht verbesserten Steuerzeiten und optimierten Überströmkanälen passend zu Schweizer Sachs 50/2 (umgangsprachlich auch 502) Mofas. Somit entfällt das mühsame Anpassen der DE-Nachbauzylinder.
Bei mehr Leistungsbedarf kann der Zylinder auf 40 oder 41 mm aufgebohrt und mit dem Meteor 40 mm oder swiing 41 mm Kolben bestückt werden.
Die Bearbeitung des Zylinders sollte durch eine erfahrene Fachwerkstatt durchgeführt werden, sodass das Kolbenspiel optimal angepasst wird.

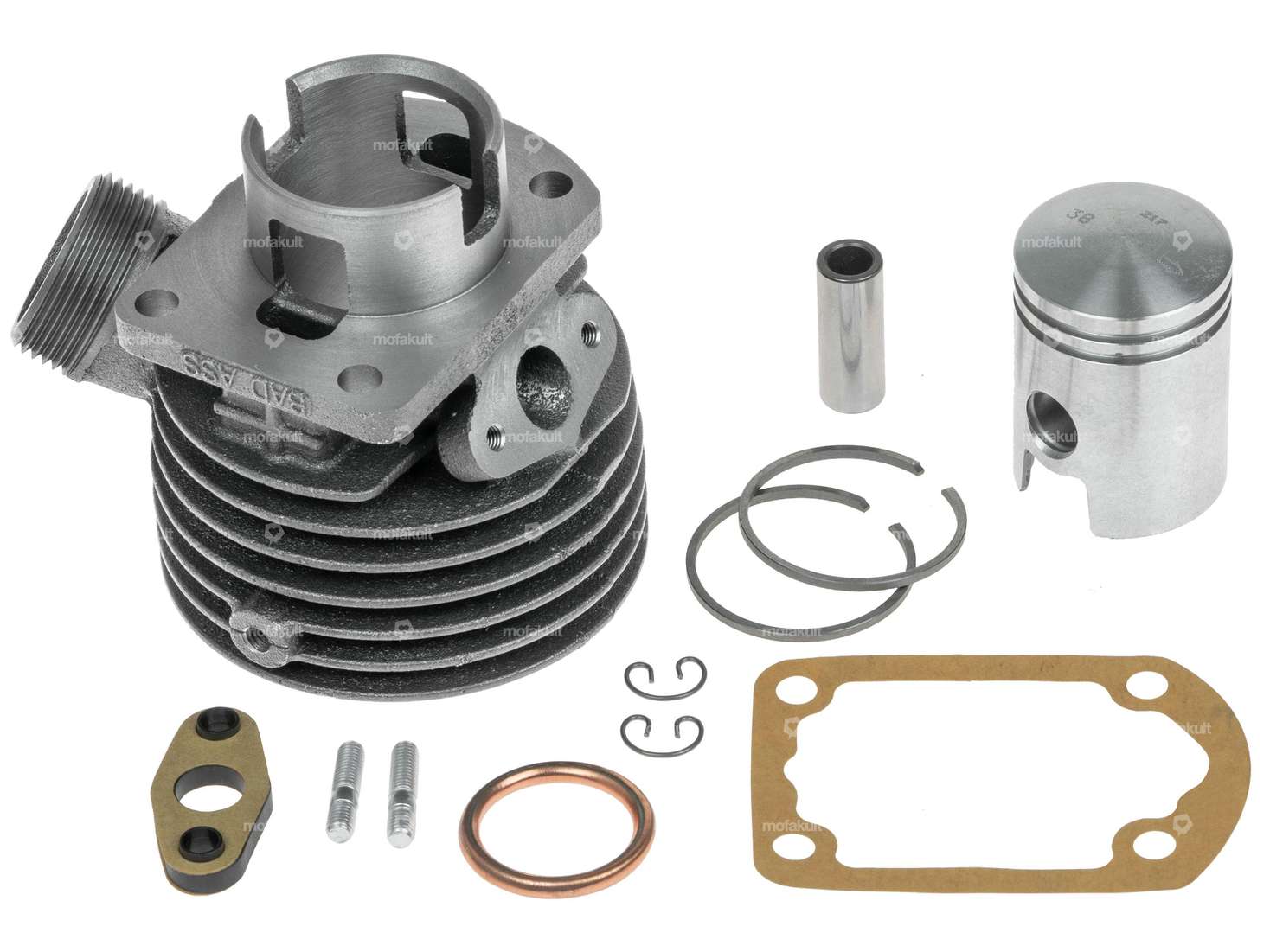

Im Lieferumfang sind zwei Stehbolzen sowie der 38er Meteor Kolben inkl. Bolzen, Kolbenbolzensicherungsringen und Kolbenringen enthalten.
Der 12 mm Einlass ist passend zum 12 mm BING SSB Vergaser.
Details:
- Grauguss Nachbauzylinder mit 38 mm Bohrung
- Übermass-Bohrung bis 41 mm
- Schlitzgesteuert
- Nicht plombierter 12 mm Einlass
- Optimierte Überstromkanäle
- Verbesserte Steuerzeiten
Eine Montageanleitung in Deutsch liegt bei.
Passende Anbauteile findest du bei den Zubehörartikeln.
Bitte wähle im Auswahlfeld, ob du den Zylinderkit mit oder ohne Dichtsatz haben möchtest.
Die empfohlenen Upgrade-Kolben kannst du beim Wunschkonfigurator dazubestellen.
Hergestellt von der Marke BADASS.
Das Set beinhaltet folgende Einzelteile:
Kompressionshöhe (C): 28 mm · Nenndurchmesser: 38 mm · Wölbung (D): 3 mm · Kolbenringstoss: Flankensicherung (FS) · Dicke Kolbenring: 1.6 mm · Kolbenringform: Rechteck-Ring · Höhe Kolbenring: 2 mm · Ø Kolbenbolzen (B): 12 mm · Anzahl Kolbenringe (F): 2 Stk. · Hersteller: Meteor · Gesamthöhe Kolben (E): 53 mm · Ø aussen Kolben (A): 37.95 mm · Pony Ersatzteil-Nr.: A2772, A4358 · Sachs Ersatzteil-Nr: 0286 377 010, 0286 378 005 · Kolbengewicht: 79 g
Ø Auslass innen: 26 mm · Lochbild [mm]: 60 x 40 / 37 x 37 · Ø Einlass innen: 13.3 mm · Kurbelwellenhub: 42 mm · Hubraum: 50 ccm · Lochabstand Einlass: 31 mm · Auslassart: Überwurfmutter · Gewinde Auslass: M35x2 (Standardgewinde) · Ø Zylinderhals: 43.9 mm · Anzahl Befestigungspunkte: 4 Stk. · Anwendungsbereich: Standard · Getarnt: Ja · Gewinde Einlass: M5x0.8 (Standardgewinde) · Hersteller: BAD ASS · Material: Grauguss · Oberfläche: sandgestrahlt · Nenndurchmesser: 38 mm
Gewindeart: M5x0.8 (Standardgewinde) · Festigkeitsklasse: 10.9 · Gewindelänge: 14 mm, 7 mm · Gesamtlänge: 26 mm · Hersteller: swiing® revival parts · Material: Stahl · Oberfläche: verzinkt (blau) · Pony Ersatzteil-Nr.: A1474 · Sachs Ersatzteil-Nr: 0241 031 101
Details
| Hersteller | BAD ASS |
| Anwendungsbereich | Standard |
| Material | Grauguss |
| Oberfläche | sandgestrahlt |
| Kurbelwellenhub | 42 mm |
| Hubraum | 50 ccm |
| Getarnt | Ja |
| Nenndurchmesser | 38 mm |
| Lochabstand Einlass | 31 mm |
| Anzahl Befestigungspunkte | 4 Stk. |
| Ø Kolbenbolzen (B) | 12 mm |
| Lochbild [mm] | 60 x 40 / 37 x 37 |
| Gewinde Einlass | M5x0.8 (Standardgewinde) |
| Auslassart | Überwurfmutter |
| Gewinde Auslass | M35x2 (Standardgewinde) |
| Alternative Ausf. der Pony Ersatzteil-Nr. | A2539 |
| Alternative Ausf. der Sachs Ersatzteil-Nr. | 0286 114 215 |
Passend für folgende Modelle
| Sachs | 502 (Saxonette) - AML 50/2 - ML CH (0.8 PS), MB (2.6 PS), MLB (2.6 PS) |
