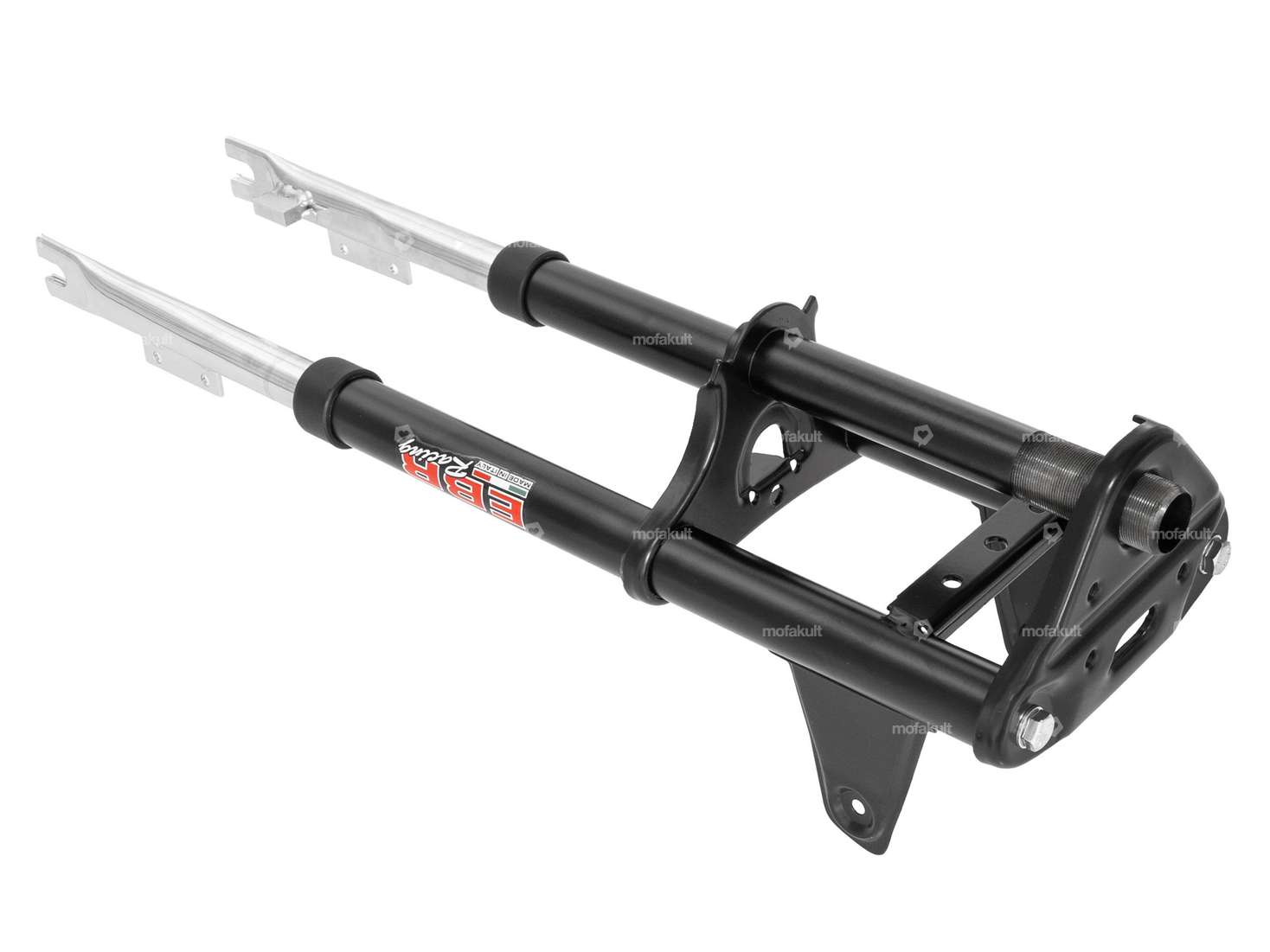

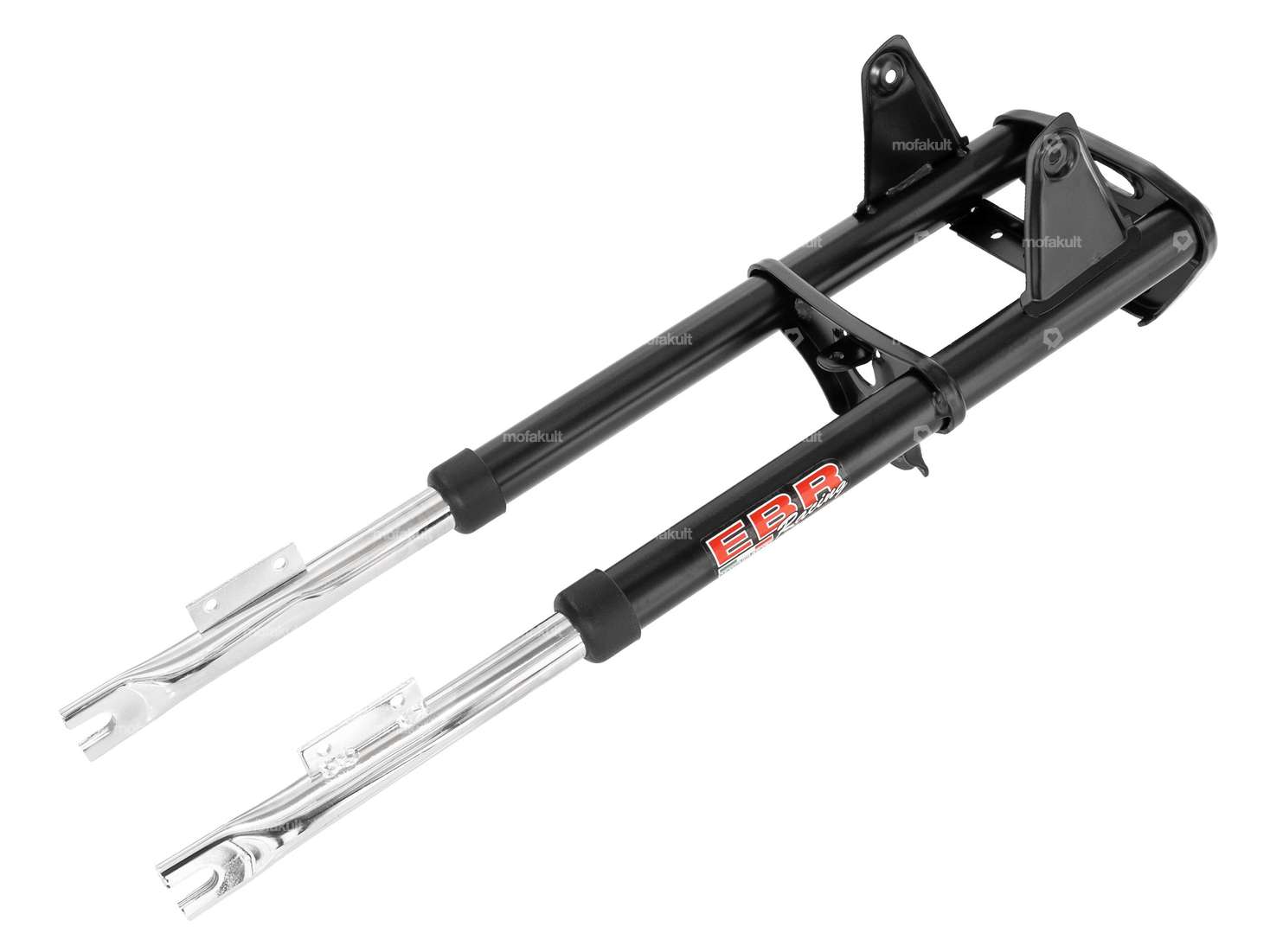

Schwarze EBR Standardgabel für Puch X30 NS, NL, NG-2AH sowie Supermaxi LG1 und LG2 Mofas / Mopeds.

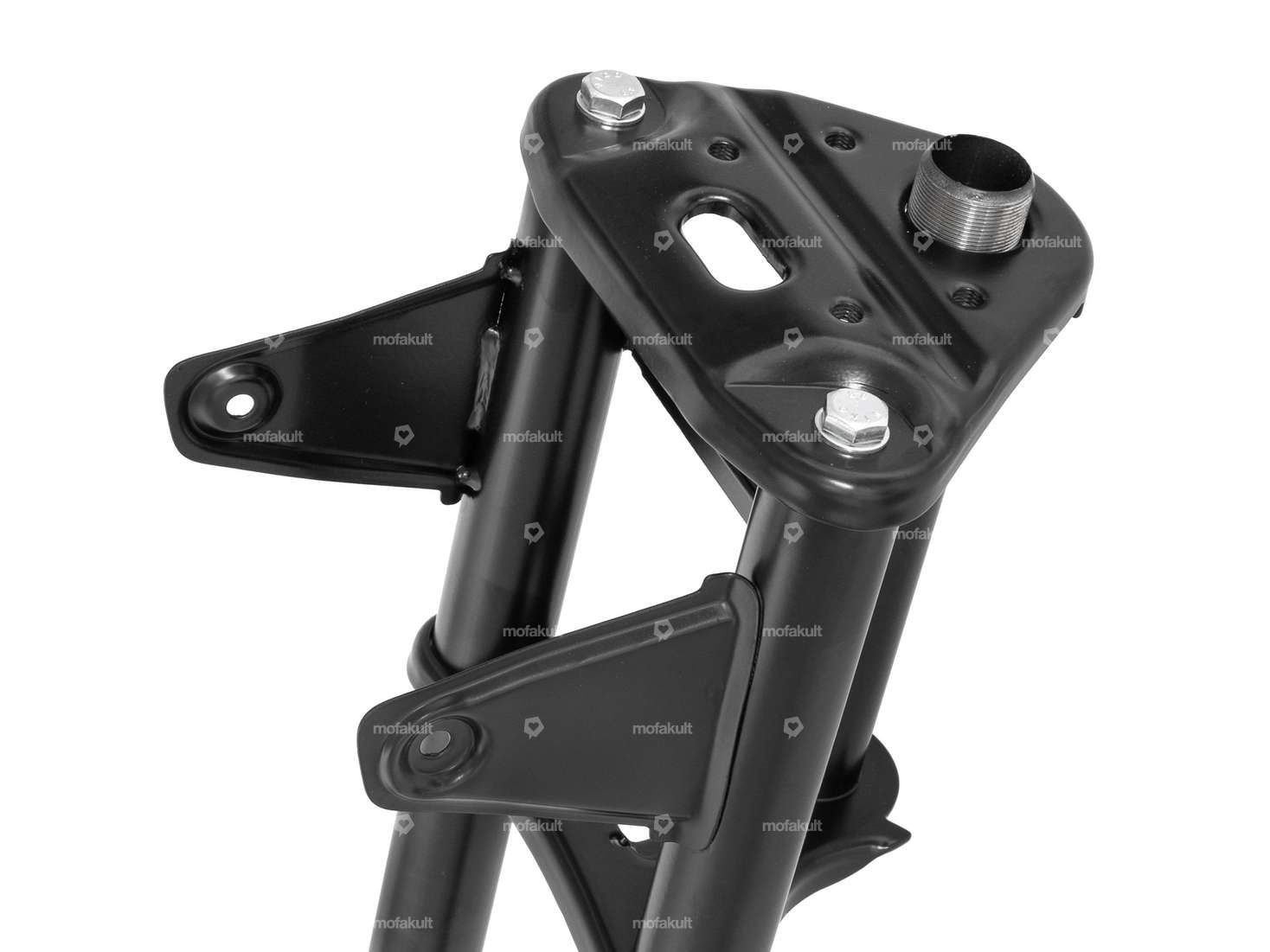

Auf der Gabelplatte sind Gewinde vorhanden zur Lenkermontage mittels zwei Klemmbrücken.

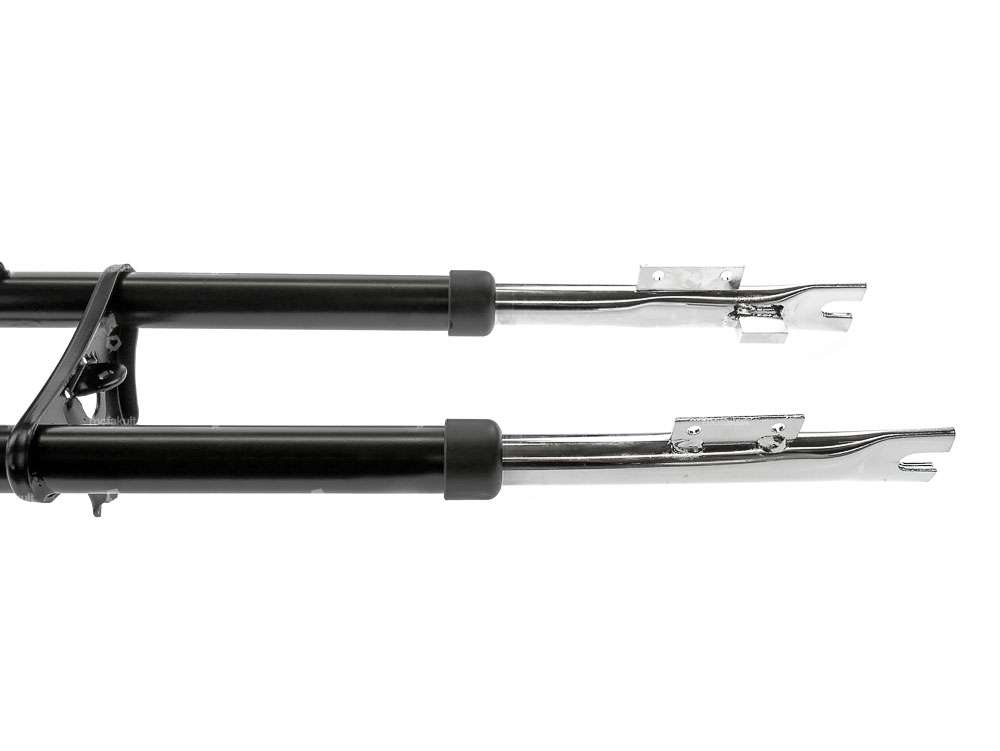

Zur Montage des Schutzblechbogens sind pro Gabelholm eine Lasche mit zwei Löchern vorhanden.
Ø innen Steuerrohr (für Vorbaumontage): 22 mm
Steuerrohrlänge: 180 mm
Einbauhöhe (Mitte Radachse bis Oberkante untere Gabelbrücke): 375 mm
Gesamtlänge: 570 mm
Gewinde Steuerrohr: M26x1
Gewindelänge auf Steuerrohr: 60 mm
Distanz Mitte Holmen - Mitte Holmen: 124 mm
Distanz Mitte - Mitte Löcher Schutzblechbogen: 36 mm
Ø Löcher zur Montage Schutzblechbogen: 6 mm
Mass Unterkante Lasche ab Achsmitte: 56 mm

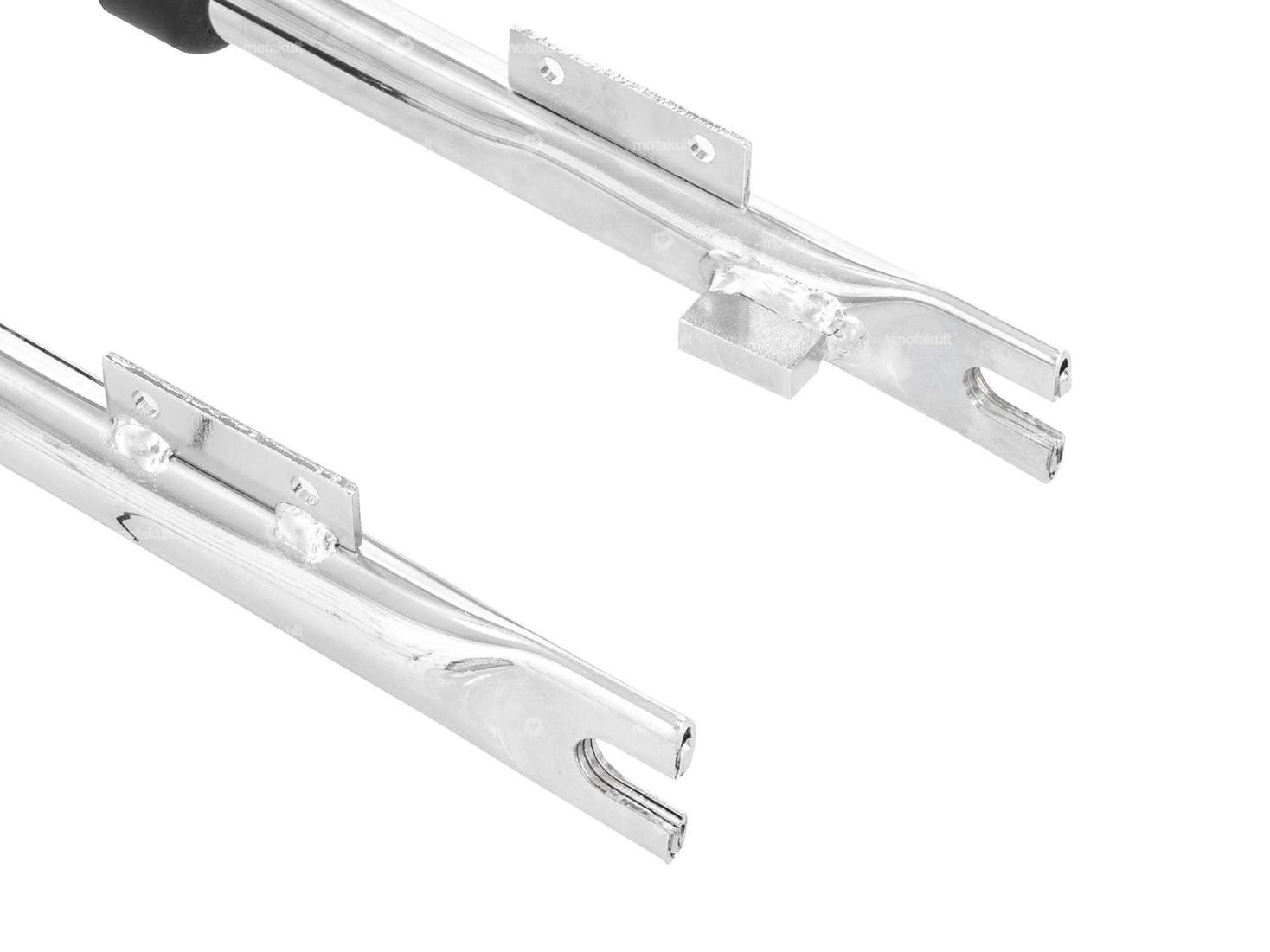

Mass Unterkante Bremsankerklotz ab Achsmitte: 30 mm
Mass Bremsankerklotz: 25.5 x 8.2 mm
Lochbild für Klemmbrücken: 60 x 30 mm
Gewinde für Klemmbrücken: M7x1
Hinweis: Es bedarf ggf. kleinen Anpassungen am Nocken, welcher in die Bremsankerplatte eingreift. Die Kanten und Ecken sollten etwas gerundet werden, damit ein passender Sitz gewährleistet ist.
Einen Steuerlagersatz, Klemmbrücken oder einen passenden Schutzblechbogen findest du in den Zubehörartikeln.
Markenprodukt des italienischen Herstellers EBR.
Details
| Gesamtlänge | 570 mm |
| Hersteller | EBR |
| Material | Stahl |
| Oberfläche | lackiert, verchromt |
| Farbe | schwarz, Chrom |
| Verstellbar | Nein |
| Gewindeart | MF26x1 (Feingewinde) |
| Ø Holmen | 23 mm |
| Holmendistanz (Mitte-Mitte) | 120 mm |
| Ø Steuerrohr aussen | 26 mm |
| Ø Steuerrohr innen | 22.2 mm |
| Gewindelänge | 58 mm |
| Länge Steuerrohr | 178 mm |
| Gabelbrücke - Mitte Radachse | 375 mm |
| Abstand Bremsnocken zu Radachse Mitte-Mitte | 35 mm |
Passend für folgende Modelle
| Puch |
