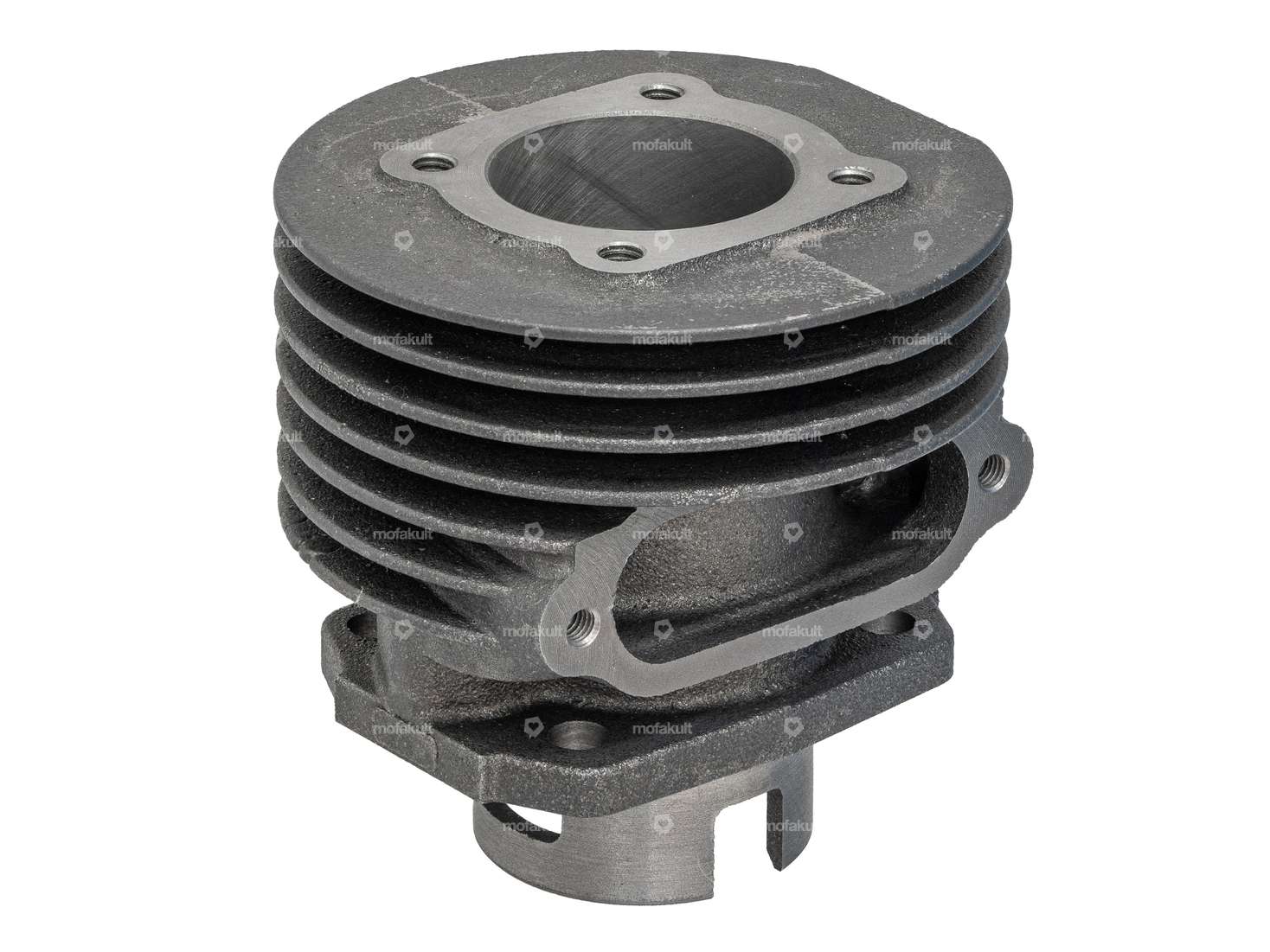

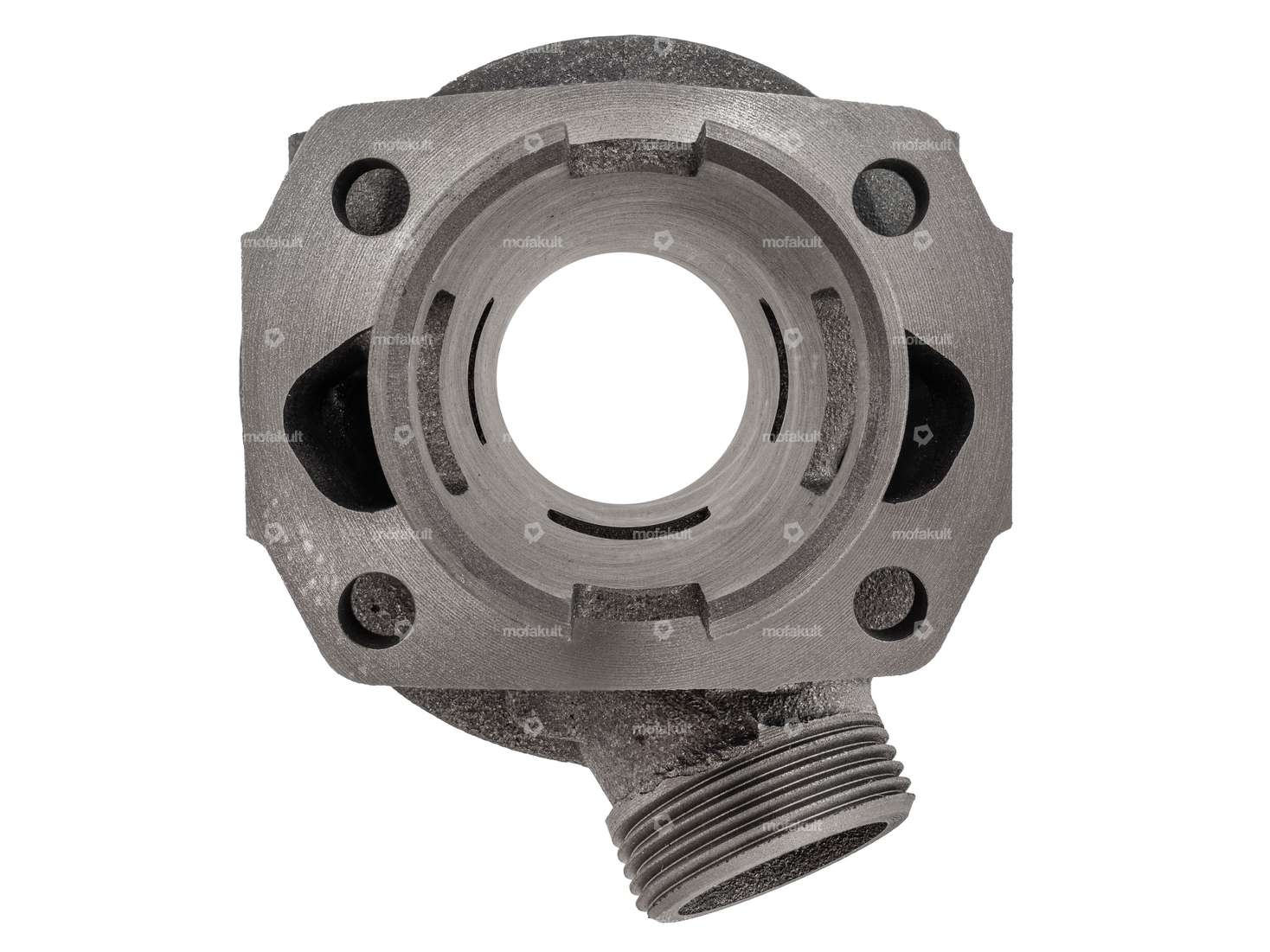

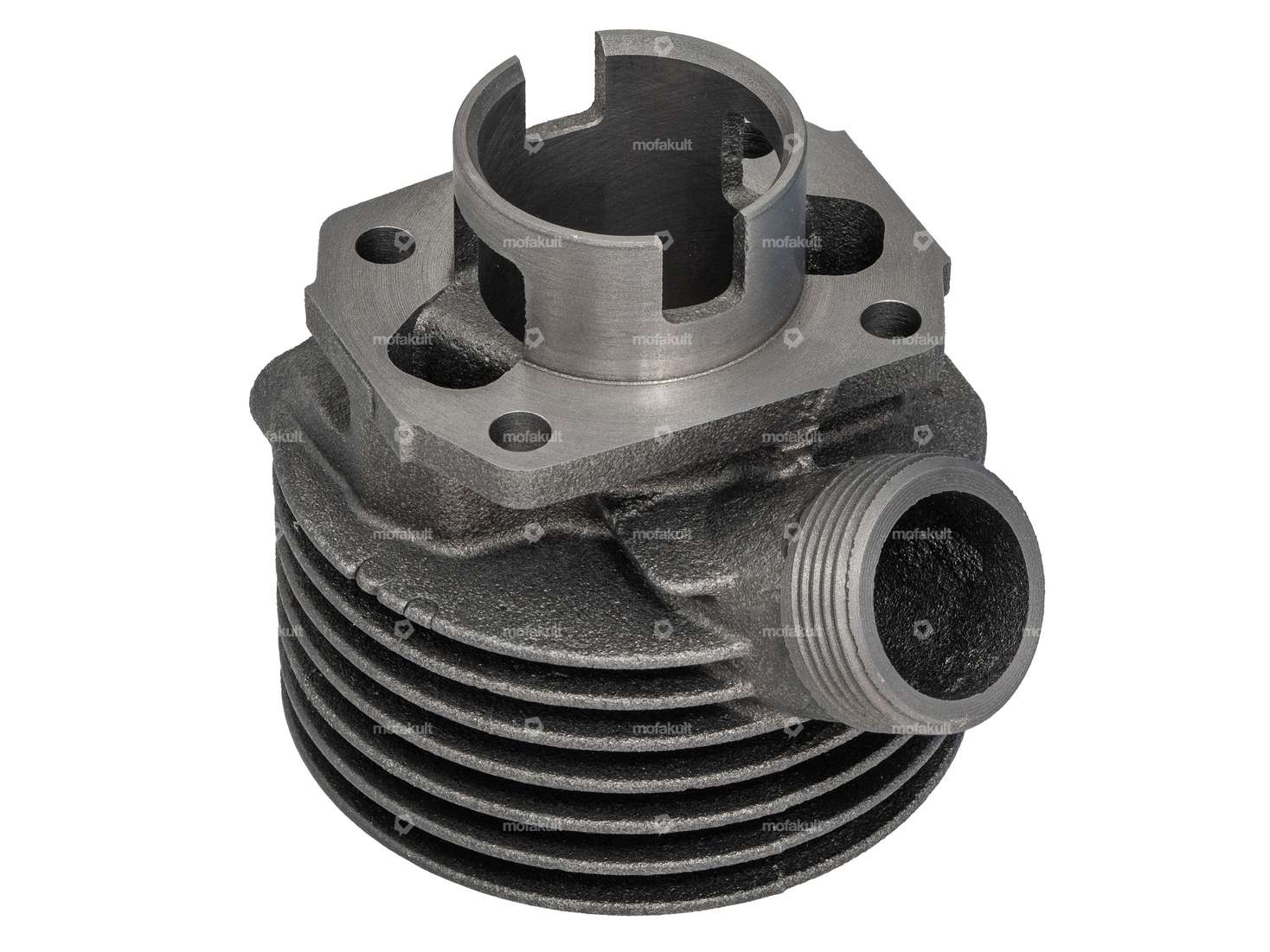

38 mm Zylinder mit Membransteuerung für Sachs 2-, 3- und 4-Gang Motoren mit Gebläsekühlung, welche u.a. bei Hercules 50/ALS, 50/2 S, 50/KS, 50/2 DK, 50/3 LS, 50/4 LKS, Gritzner etc. verbaut wurden.
Gewinde Auslass: M35 x 2 mm
Ø aussen: ca. 92 mm
Ø Laufbahn: 38.01 mm
Ø Kolben: 37.94 mm
Stehbolzenabstand: 51 x 40 mm
Passende Anbauteile findest du bei den Zubehörartikeln.
Gutes, preiswertes Standardersatzteil. GPO – GOOD PARTS ONLY.
Das Set beinhaltet folgende Einzelteile:
Kompressionshöhe (C): 27.5 mm · Nenndurchmesser: 38 mm · Wölbung (D): 3.5 mm · Kolbenringstoss: Flankensicherung (FS) · Dicke Kolbenring: 2 mm · Kolbenringform: Rechteck-Ring · Höhe Kolbenring: 1.7 mm · Ø Kolbenbolzen (B): 12 mm · Anzahl Kolbenringe (F): 2 Stk. · Hersteller: GPO · Gesamthöhe Kolben (E): 53 mm · Ø aussen Kolben (A): 37.94 mm · Alternative Ausf. der Sachs Ersatzteil-Nr.: 0290 058 025 · Kolbengewicht: 78 g
Lochbild [mm]: 51 x 40 · Kurbelwellenhub: 42 mm · Ø Kolbenbolzen (B): 12 mm · Hubraum: 50 ccm · Lochabstand Einlass: 67 mm · Auslassart: Überwurfmutter · Gewinde Auslass: M35x2 (Standardgewinde) · Anzahl Befestigungspunkte: 4 Stk. · Anwendungsbereich: Tuning · Getarnt: Nein · Gewinde Einlass: M5x0.8 (Standardgewinde) · Material: Grauguss · Oberfläche: sandgestrahlt · Hersteller: GPO · Nenndurchmesser: 38 mm
Anzahl Bestandteile: 4 Stk. · Lochabstand Einlass: 31 mm · Lochbild [mm]: 51 x 40 mm · Anwendungsbereich: Standard, Tuning · Ø Auslass innen: 28 - 32 mm
Gewindeart: M5x0.8 (Standardgewinde) · Gewindelänge: 6 mm, 12 mm · Gesamtlänge: 23 mm · Durchmesser: 4.9 mm · Hersteller: swiing® revival parts · Material: Stahl · Oberfläche: verzinkt (blau) · Anwendungsbereich: Standard · Pony Ersatzteil-Nr.: A3700 · Sachs Ersatzteil-Nr: 0640 016 101, 0640 016 102
Dicke: 0.4 mm · Lochabstand Einlass: 67 mm · Hersteller: swiing® revival parts · Material: Ölpapier · Pony Ersatzteil-Nr.: A1840 · Sachs Ersatzteil-Nr: 0250 106 00
Details
| Hersteller | GPO |
| Getarnt | Nein |
| Material | Grauguss |
| Kurbelwellenhub | 42 mm |
| Hubraum | 50 ccm |
| Nenndurchmesser | 38 mm |
| Oberfläche | sandgestrahlt |
| Ø Kolbenbolzen (B) | 12 mm |
| Gewinde Einlass | M5x0.8 (Standardgewinde) |
| Lochbild [mm] | 51 x 40 / 37 x 37 |
| Anzahl Befestigungspunkte | 4 Stk. |
| Auslassart | Überwurfmutter |
| Gewinde Auslass | M35x2 (Standardgewinde) |
| Lochabstand Einlass | 67 mm |
| Anwendungsbereich | Tuning |
Passend für folgende Modelle
| Sachs | 50 (Fahrtwind, 1.25 / 1.5 PS, DE) 50/3 50/4 - MLFB (2.6 PS), LKH (4.5 PS) |
