Komplette CDI Zündung für rechtsdrehende Motoren. Zündung ist mit Licht und hat eine Betriebsspannung von 6V und 12 Ampere.
Anschluss des mitgelieferten 6/12V Spannungsreglers:
- Pin 1: Gelbes, stromführendes Kabel von der Lichtspule
- Pin 2: Gelbes Kabel zu Licht
- Pin 3: Masse
Das blaue Kabel vom „Zündschaltgerät“ (schwarzes Teil auf der Grundplatte) geht direkt zur Zündspule. Weil die Zündung kontaktlos ist, kann man die Zündung natürlich nur mit einer Stroboskoplampe einstellen und man muss zuvor eine Marke für den gewünschten Zündzeitpunkt am Magnetschwungrad und Motorgehäuse anbringen. Die Lichtspule liegt unten, das Schaltgerät oben.
Die Stroboskoplampe, sowie weitere nützliche Artikel findest du bei den Zubehörartikeln.
Gutes, preiswertes Standardersatzteil. GPO – GOOD PARTS ONLY.

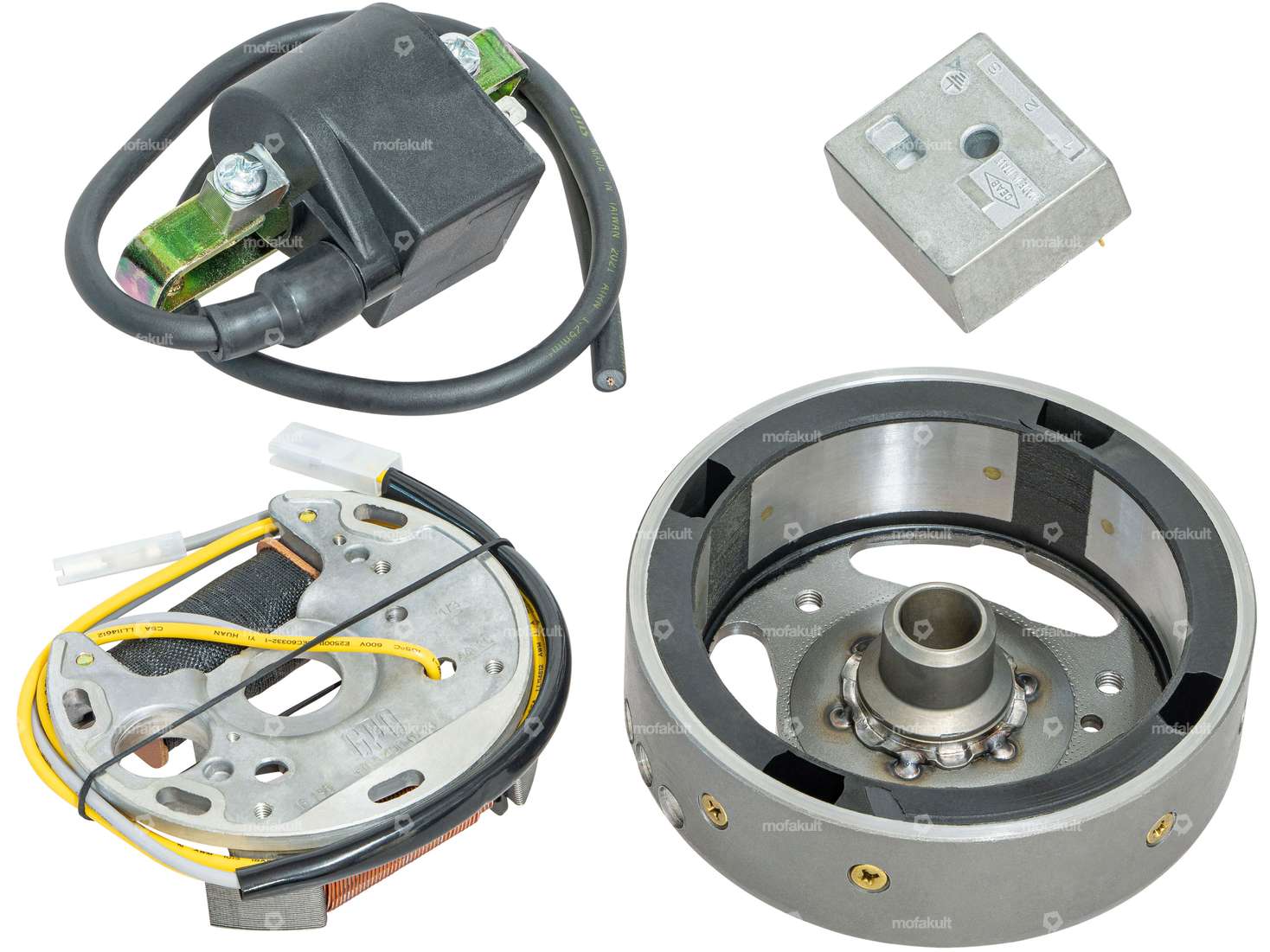

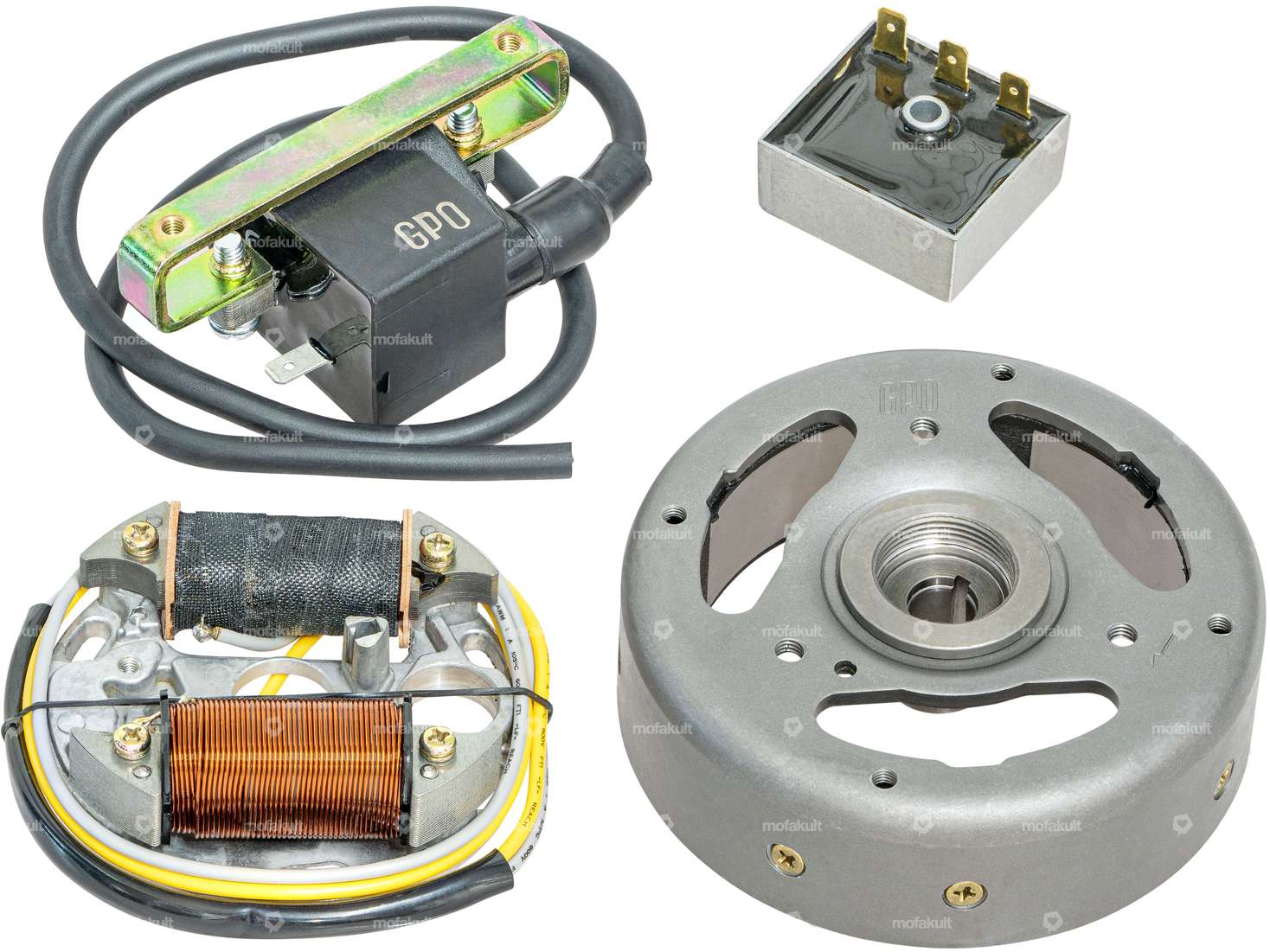

Das Set beinhaltet folgende Einzelteile:
Gewicht: 900 g · Ø Schwungrad innen: 91 mm · Drehrichtung: rechts · Spannung: 6 V, 12 V · Gewindeart: MF26x1.5 (Feingewinde) · Ø Schwungrad aussen: 116.3 mm · Material: Stahl, Kunststoff · Konusverhältnis: 1:5 · Ø Konus klein innen: 11.8 mm · Gewindelänge: 7 mm · Ø Konus gross innen: 15 mm · Länge Konus: 17 mm · Höhe: 36 mm · Hersteller: GPO
Spannung: 6 V · Ø Befestigungsloch: 6 mm · Befestigungsart: Schrauben · Material: Kunststoff · Stromart: Wechselstrom (AC) · Hersteller: CEAB
Spannung: 6 V, 12 V · Ø aussen: 90 mm · Material: Aluminium, Kupfer, Kunststoff, Stahl · Anzahl Kabel: 2 Stk. · Kabellänge: 580 mm · Anzahl Befestigungspunkte: 4 Stk. · Farbe: grau · Ø innen: 18.5 mm · Ø Lochkreis: 80 mm · Anwendungsbereich: Standard, Performance · Ø Schwungrad innen: 90 mm · Hersteller: GPO
Farbe: schwarz · Ø Kabelaufnahme: 7 mm · Lochabstand: 80 mm · Anzahl Befestigungspunkte: 2 Stk. · Gesamtlänge: 560 mm · Anwendungsbereich: Standard · Hersteller: GPO
Details
| Hersteller | GPO |
| Ø Schwungrad innen | 90 mm |
| Spannung | 6 V |
| Anwendungsbereich | Standard, Performance |
| Drehrichtung | rechts |
| Ø Aufnahmeplatte | 90 mm |
| Befestigungsart | Schrauben |
| Anzahl Befestigungspunkte | 4 Stk. |
Passend für folgende Modelle
| Puch | E50 |
