logo_meteor-piston-mk

Für: Sachs

11683

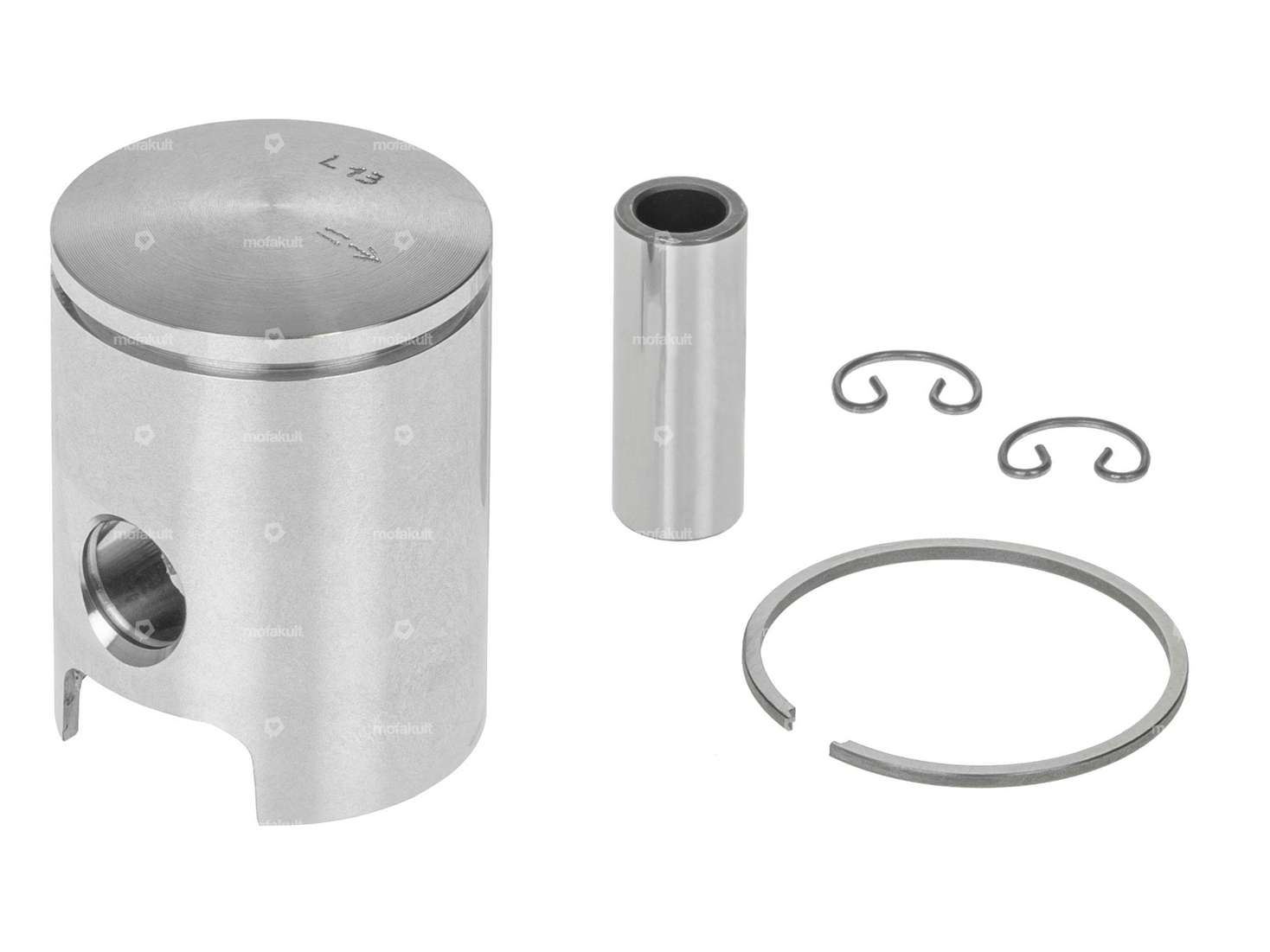

Meteor Kolben 38 mm #D | Sachs 503 AB/AC

Home
| Motor
| Zylinder
| Kolben
65,00 EUR

Inkl. 19% MwSt.

38.0 mm Kolben mit einem 1.5 mm Rechteck-Kolbenring mit Innensicherung (IS) passend zu Sachs Mofas / Mopeds mit 503 AB / AC Motoren.
Die ausführliche Vermassung des Kolbens entsprechend der technischen Zeichnung findest du bei den Details. Ausserdem kannst du dich über die gängigen Kolbenringe, deren Stösse und Sicherungsarten auf der Legende in den Bildern informieren.

Toleranz: D

Das Kolbenkit enthält Kolbenbolzen, Kolbenclips und Kolbenringe.

Entsprechendes Montagewerkzeug, Kolbenringe, Kolbenbolzensicherungen etc. findest du bei den Zubehörartikeln.

Originale Sachs-Ersatzteilnummer: A5685D

Qualitätsprodukt des italienischen Herstellers Meteor.

Details

HerstellerMeteor
Ø aussen Kolben (A)37.99 mm
Ø Kolbenbolzen (B)12 mm
Kompressionshöhe (C)28 mm
Wölbung (D)3 mm
Gesamthöhe Kolben (E)51 mm
Anzahl Kolbenringe (F)1 Stk.
Nenndurchmesser38 mm
KolbenringformRechteck-Ring
KolbenringstossInnensicherung (IS)
Höhe Kolbenring1.5 mm
ToleranzgruppeD
Kolbengewicht74 g
Pony OEM-Nr.A5685D
Sachs OEM-Nr0286 382 306

Passend für folgende Modelle

Sachs

503 - AB, AC
