Innenrotor Magnetzündung für links- und rechtsdrehende Motoren.
Geliefert wird die elektronische Zündung mit der Grundplatte von swiing und ist daher ohne Bearbeitungen passend an sämtlichen Puch Mofas wie Maxi S / N mit E50 oder ZA50 Motor, X30 Sport NS / NL (Z50), X30 Sport N-2AH, Supermaxi LG1 / LG2, Velux X30, X30 Racing NG-2AH.
Ebenfalls passend an sämtlichen Sachs 502, 50/2, 50/3, 50/4 & 503 Motoren, wie auch an Zündapp Belmondo 247 Motoren.
Bei den Gebläsegekühlten Motoren gibt es zu beachten, dass ein Übergangsstück vom Rotor auf das Lüfterrad hergestellt werden muss.
Diese Rennzündung eignet sich hervorragend für getunte Mofas.
Mit integriertem Drehzahlregler: Legt man das blaue Kabel der CDI auf die Masse, wird die Drehzahl auf 5000 Upm. gedrosselt. Dies entspricht je nach Übersetzung einer Geschwindigkeit von ca. 25-35 km/h
Gewicht Rotor: 268 Gramm
Für die Grundeinstellung der Zündung muss die Markierung auf dem Polrad mit der entsprechenden Markierung auf dem Stator übereinstimmen wenn der Kolben auf OT steht.
Die Montage eines 12 Volt Spannungsreglers ist unerlässlich, du findest diesen bei den Zubehörartikeln.
Legende Verkabelung:
- Kabel Stator rot/schwarz: Kabel CDI rot-schwarz
- Kabel Stator gelb/grün: Masse (blanke Stelle am Rahmen oder Motorgehäuse)
- Kabel Stator gelb: Licht (ungeregelt) 0-25V
- Kabel Stator weiss: Ladestrom (ungeregelt) 0-25V
- Kabel CDI orange: Zündspule
- Kabel CDI weiss-schwarz: Abschaltknopf (wird das Kabel auf Masse gelegt, unterbricht die Zündung)
- Kabel CDI schwarz: (mit Masse an Zündspule verbinden)
- Kabel CDI rot/schwarz: Stator
- Kabel CDI blau: Drehzahlregelung, z.B. auf Schalter wie bei den Zubehörartikeln aufgeführt (wird das Kabel auf Masse gelegt ist die Drehzahl begrenzt)
Qualitätsprodukt des spanischen Herstellers MVT Allumage.

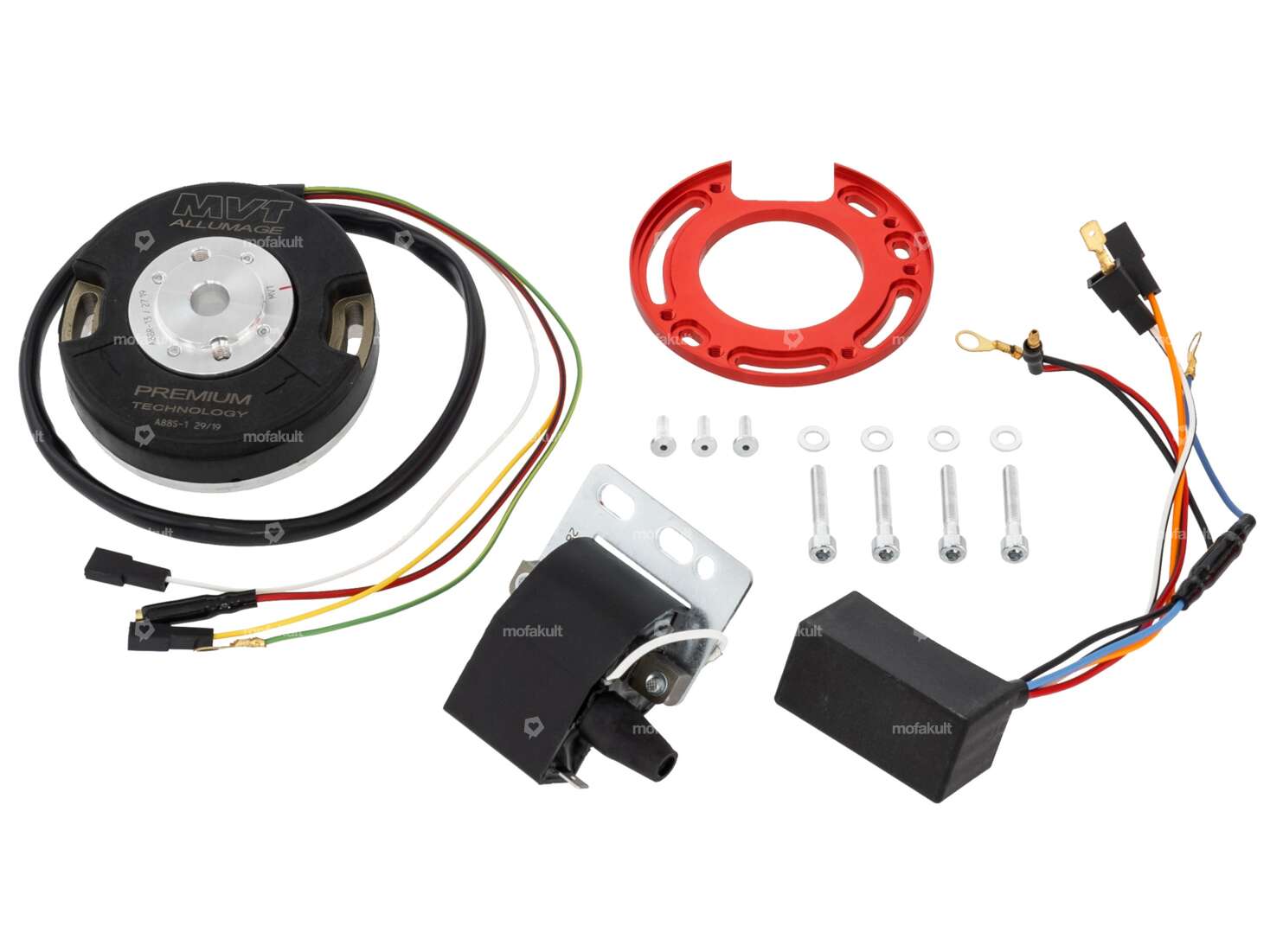

Das Set beinhaltet folgende Einzelteile:
Ø aussen: 90 mm · Material: Aluminium · Farbe: rot · Anwendungsbereich: Tuning · Oberfläche: eloxiert · Hersteller: swiing® ingenious parts
Befestigungsart: Schrauben · Ø Schwungrad aussen: 49.2 mm · Ø Kabel: 7 mm · Gewicht: 268 g · Spannung: 12 V · Anzahl Befestigungspunkte: 2 Stk. · Ø Aufnahmeplatte: 94 mm · Leistung: 65 W · Anwendungsbereich: Tuning · Drehrichtung: links, rechts · Hersteller: MVT Allumage
Details
| Hersteller | MVT Allumage, swiing |
| Spannung | 12 V |
| Befestigungsart | Schrauben |
| Leistung | 65 W |
| Drehrichtung | links |
| Ø Aufnahmeplatte | 96 mm |
| Ø Kabel | 7 mm |
| Anzahl Befestigungspunkte | 2 Stk. |
| Anwendungsbereich | Tuning |
| Gewicht | 268 g |
| Ø Schwungrad aussen | 49.2 mm |
Passend für folgende Modelle
| Puch | E50 ZA50 (Fahrtwindgekühlt) ZA50 (Gebläsegekühlt) Z50 (X30 Sport) Z50 (X30 Velux) 2-Gang MS, MV, MV50 3-Gang VSD, DS, VZ, MC |
| Sachs | 50 (Fahrtwind, 1.25 / 1.5 PS, DE) 502 (Saxonette) - AL, AML 50/2 - L CH (0.8 PS), ML CH (0.8 PS), MB (2.6 PS), MLB (2.6 PS) 50/3 50/4 - MLFB (2.6 PS), LKH (4.5 PS) 50/5 503 - AAL, ABL, 2AL / 2BL, AB, AC, ADV 505 (mit Tretwelle) - 1A (AT), 2A (HG) 535 |
| Zündapp Belmondo |
