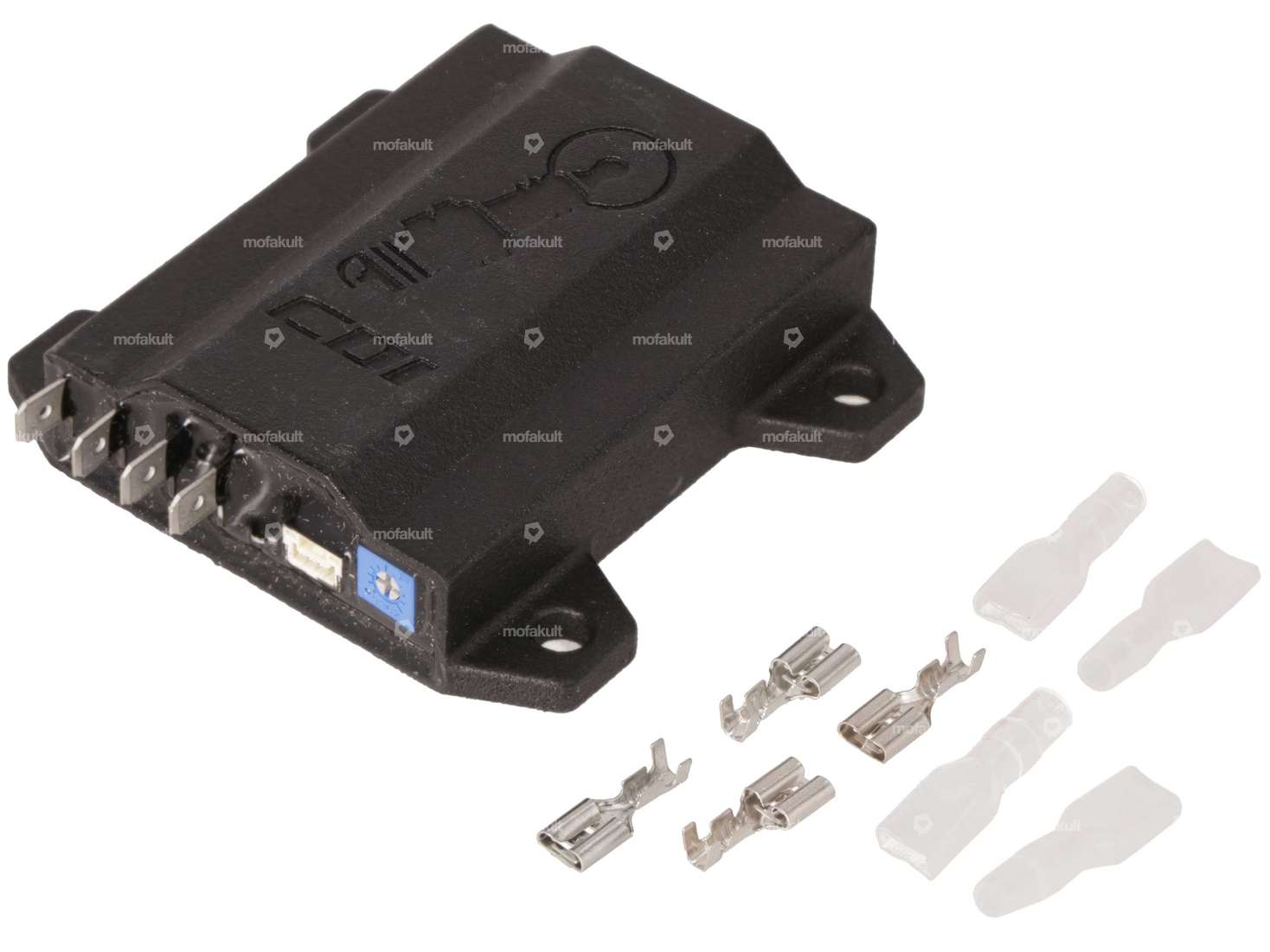

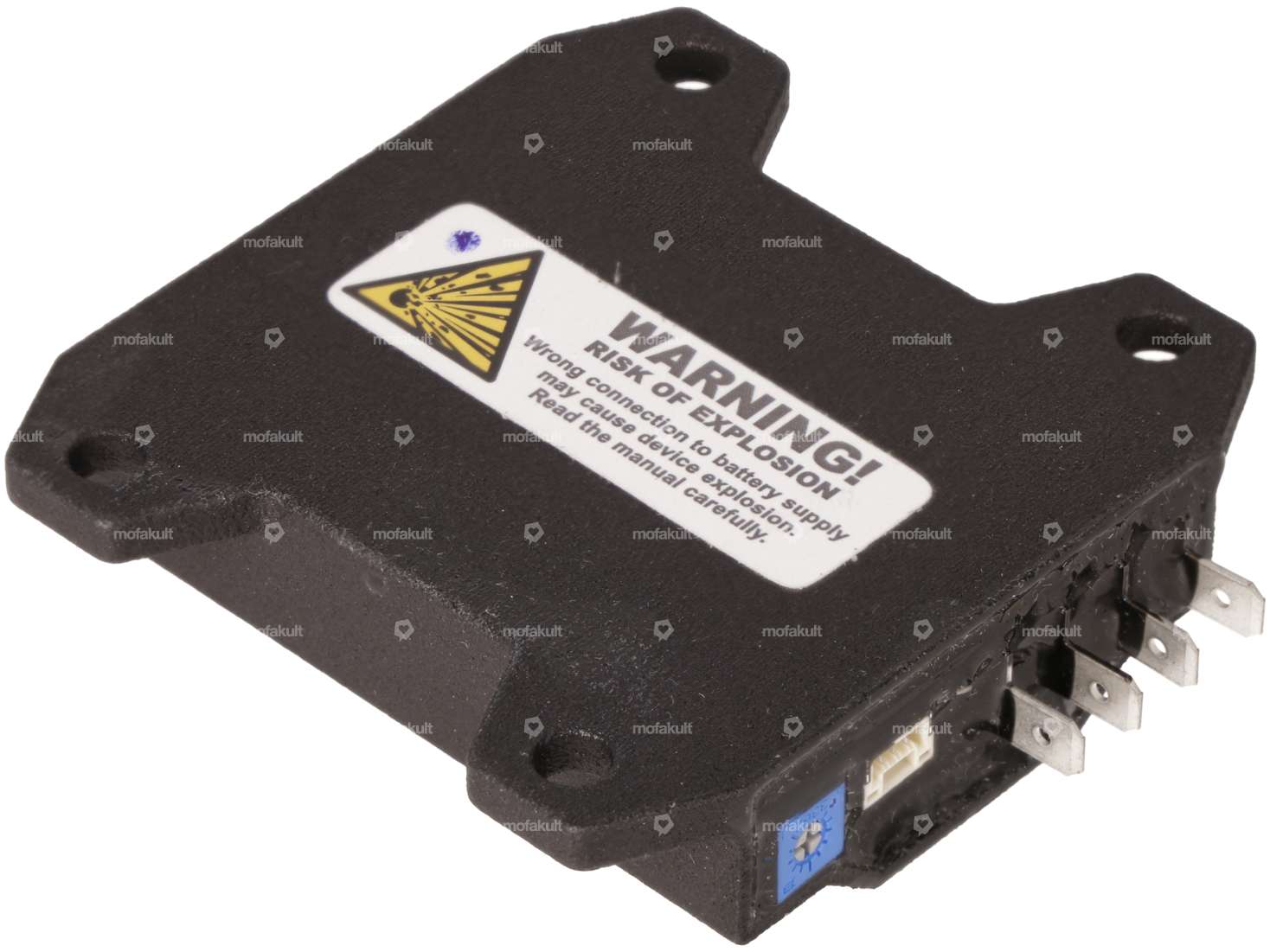

SparkEVO Zero CDI elektronischer Kondensator

Spezieller, elektronischer Kondensator für die Unterbrecherzündung von deinem Mofa, Moped oder Kleinmotorrad.

Die CDI-Box nutzt den Unterbrecher nur noch als Taktgeber und ersetzt gleichzeitig den Kondensator. Probleme mit verschlissenen Unterbrecherkontakten und qualitativ schlechten Kondensatoren gehören somit der Vergangenheit an. Zudem kann deine Impulsspule höhere Spannungen aufbauen, was sich bei stark frisierten Motoren positiv auf die Drehzahlobergrenze auswirkt.

Mittels der im Zündmodul verbauten Dreheinheit, lässt sich der Zündzeitpunkt je nach Bedarf einstellen.

Grosse: 63 x 67 x 18.5 mm

Vorteile des elektronischen Zündungsmoduls:

• kein Verschleiss
• wartungsfrei
• höhere Spannung im oberen Drehzahlbereich
• höhere Drehzahlen möglich als bei herkömmlicher Kontaktzündung
• einfache Möglichkeit, um einen Abstellschalter oder Kill-Switch zu installieren

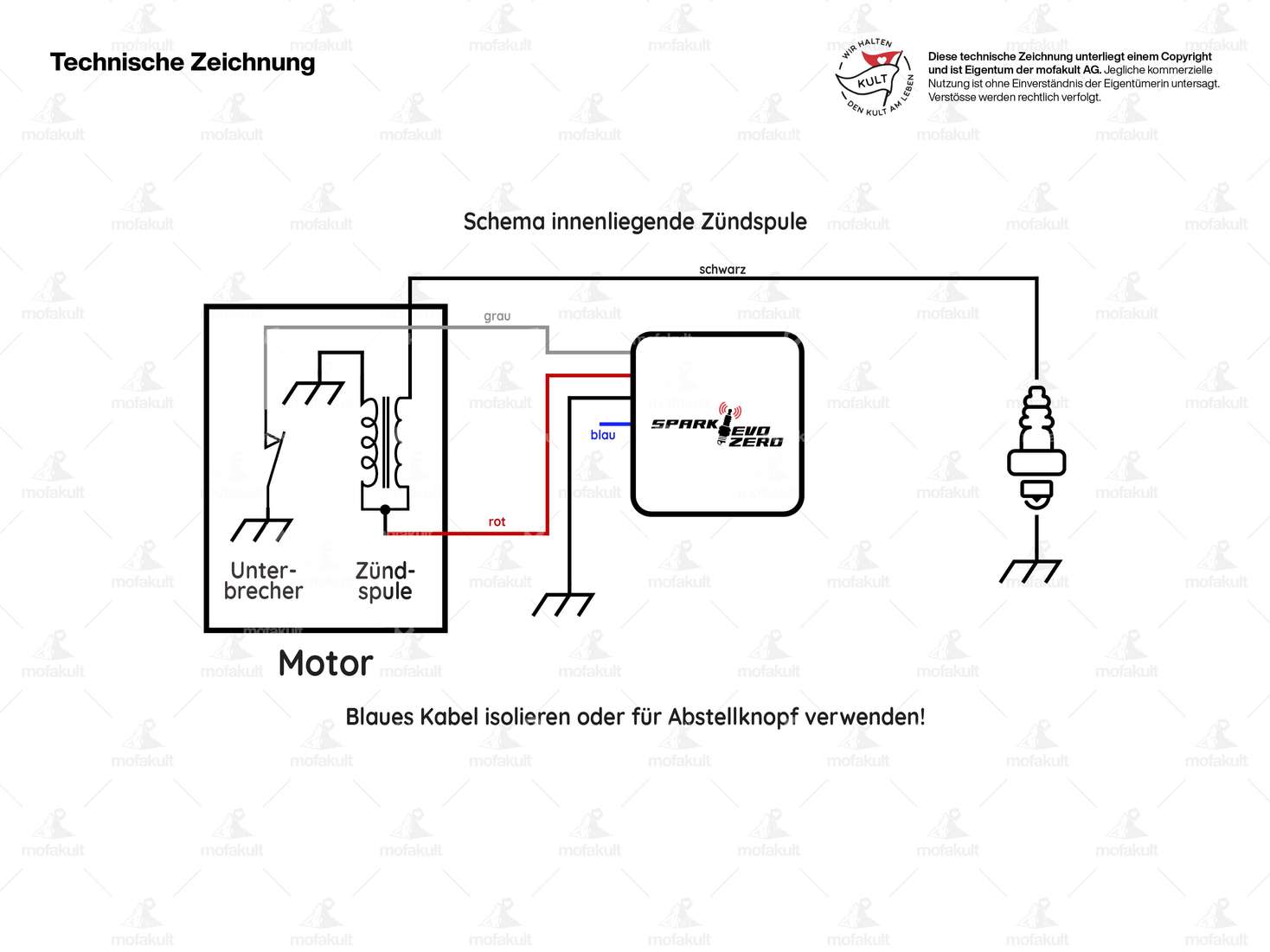

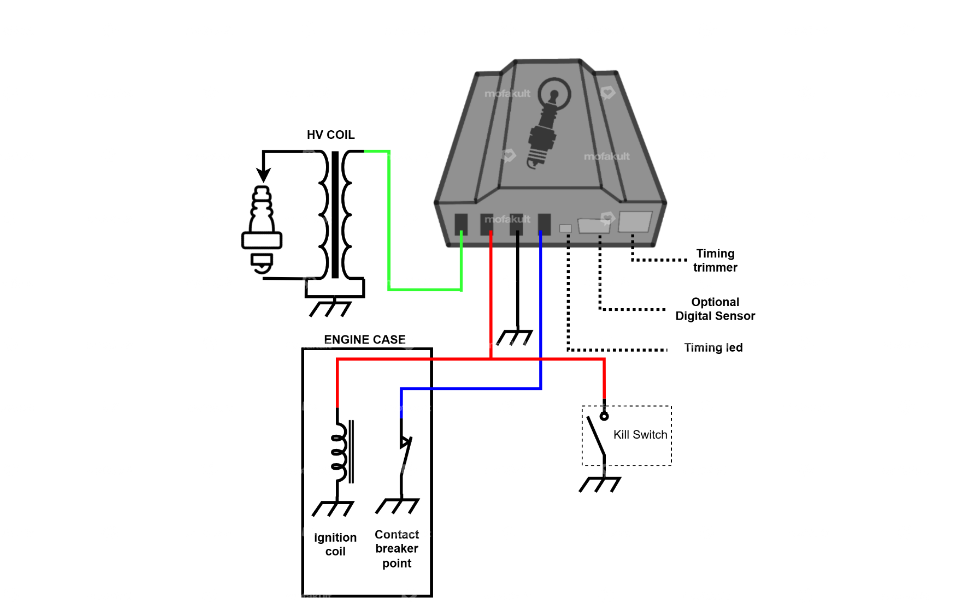

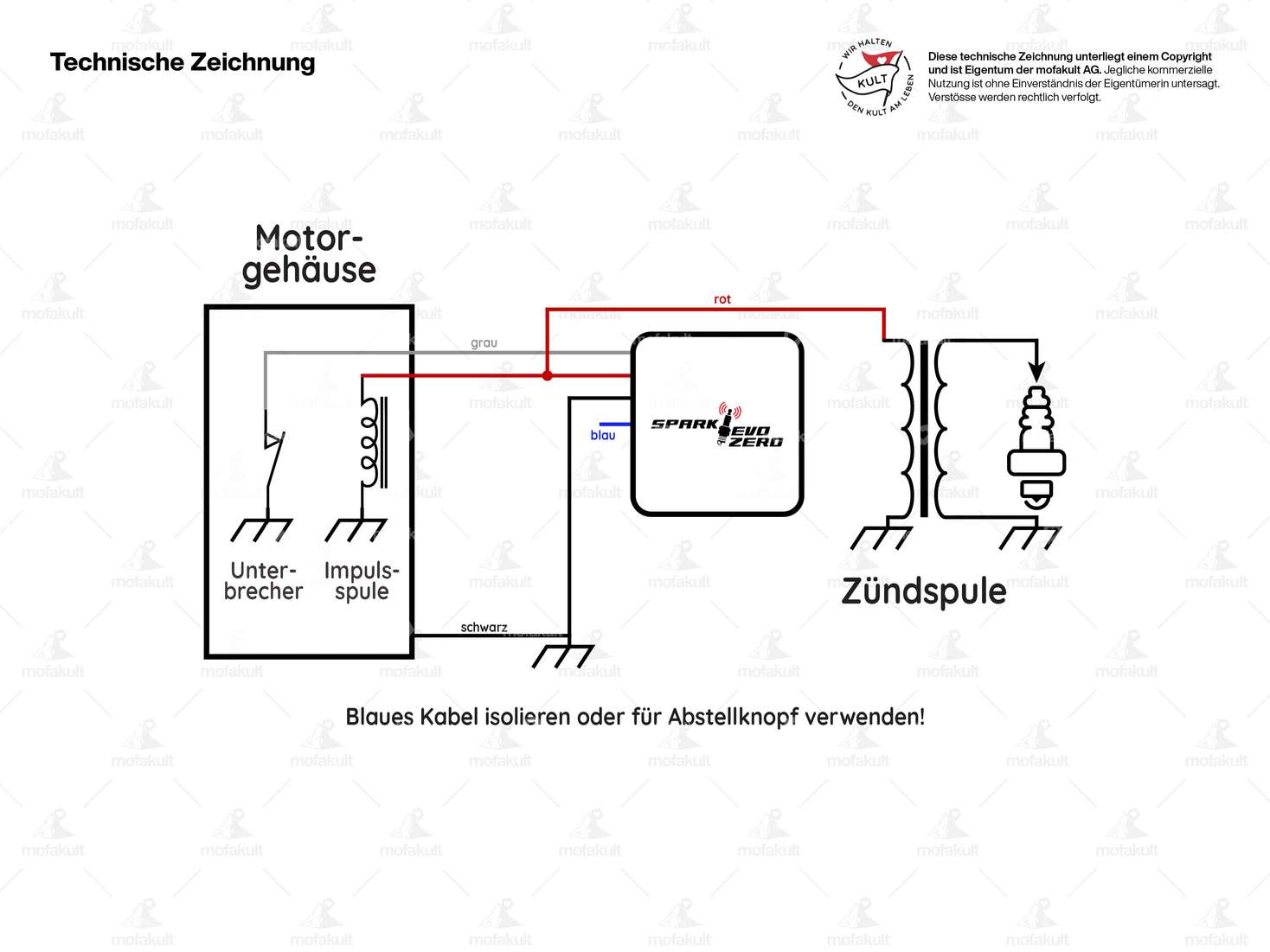

Montage:

• Montiere die Box in der Nähe der aussenliegender Zündspule, z.B. an der Motorenschraube
• Entferne den Kondensator aus deiner Kontaktzündung
• Verbinde den Unterbrecher mit einem neuen Kabel und führe dieses nach aussen. Dieses wird an den rechten Kontakt des Moduls angeschlossen. Trenne oder entferne dabei jedes andere Kabel, welches noch am Unterbrecher angeschlossen sein sollte.
• Lege eine Leitung auf Masse (z.B. am Rahmen) ausgehend vom zweiten Anschluss von rechts des Moduls.
• Verlängere oder verbinde ein neues Kabel an der Impulsspule, führe dieses separat nach aussen und schliesse dieses am dritten Anschluss von rechts an.
• Verbinde den vierten Anschluss von rechts mit deiner externen Zündspule.

Hinweise: Der Unterbrecherabstand bleibt mit 0.4 - 0.5 mm bestehen. Achte innerhalb der Zündung auf die Kabelführung, sodass diese durch das rotierende Schwungrad nicht beschädigt werden. Deine Lichtspule liefert wie bis anhin die gleiche Spannung wie zuvor, somit besteht kein Handlungsbedarf, deine Glühbirnen umzurüsten.
Das CDI-Modul liefert keine sauberen Zündfunken bei Drehzahlen unter 700 U/min, daher ist diese Zündbox vor allem für getunte bis stark getunte Motoren geeignet.

Weitere Zündungsteile findest du bei den Zubehörartikeln.

Qualitätsprodukt des italienischen Herstellers SparkEVO.
