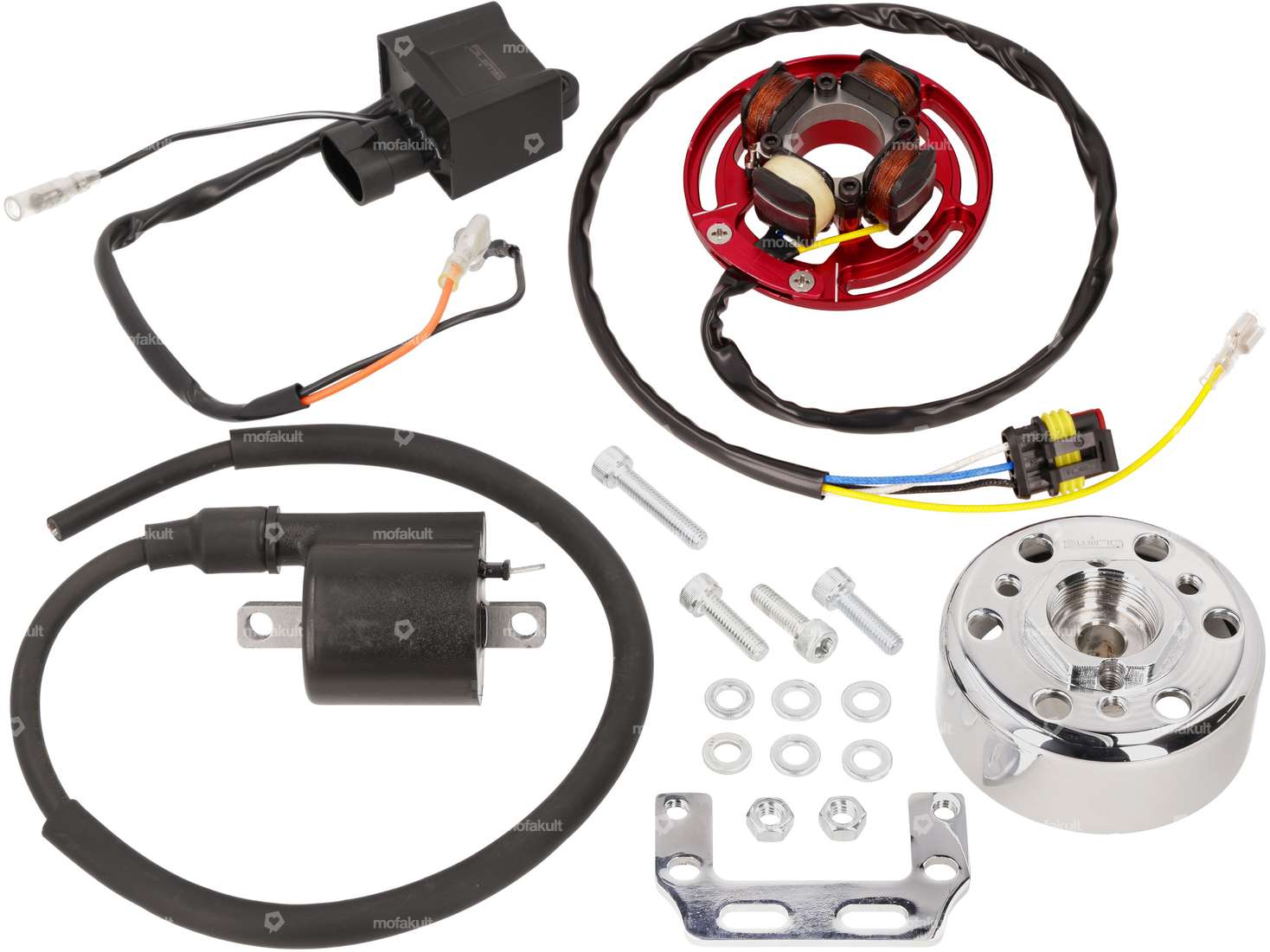

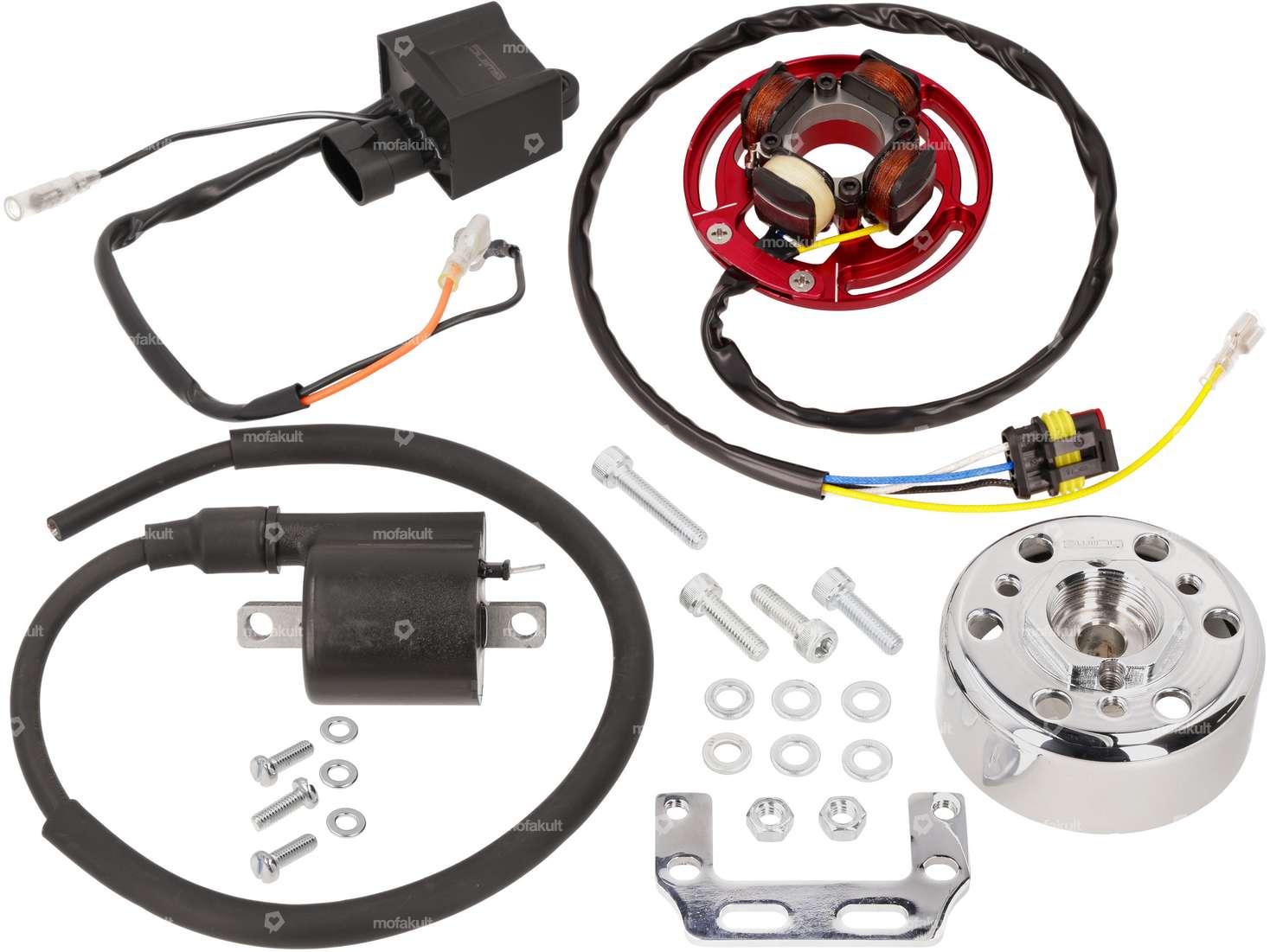

Die swiing® ingenious EVO Rennzündung mit Licht (12 Volt & 60 Watt) ist passend zu links- und rechtsdrehenden Motoren mit 1:5 Schwungradkonus & 90 mm Zündplatten.
Folgende Spezialitäten zeichnen diese Zündung aus:
- Ab Werk mehr Schwungmasse als HPI-Zündungen, somit ruhigerer Motor-Leerlauf (382 Gramm)

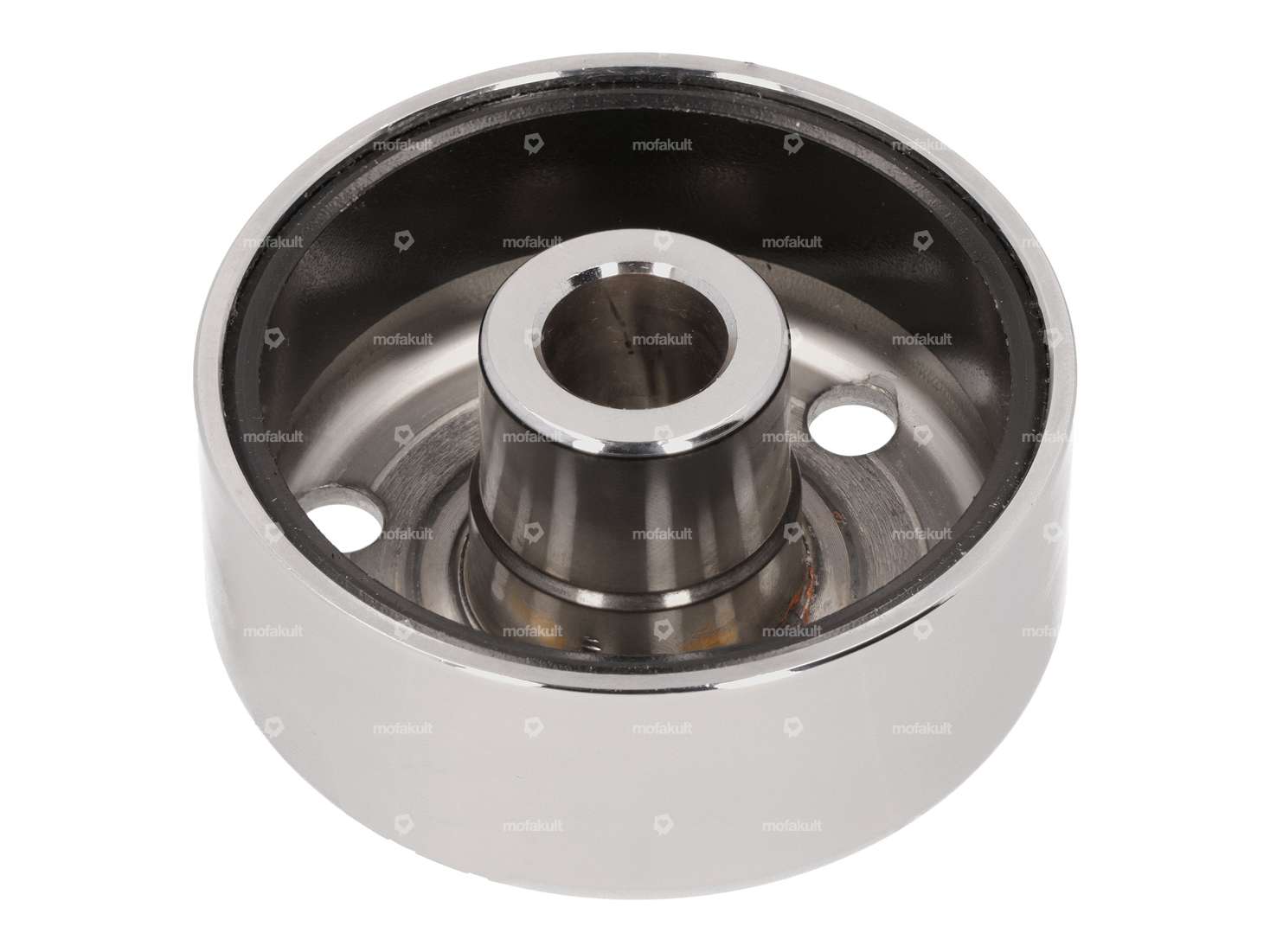

- fein gewuchtetes Schwungrad für weniger Vibrationen
- Abzugsgewinde mit normaler M26x1.5 mm Steigung, es können somit normale Bosch/Ducati Schwungradabzieher verwendet werden
- Kinderleichte Einstellung des Zündzeitpunktes

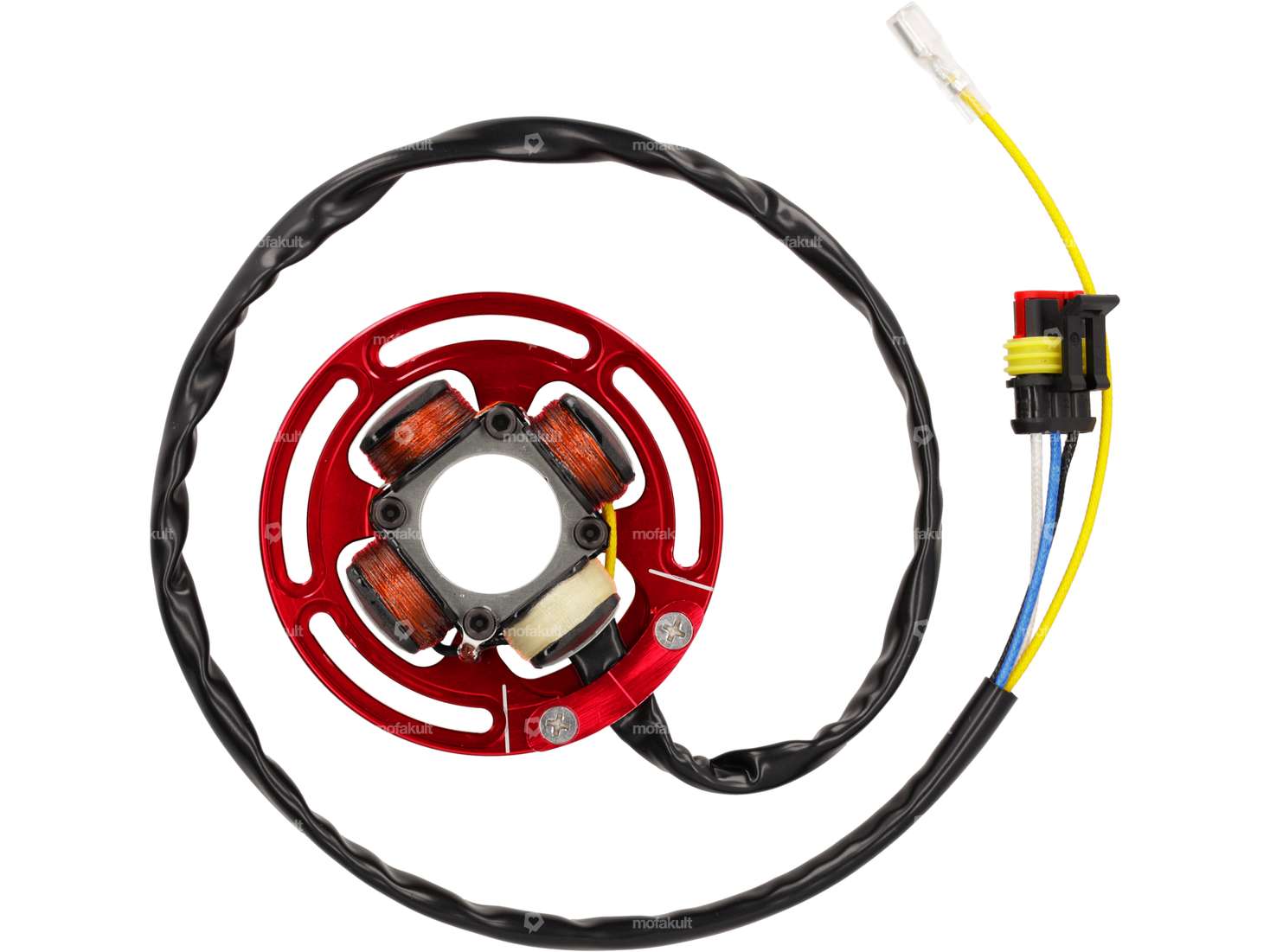

- Der Stator wurde für starke Hitzebelastungen ausgelegt, keine Ausfälle mehr durch Überhitzung
- Optimierte Zündkurve (Verstellung 12° - 14°)
- Lichtspannung: 12 Volt
- Lichtleistung: 60 Watt
- Ø aussen Schwungrad: 75 mm
- Konus Schwungrad: Verhältnis 1:5 (Standard bei Puch & Sachs Kurbelwellen)
- Ø aussen Statorplatte: 90 mm
Die Zündung ist kompatibel mit Seilzugstartern und Lüfterrädern, welche auch zur HPI passen, du findest diese bei den Zubehörartikeln.
Montagehinweise:
- Rechtsdrehende Motoren: Kolben auf OT setzen, Markierung der Grundplatte auf 11 Uhr (links vom swiing Logo) muss mit der Markierung auf dem Schwungrad übereinstimmen, hiermit wird ein Zündzeitpunkt von 2 mm vor OT erreicht.
- Linksdrehende Motoren: Kolben auf OT setzen, Markierung der Grundplatte auf 13 Uhr (rechts vom swiing Logo) muss mit der Markierung auf dem Schwungrad übereinstimmen, hiermit wird ein Zündzeitpunkt von 2 mm vor OT erreicht.
- Anzugsdrehmoment Schwungrad: 37 - 39 Nm (keine Keilnut vorhanden)

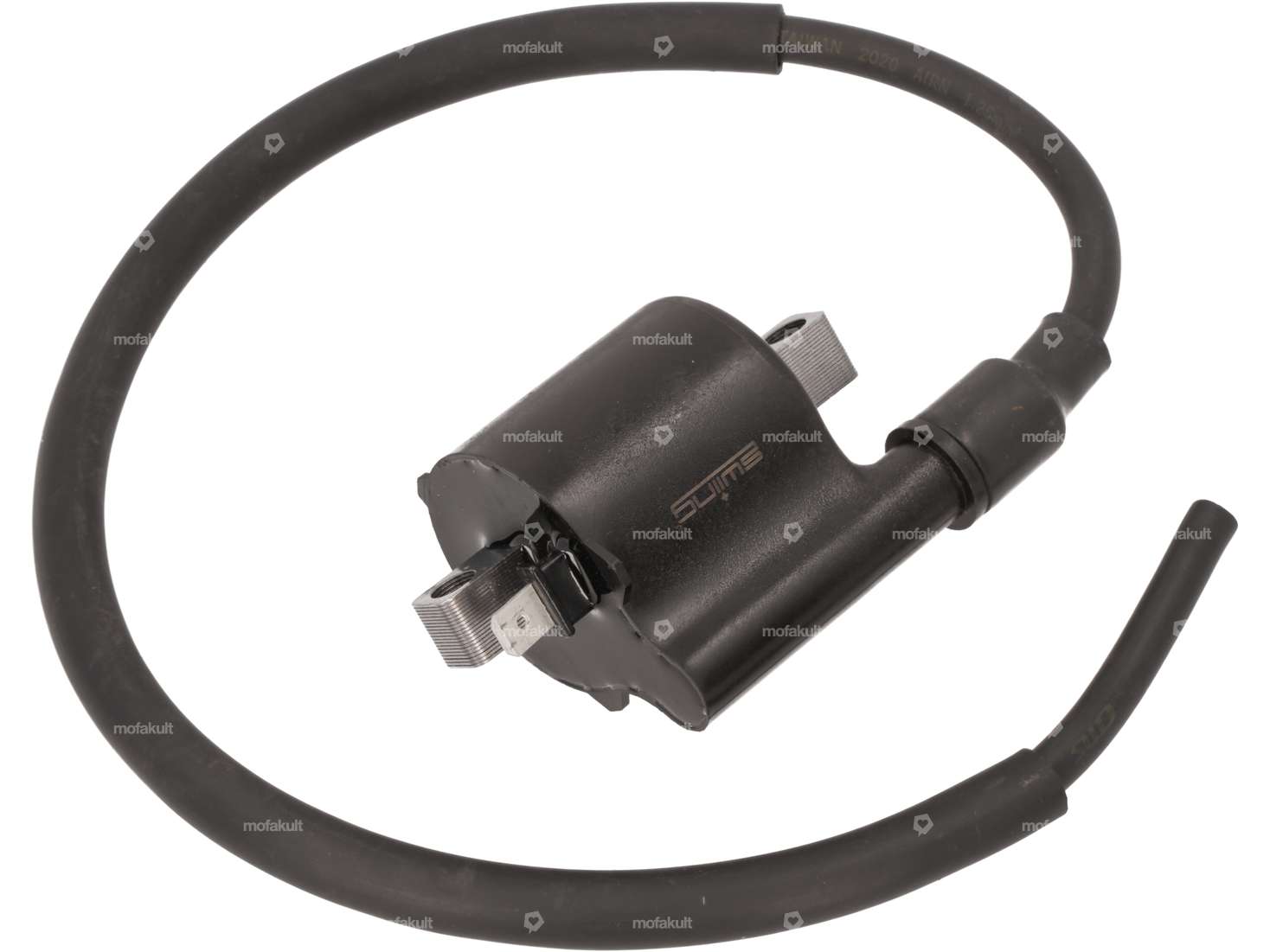

- Die CDI und Zündspule muss zwingend mit guter Masse (Erdung) versorgt werden, andernfalls können diese innert Kürze beschädigt werden.
- Das Lichtsystem sollte zusätzlich mit einem 12 V Spannungsregler ausgestattet werden.
Korrekte Pinnung des Superseal-Steckers:
- 1 = schwarz
- 2 = blau
- 3 = weiss
Achtung: Die Zündkomponenten Stator, Rotor, CDI und Zündspule sind nicht mit Teilen der HPI Zündung kompatibel!
Ausgeklügeltes Produkt für höchste Ansprüche der Qualitätsmarke swiing®.
Details
| Hersteller | swiing® ingenious parts |
Passend für folgende Modelle
| Puch | |
| Sachs | |
| Zündapp Belmondo |
