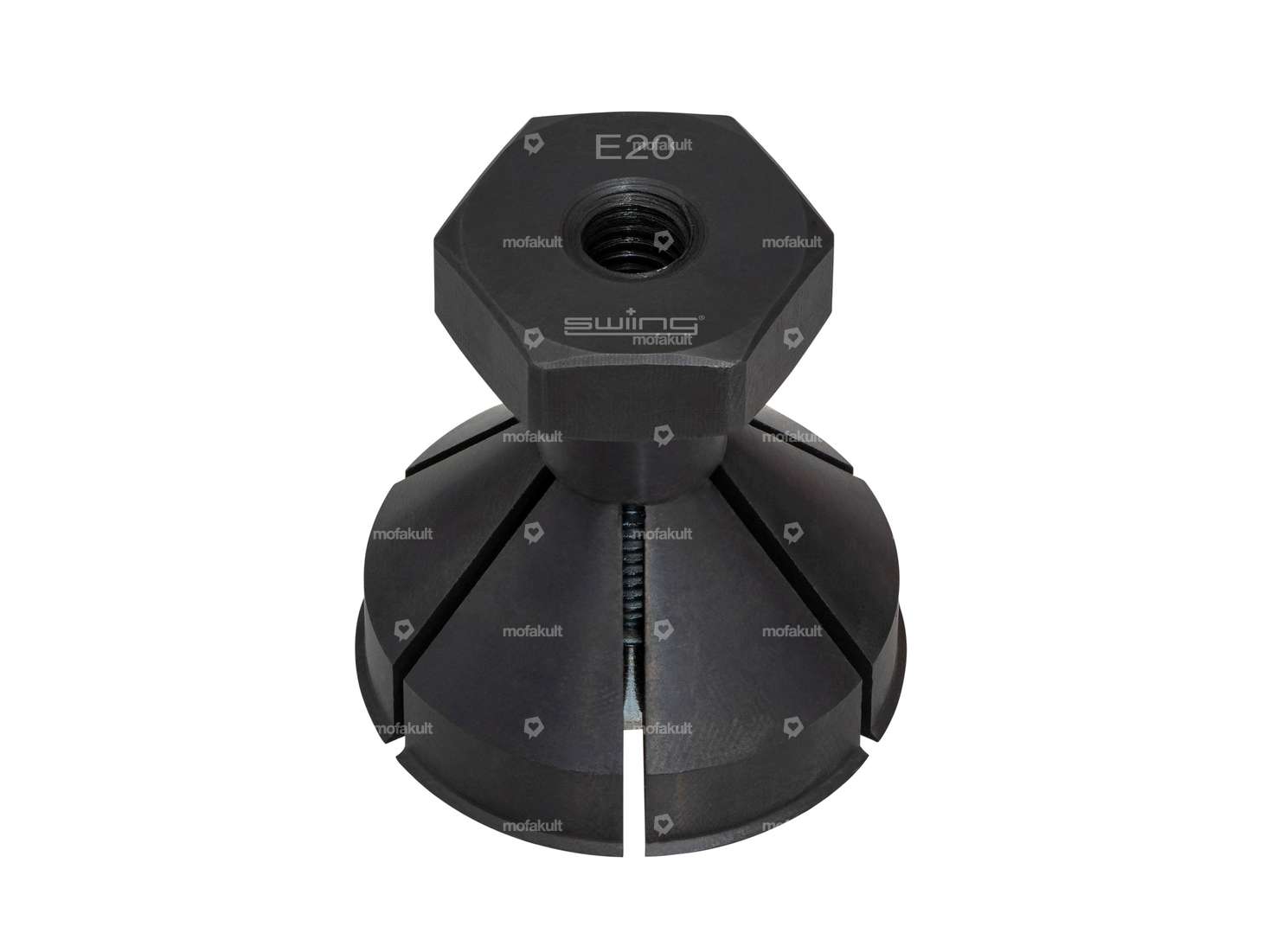

Lagerabzieher, um den Aussenring von E20 Schulterkugellager aus dem Motorengehäuse auszuziehen. Diese Schulterlager wurden bei Mofas, Mopeds, Mokicks und Kleinkrafträdern des Herstellers Puch bei den Modellen Supermaxi, X30 NG und Maxi S mit ZA50 Motoren verwendet.

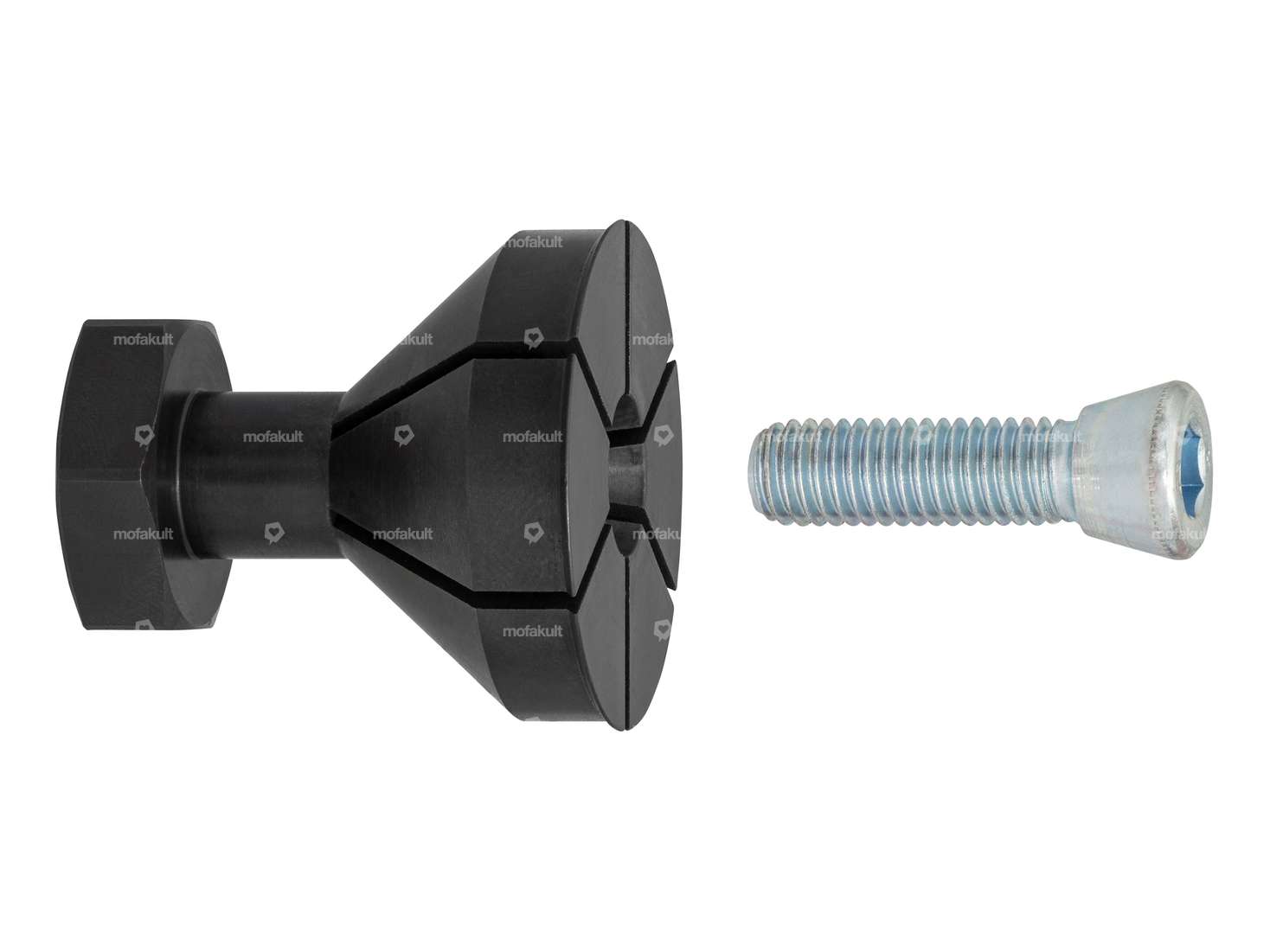

Mit der Spezialschraube wird der durch Gasnitrieren gehärteten Stahl-Abzieher gespreizt und der Aussenring dadurch geklemmt.

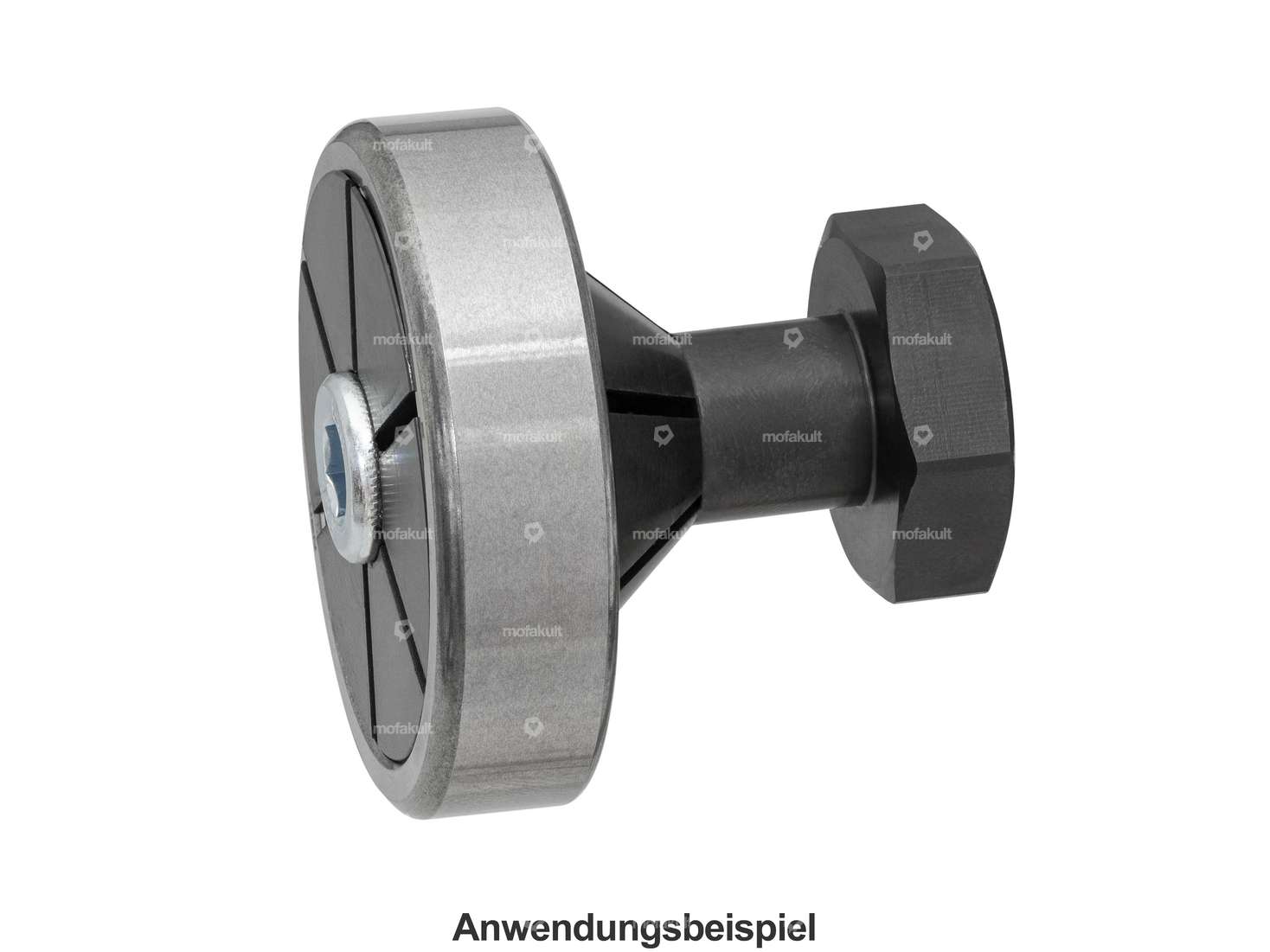

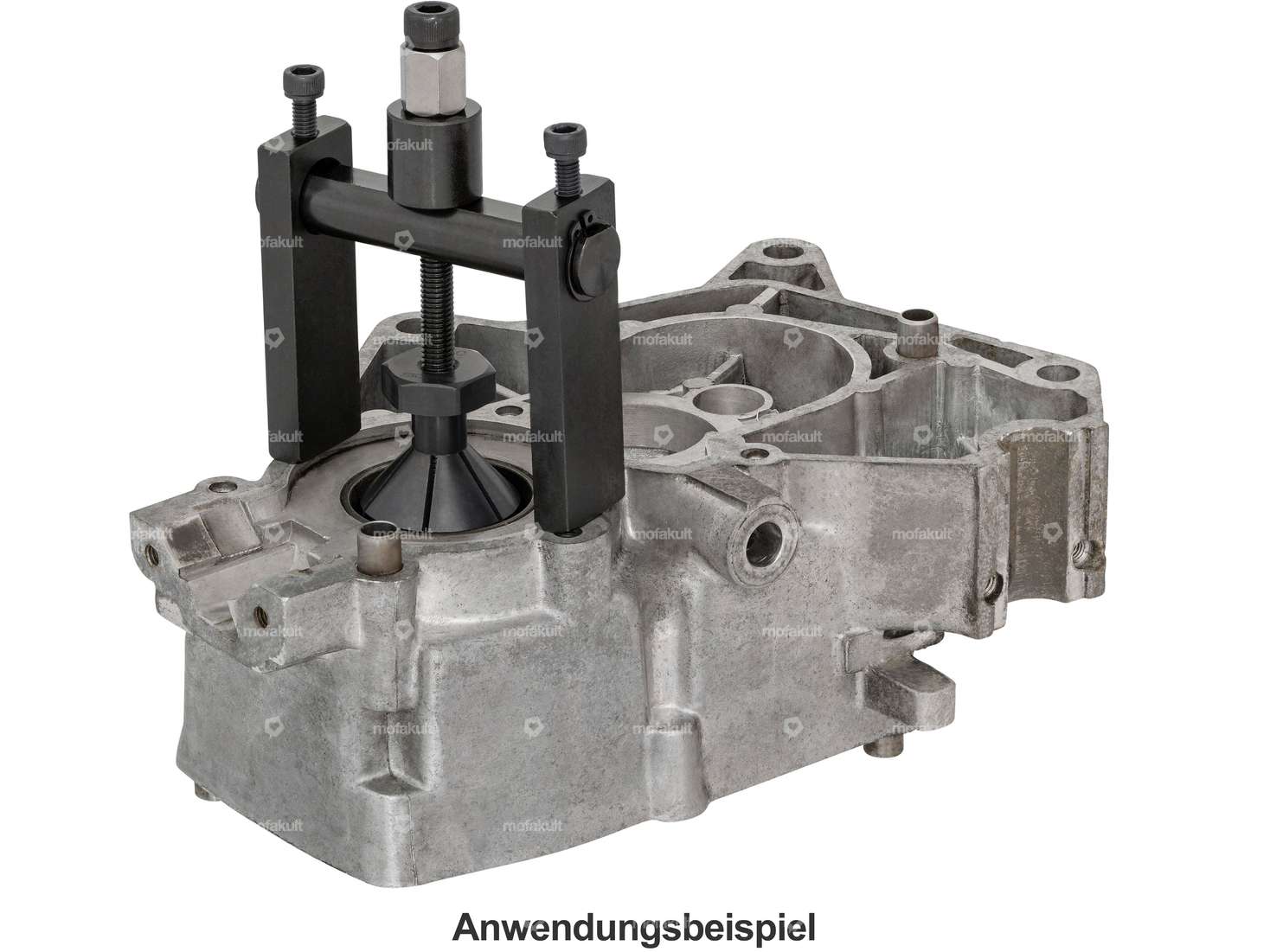

Nun kann mittels eines Innenlagerabziehers der fixierte Aussenring aus dem Gehäuse gezogen werden (siehe Abbildung 3 und 4).
Ø aussen: 39 mm
Lagertyp: E20
Ø Lagerschale aussen: 47 mm
Gewinde: M8
Den passenden Innenlagerabzieher sowie den Lagerabzieher für Schulterkugellager findest du bei den Zubehörartikeln.
Ausgeklügeltes Produkt für höchste Ansprüche der Qualitätsmarke swiing®.
Details
| Hersteller | swiing® ingenious parts |
| Material | Stahl |
| Ø aussen | 39 mm |
| Anwendungsbereich | Spezialwerkzeug |
Passend für folgende Modelle
| Universal | |
| Puch | ZA50 (Fahrtwindgekühlt) ZA50 (Gebläsegekühlt) |
Zubehör & verwandte Produkte
NSK E20 Schulterkugellager
Lagernummer: E20 · Breite Innenring: 12 mm · Hersteller: NSK · Lagerluft: CN (Standard) · Lagerkäfig: Messingkäfig kugelgeführt · Material: Messing · Oberfläche: blank · Ø innen: 20 mm · Lagerart: Rillenkugellager · Breite: 12 mm · Ø aussen: 47 mm · Kugellager geschlossen: Nein
28,90 EUR
GPO Lagerabzieher-Set innen
Gesamtlänge: 140 mm · Spannweite: 8 mm · Spannweite: 25 mm · Hersteller: GPO · Spanntiefe: 10 mm · Spanntiefe: 20 mm · Material: Stahl · Oberfläche: brüniert · Anwendungsbereich: (De-) Montagewerkzeug · Schlüsselweite Schraube: 14 mm · Anzahl Bestandteile: 11 Stk.
197,50 EUR
swiing® ingenious Abzieher E20 Schulterlager | Puch
Gewindeart: M10x1.5 (Standardgewinde) · Schlüsselweite (Abzug): 22 mm · Schlüsselweite Schraube: 8 mm · Hersteller: swiing® ingenious parts · Spanntiefe: 12 mm · Abziehschale: E20 · Anwendungsbereich: (De-) Montagewerkzeug · Material: Stahl · Oberfläche: verzinkt (blau) · Anzahl Bestandteile: 2 Stk.
69,60 EUR
swiing® revival Kugellager Abzieher L17 / BO15 / E15 / E20 / 6203 / 6202 (Profi Werkzeug)
Hersteller: swiing® revival parts · Abziehschale: BO15 · Abziehschale: E15 · Abziehschale: E20 · Abziehschale: L17 · Abziehschale: 6202 · Abziehschale: 6203 · Material: Stahl · Oberfläche: gasnitriert · Anzahl Bestandteile: 11 Stk. · Anwendungsbereich: Spezialwerkzeug
46,90 EUR
swiing® ingenious Spreizschraube M8x25 Konuskopf Inbus verzinkt 12.9
Material: Stahl · Hersteller: swiing® ingenious parts · Oberfläche: verzinkt (blau) · Antrieb: Innensechskant · Schraubenkopf: Sechskant · Schlüsselweite SW: 6 mm · Gewindeart: M8x1.25 (Standardgewinde) · Gewindelänge: 25 mm · Festigkeitsklasse: 12.9
6,85 EUR
