Tuning-Zylinderdeckel mit optimiertem Brennraum zu gebläsegekühlten Zylindern deines Puch X30 NG-2AH, Puch X30 NG-2A, Puch X30 N-2A, Puch DS 50, Puch MV 50, Puch MC 50 Mofas, Mopeds und Kleinmotorrades mit M6-Zylinderstehbolzen.
Bitte wähle im Auswahlfeld den gewünschten Zylinderkopf mit dem entsprechenden Durchmesser von 38, 40 oder 41 mm.

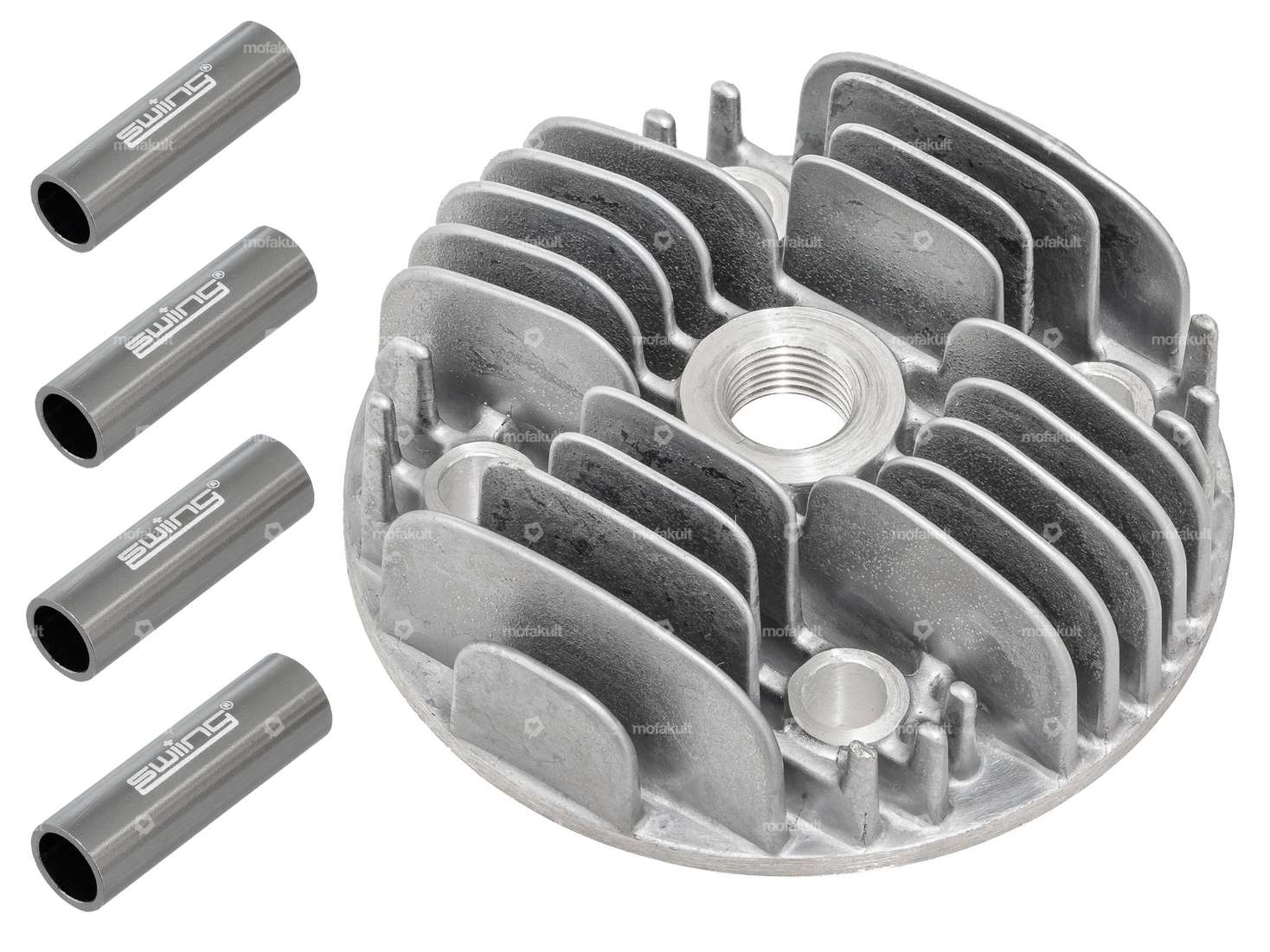

Der Zylinderkopf muss zusammen mit den vier Zentrierhülsen, welche im Lieferumfang enthalten sind, montiert werden.
Die Zentrierbuchsen dienen dazu, dass der Zylinderdeckel perfekt zentriert auf die Stehbolzen geschoben werden kann.

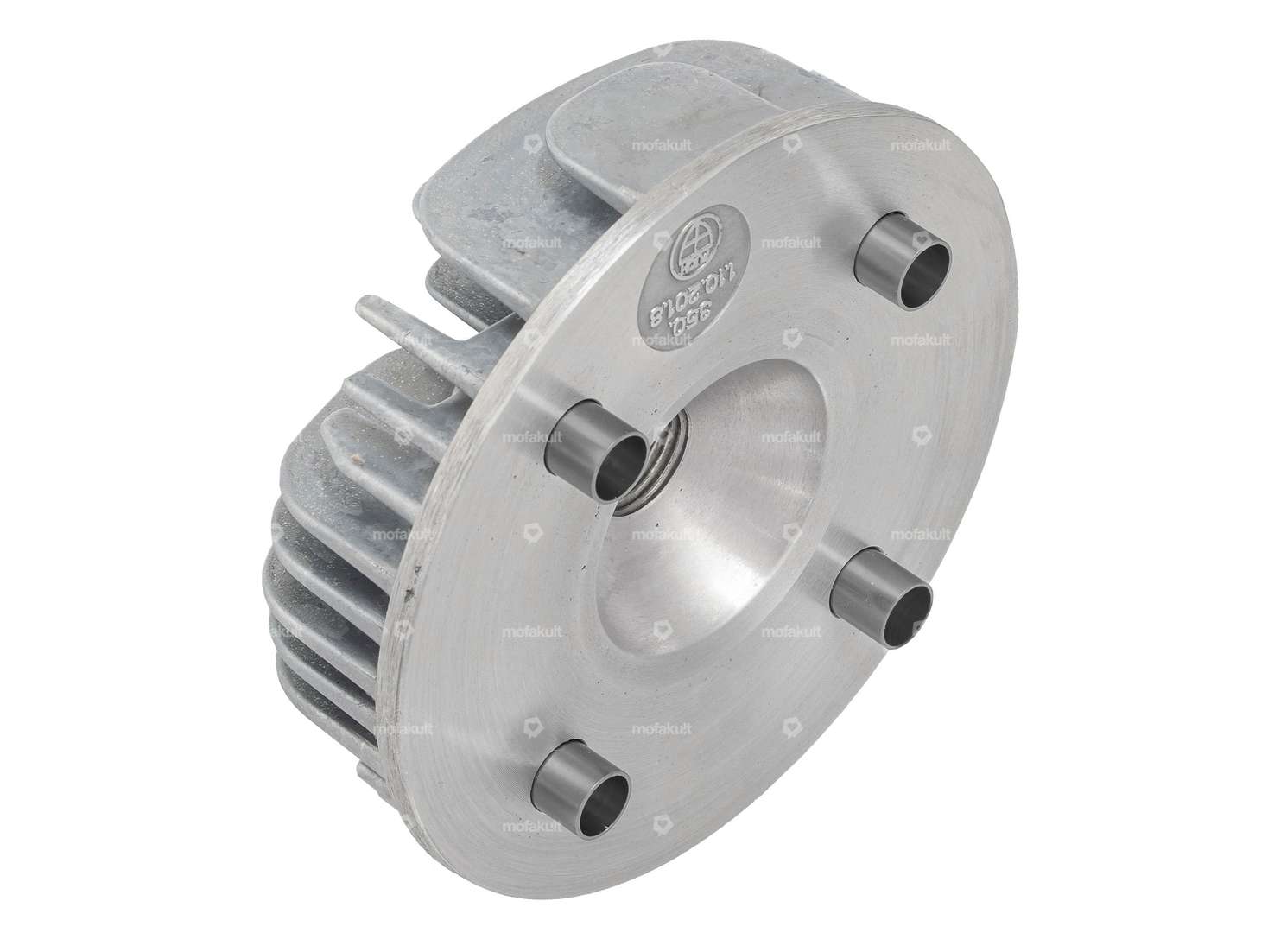

Die Buchsen werden in die Bohrungen des Zylinderdeckels geschoben, sodass sie leicht über die Dichtfläche herausragen (siehe Abbildung 2 zur Veranschaulichung).
Wir empfehlen, die Führungsbüchsen mit Loctite Fügekleber in den Zylinderkopf einzukleben, damit sich diese bei der Montage- / Demontage nicht verschieben.
Die Zylinderköpfe verfügen über keine Aufnahme zur Montage eines Dekompressors.

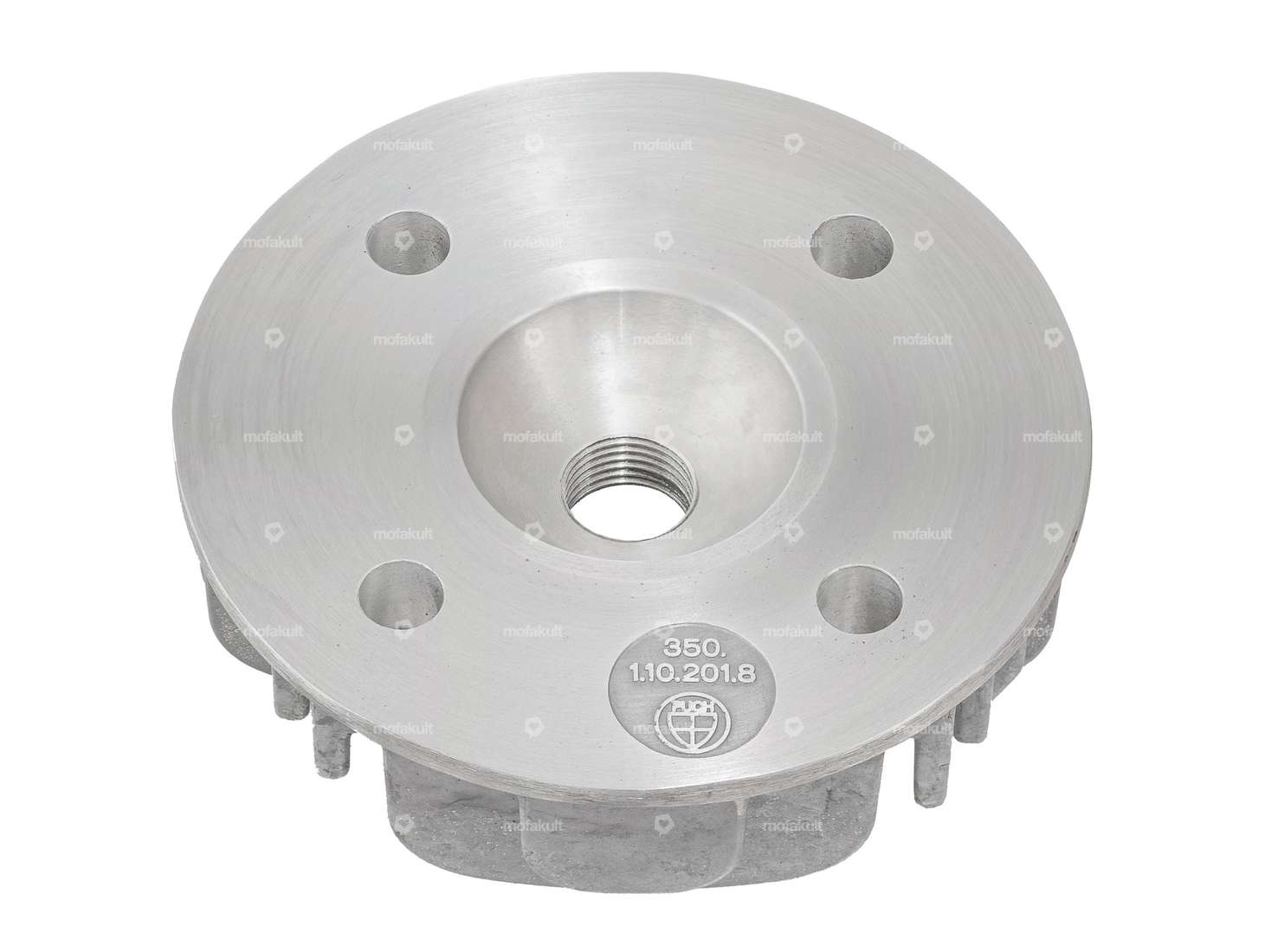

Dimension Zylinderkopf (ØxH): 90 x 35 mm
Vermassung Zentrierbüchsen:
Ø innen: 6.25 mm
Ø aussen: 8 mm
Länge: 26 mm
Material: Aluminium, eloxiert
Entsprechende Zylinder, Stehbolzen, Zylinderkopfdichtungen, Loctite, etc. findest du bei den Zubehörartikeln.
Ausgeklügeltes Produkt für höchste Ansprüche der Qualitätsmarke swiing®.
Originale Puch-Ersatzteilnummer: 320.2.10.001.1
Das Set beinhaltet folgende Einzelteile:
Details
| Höhe | 35 mm |
| Hersteller | swiing® ingenious parts |
| Anwendungsbereich | Tuning |
| Ø Zylinder | 38 - 41 mm |
| Ø aussen | 90 mm |
| Anzahl Befestigungspunkte | 4 Stk. |
| Dekompressor | Nein |
Passend für folgende Modelle
| Puch | ZA50 (Gebläsegekühlt) 2-Gang MS, MV, MV50 3-Gang VSD, DS, VZ, MC |
