Weltneuheit! «Endlich ein Kupplungskorblager für Sachs, welches ich mit gutem Gewissen verbauen kann!» Zitat Chrigi, passionierter Sachs-Schrauber seit 20 Jahren.

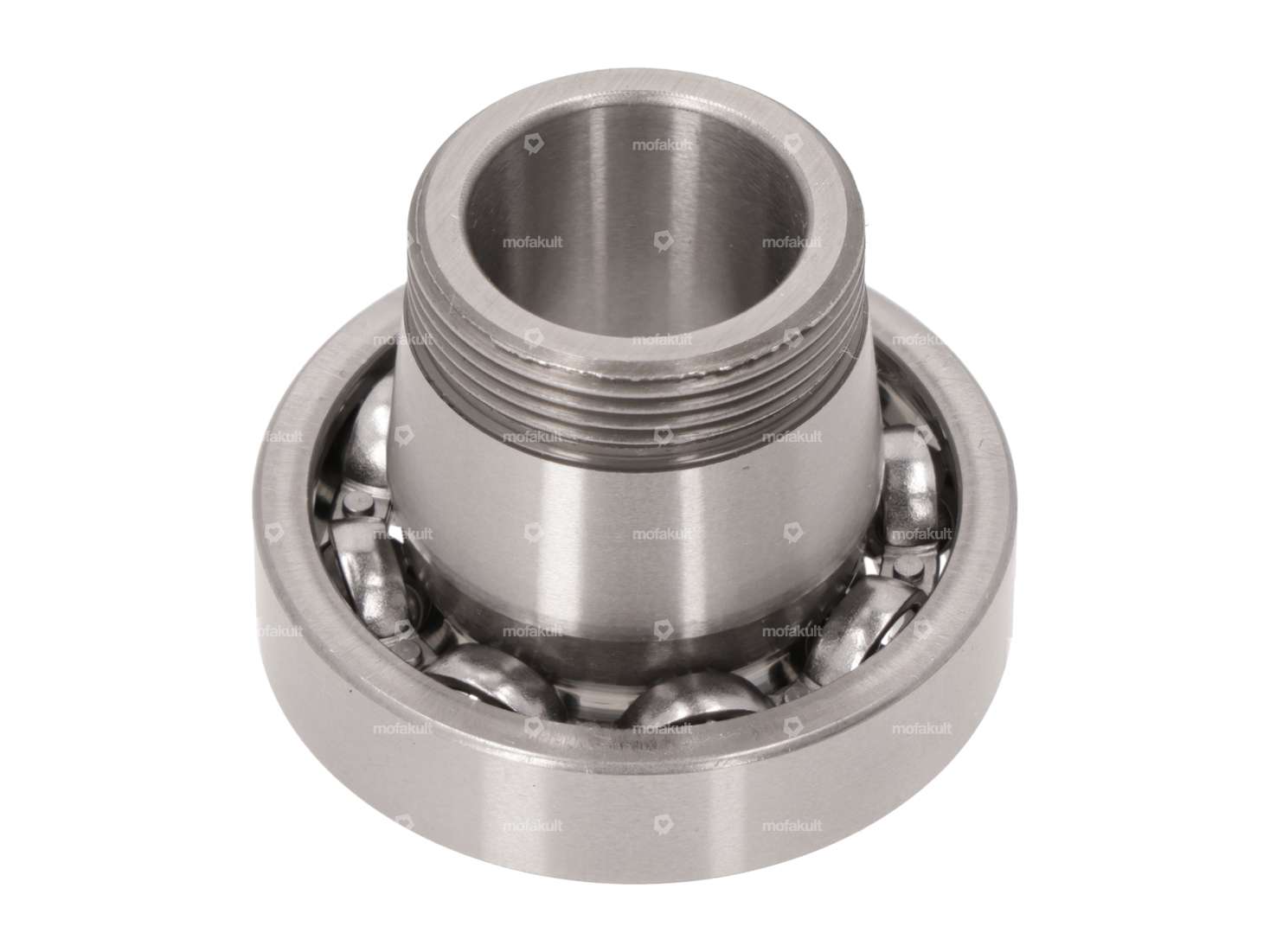

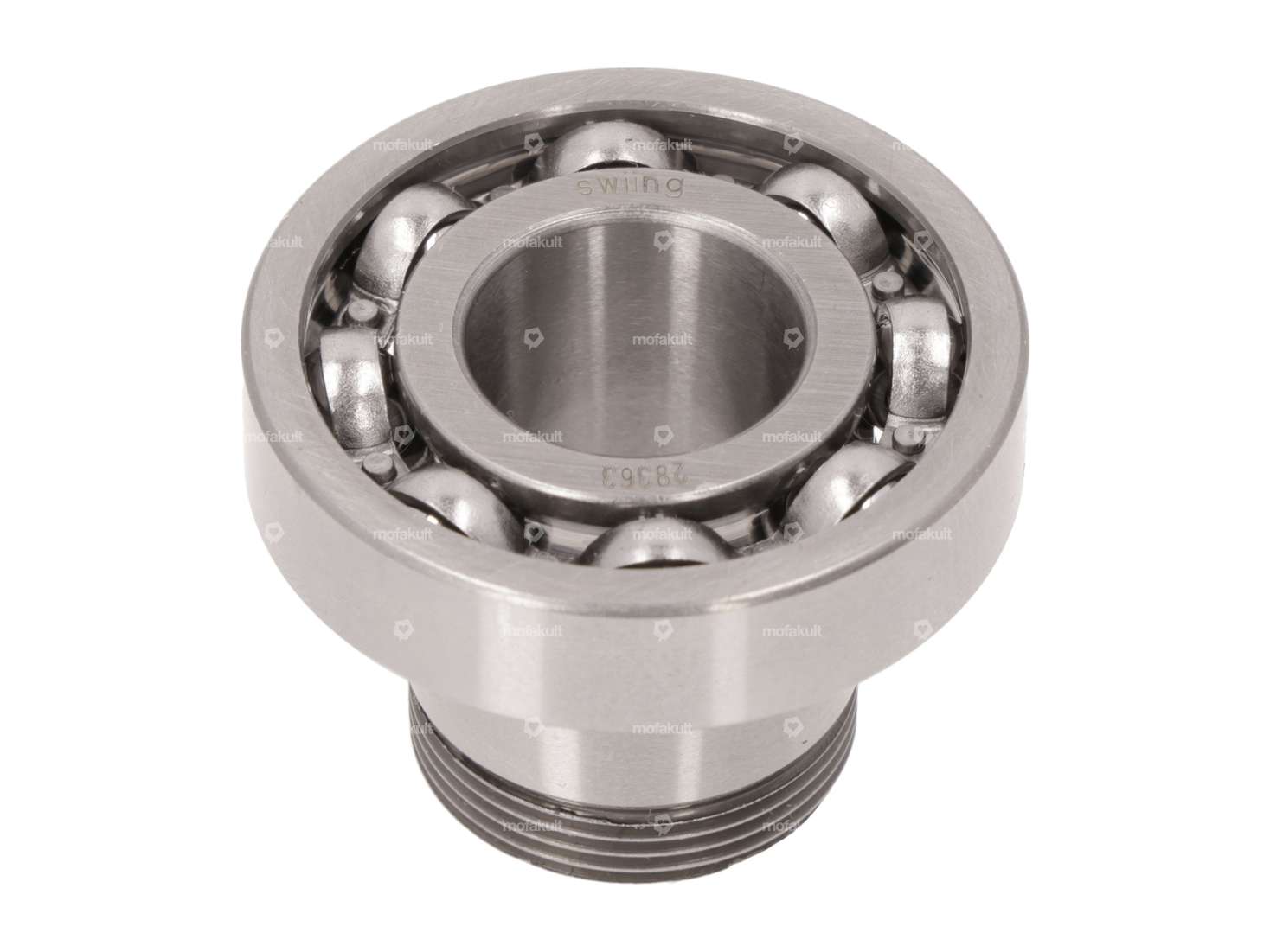

Kugellaufbüchse zur Vorgelegewelle für manuell geschalteten Sachs Mofas / Mopeds mit Motoren der Baureihen 50/2, 50/3, 50/4, 503 2AL, 2BL
Das Konuslager besticht durch seine perfekte und makelfreie Qualität. Folgende Punkte wurden speziell beachtet:
- Lagerspiel: Wie es sein sollte, ausgebaut hat das Lager leichtes Spiel, im eingepressten Zustand ist das Spiel auf das Minimum reduziert
- Kugellaufbahn: Die Kugellaufbahn hat im Gegensatz zu Original- oder Nachbaulagern erhöhte Schultern, was dem Lager zusätzliche Stabilität für Axialkräfte verleiht, z.B. bei verstärkten Kupplungsfedern (swiing Federn oder auch die Panzer Federn)
- Glatter Lauf: Die Laufbahn der Kugeln ist absolut glatt und garantiert einen «ratterfreien» geräuschlosen Lauf
- Perfekter Rundlauf: Keine schrägen Bohrungen mehr, welche das Lager unrund laufen lassen
- Sauber geschliffener und passender Konus
Montagetipps:
- Damit der Kupplungskorb kein zu hohes Spiel hat, ist es wichtig, dass die Lagerhülse auf der Vorgelegewelle und die Lagerbüchse für die Vorgelegewelle im Gehäuse nicht verschlissen ist. Diese findest du bei den Zubehörartikeln.
- Axialspiel Vorgelegewelle: 0.05-0.10 mm
- Anzugsdrehmoment der Kupplungskorbmutter (M20.8x1): 22 Nm
- Gehäuse auf 80 °C erwärmen, somit kann das Lager ohne Pressen in das Gehäuse gesetzt und eingeschrumpft werden
Nostalgisches Produkt für höchste Ansprüche der Qualitätsmarke swiing®.
Originale Sachs-Ersatzteilnummer: A2531
Details
| Lagerart | Rillenkugellager |
| Breite Innenring | 25.6 mm |
| Hersteller | swiing® revival parts |
| Lagerluft | CN (Standard) |
| Lagerkäfig | «-» Stahlblechkäfig kugelgeführt |
| Material | Stahl |
| Ø innen | 15 mm |
| Ø aussen | 35 mm |
| Breite | 8 mm |
| Lagernummer | E15 |
| Gewindeart | MF20.8x1 LH (Fein-/ Linksgewinde) |
| Anwendungsbereich | Standard, High End |
| Pony Ersatzteil-Nr. | A2531 |
| Sachs Ersatzteil-Nr | 0286 079 105 |
Passend für folgende Modelle
| Sachs | 50 (Fahrtwind, 1.25 / 1.5 PS, DE) 50/2 - L CH (0.8 PS), ML CH (0.8 PS), MB (2.6 PS), MLB (2.6 PS) 50/3 50/4 - MLFB (2.6 PS), LKH (4.5 PS) 503 - 2AL / 2BL |
