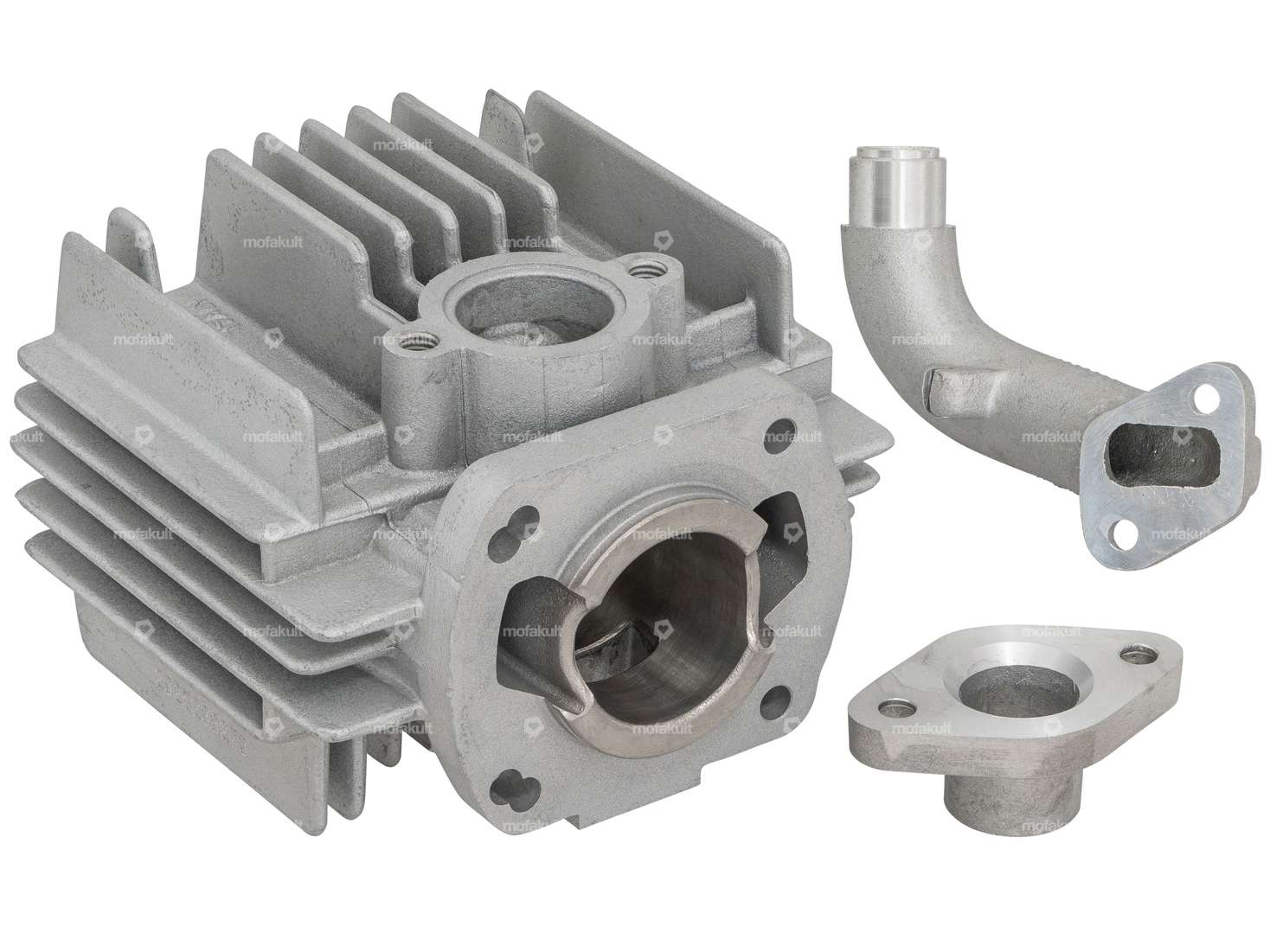

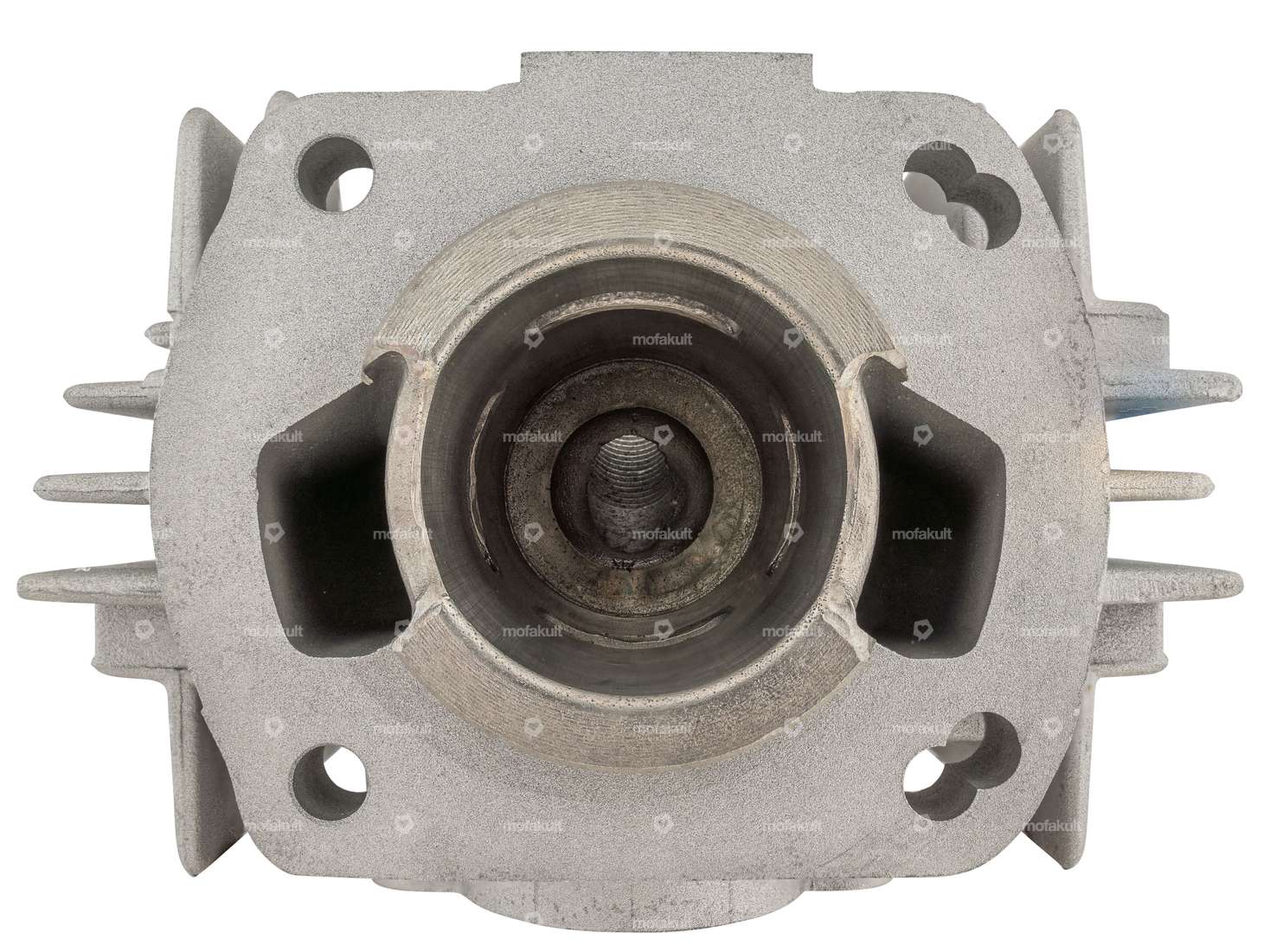

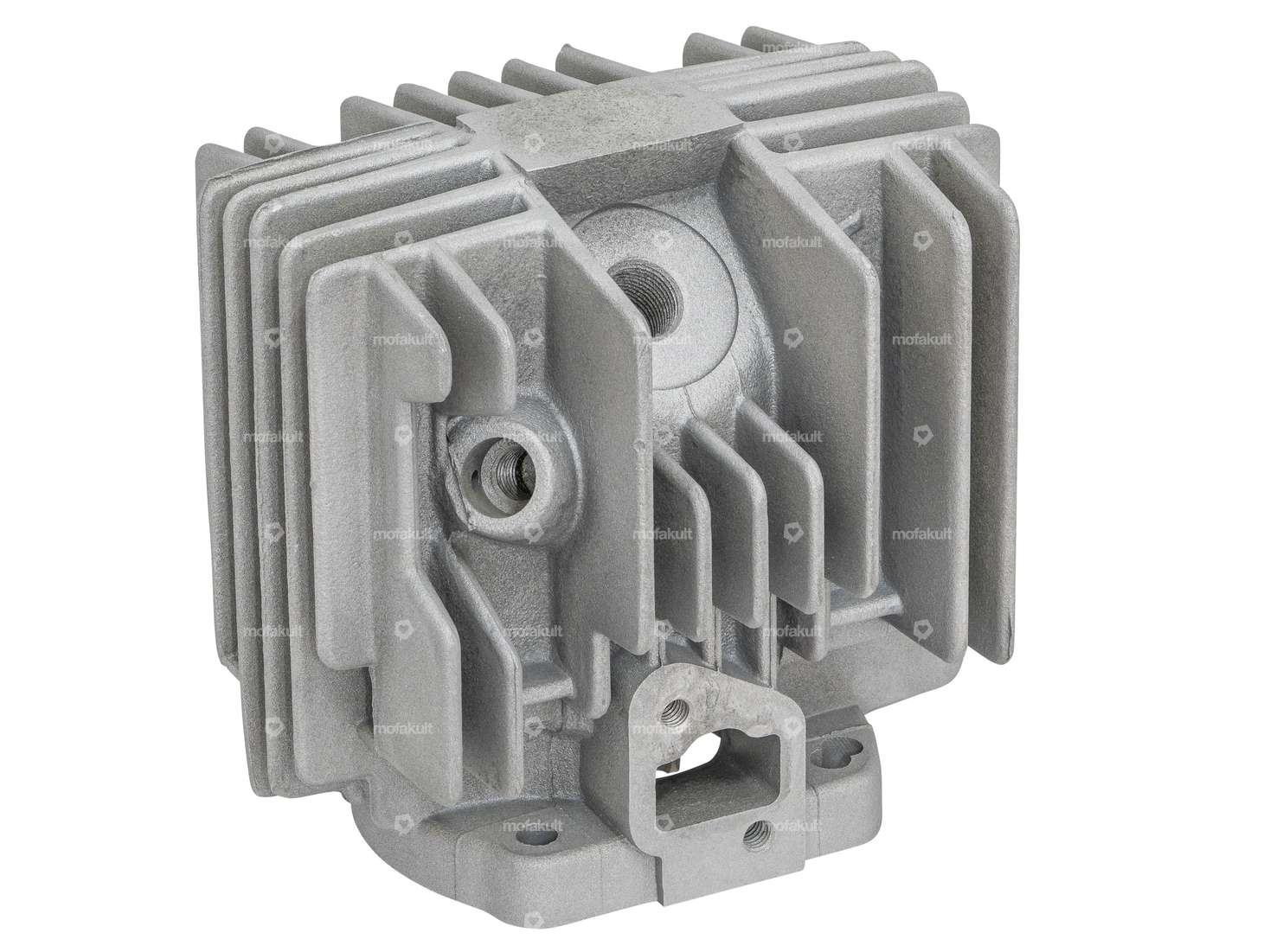

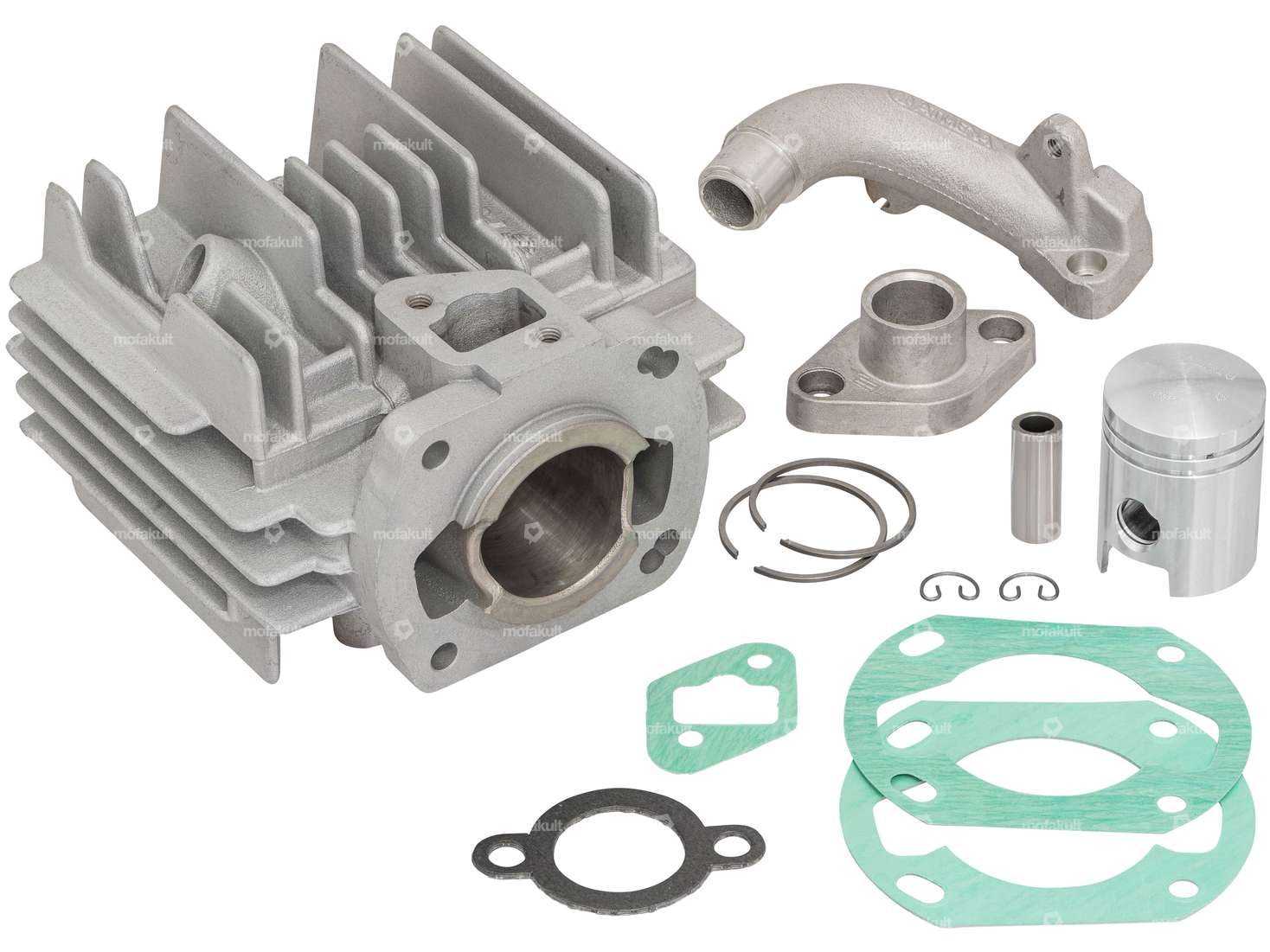

Rennzylinder der Marke Athena für Sachs 504 (mit Anpassungen), 505 & 508 Motoren, welche unter anderem an Hercules Mofas / Mopeds verbaut wurden. Dank dem grossen Einlass, Überströmern und dem Auslass bringt dieser Tuningzylinder eine erhebliche Leistungssteigerung.
Der Ansaugstutzen und Auspuffflansch ist im Lieferumfang enthalten.
Es müssen Kerzen mit Langgewinde verwendet werden.
Technische Daten Zylinder:
- Ø innen Ansaugstutzen: 15 mm
- Anschlussdurchmesser Ansaugstutzen: 20 mm
- Ø innen Auspuffflansch: 20 mm
- Ø Anschluss Auspuffflansch: 25.7 mm
- Abstand Stehbolzen Auspuffflansch: 50 mm
- Ø Gewinde Auspuffflansch: M8
- Ø Zylinderhals: 51.6 mm
- Hub: 44 mm
- Bohrung: 38.0 mm
- Gewinde für Dekompressor: M10 x 1.5 mm
Achtung: Bei den Schweizer 504 Motoren (42 mm Hub), müssen am Zylinder folgende Änderungen vorgenommen werden:

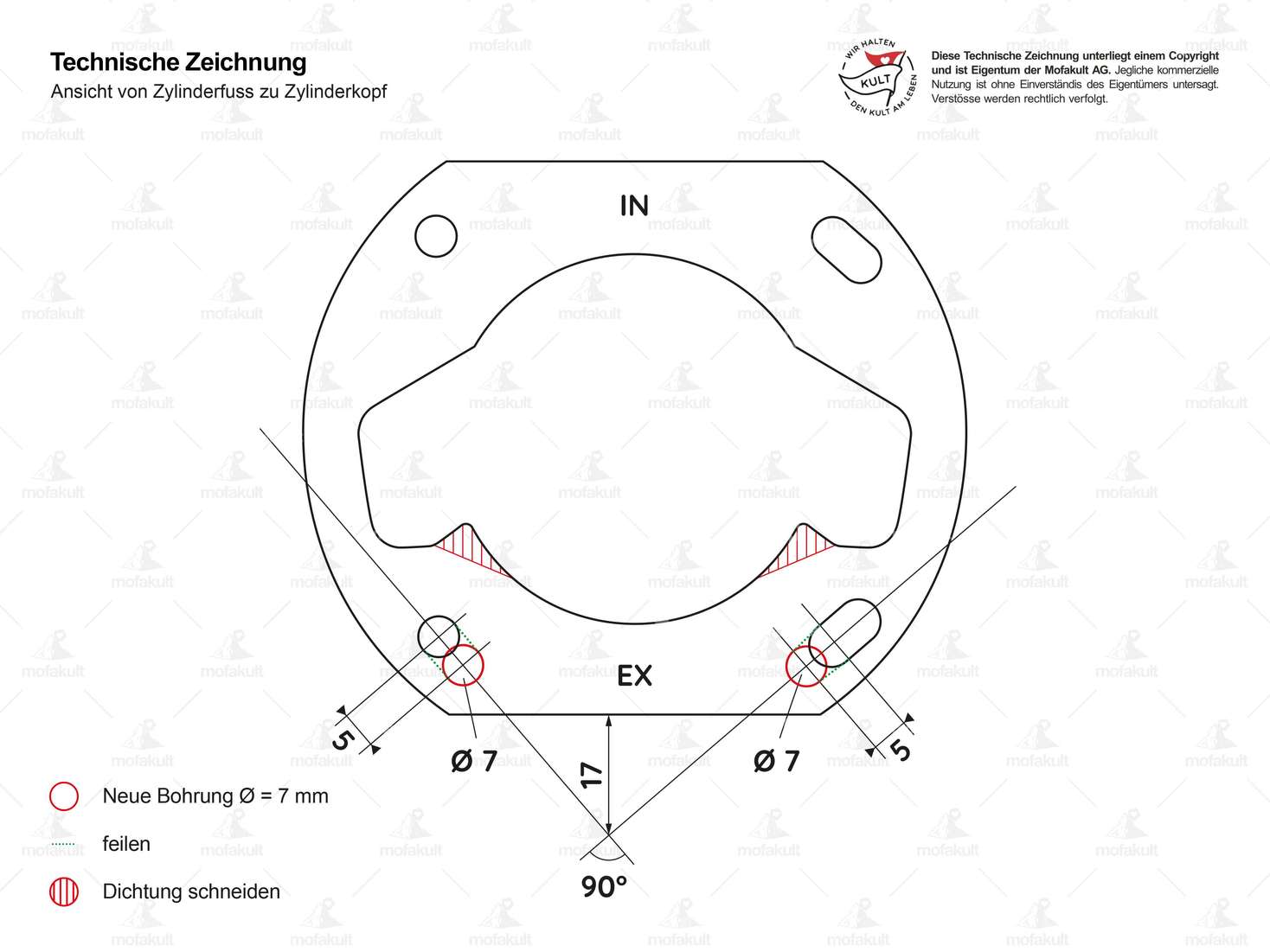

- Anpassung Zylinderfuss und Dichtung gemäss Abbildung 5.
- Der Zylinderfuss muss abgedreht werden damit durch den kürzeren Hub die Verdichtung wieder angepasst wird, wir empfehlen eine Quetschkante von 0.8 - 1.0 mm einzustellen.
- Beim Modell mit aussenliegendem Kupplungshebel muss der Ansaug verlängert werden, da sonst der Vergaser am Kupplungshebel anstehen kann.
Qualitätsprodukt des italienischen Herstellers Athena.
Details
| Nenndurchmesser | 38 mm |
| Hersteller | Athena |
| Material | Aluminium |
| Oberfläche | sandgestrahlt |
| Hubraum | 50 ccm |
| Anwendungsbereich | Tuning |
| Kurbelwellenhub | 44 mm |
| Ø Zylinderhals | 51.7 mm |
| Ø Auslass innen | 28 mm |
| Einlassfenster | 23.4 x 13 |
| Gewinde Einlass | M6x1 (Standardgewinde) |
| Lochabstand Einlass | 31.5 mm |
| Anzahl Befestigungspunkte | 4 Stk. |
| Ø Kolbenbolzen (B) | 12 mm |
| Auslassart | gerade, geklemmt |
| Lochabstand Auslass | 50 mm |
| Gewinde Auslass | M8x1.25 (Standardgewinde) |
| Lochbild [mm] | 56 (61) x 56 |
| Dekompressor | M10x1.5 |
| Getarnt | Nein |
Passend für folgende Modelle
| Sachs | 505 (mit Tretwelle) - 1A (AT), 2A (HG) 508 |
Zubehör & verwandte Produkte
Athena 38 mm Zylinderkit ohne Anbauteile | Sachs (504), 505, 508
Hersteller: Athena · Anwendungsbereich: Tuning · Material: Aluminium · Oberfläche: sandgestrahlt · Kurbelwellenhub: 44 mm · Hubraum: 50 ccm · Ø Zylinderhals: 51.7 mm · Getarnt: Nein · Nenndurchmesser: 38 mm · Anzahl Befestigungspunkte: 4 Stk. · Ø Auslass innen: 28.3 mm · Lochabstand Einlass: 32 mm · Ø Kolbenbolzen (B): 12 mm · Einlassfenster: 23.6 x 12.8 / 16.5 · Gewinde Einlass: M6x1 (Standardgewinde) · Lochbild [mm]: 56/61 x 56 · Dekompressor: M10x1.5 · Lochabstand Auslass: 50 mm · Auslassart: gerade · Gewinde Auslass: M8x1.25 (Standardgewinde)
311,60 EUR
Athena Kolben 38 mm #A | Sachs 504 / 505
Hersteller: Athena · Ø aussen Kolben (A): 37.94 mm · Kompressionshöhe (C): 29.25 mm · Wölbung (D): 1.85 mm · Gesamthöhe Kolben (E): 52.14 mm · Anzahl Kolbenringe (F): 2 Stk. · Nenndurchmesser: 38 mm · Kolbenringform: Rechteck-Ring · Kolbenringstoss: Innensicherung (IS) · Ø Kolbenbolzen (B): 12 mm · Höhe Kolbenring: 1.5 mm · Toleranzgruppe: A · Kolbengewicht: 79 g
78,10 EUR
NGK B7ES Zündkerze Langgewinde
Hersteller: NGK · Kerzenbezeichnung: B7ES · Anwendungsbereich: Performance · Anwendungsbereich: Racing · Anwendungsbereich: Tuning · Kerzen-Gewindeart: lang · Kerzensteckeraufnahme: M4 · Kerzensteckeraufnahme: SAE · Entstört: Nein · Schlüsselweite SW: 21 mm · Gewindeart: MF14x1.25 (Feingewinde)
7,25 EUR
Meteor Kolbenring 38 x 1.5 (IS) | Sachs 503 AB, AC
Hersteller: Meteor · Nenndurchmesser: 38 mm · Dicke Kolbenring: 1.6 mm · Kolbenringform: Rechteck-Ring · Kolbenringstoss: Innensicherung (IS) · Höhe: 1.5 mm · Anwendungsbereich: Original · Pony Ersatzteil-Nr.: A1101 · Sachs Ersatzteil-Nr: 0215 100 100
11,10 EUR
NGK BR7EIX Zündkerze Langgewinde entstört Iridium
Hersteller: NGK · Kerzenbezeichnung: BR7EIX · Anwendungsbereich: High End · Anwendungsbereich: MX · Anwendungsbereich: Racing · Anwendungsbereich: Tuning · Kerzen-Gewindeart: lang · Kerzensteckeraufnahme: M4 · Kerzensteckeraufnahme: SAE · Material Elektrode: Iridium · Entstört: Ja · Schlüsselweite SW: 21 mm · Gewindeart: MF14x1.25 (Feingewinde)
30,10 EUR
