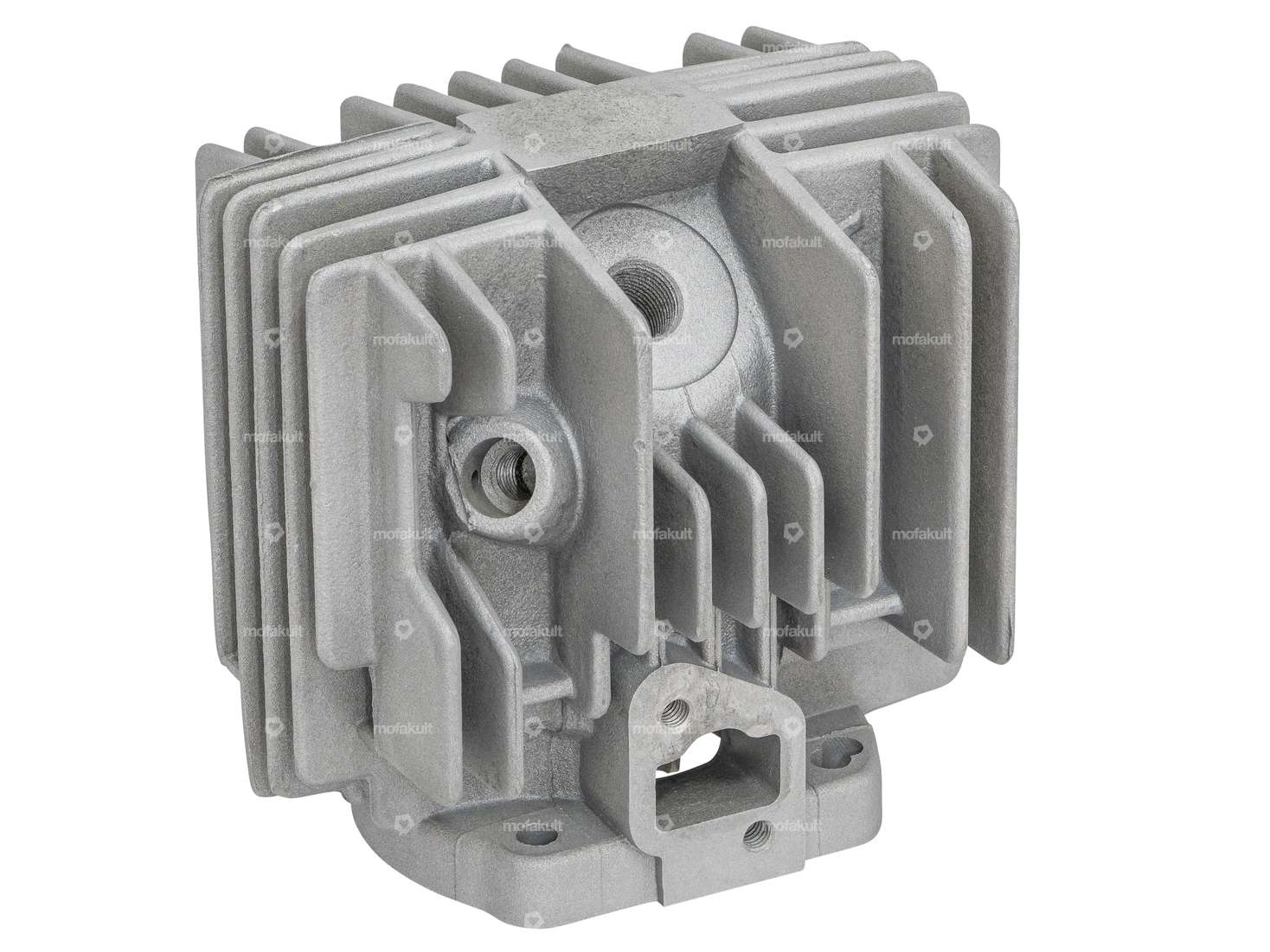

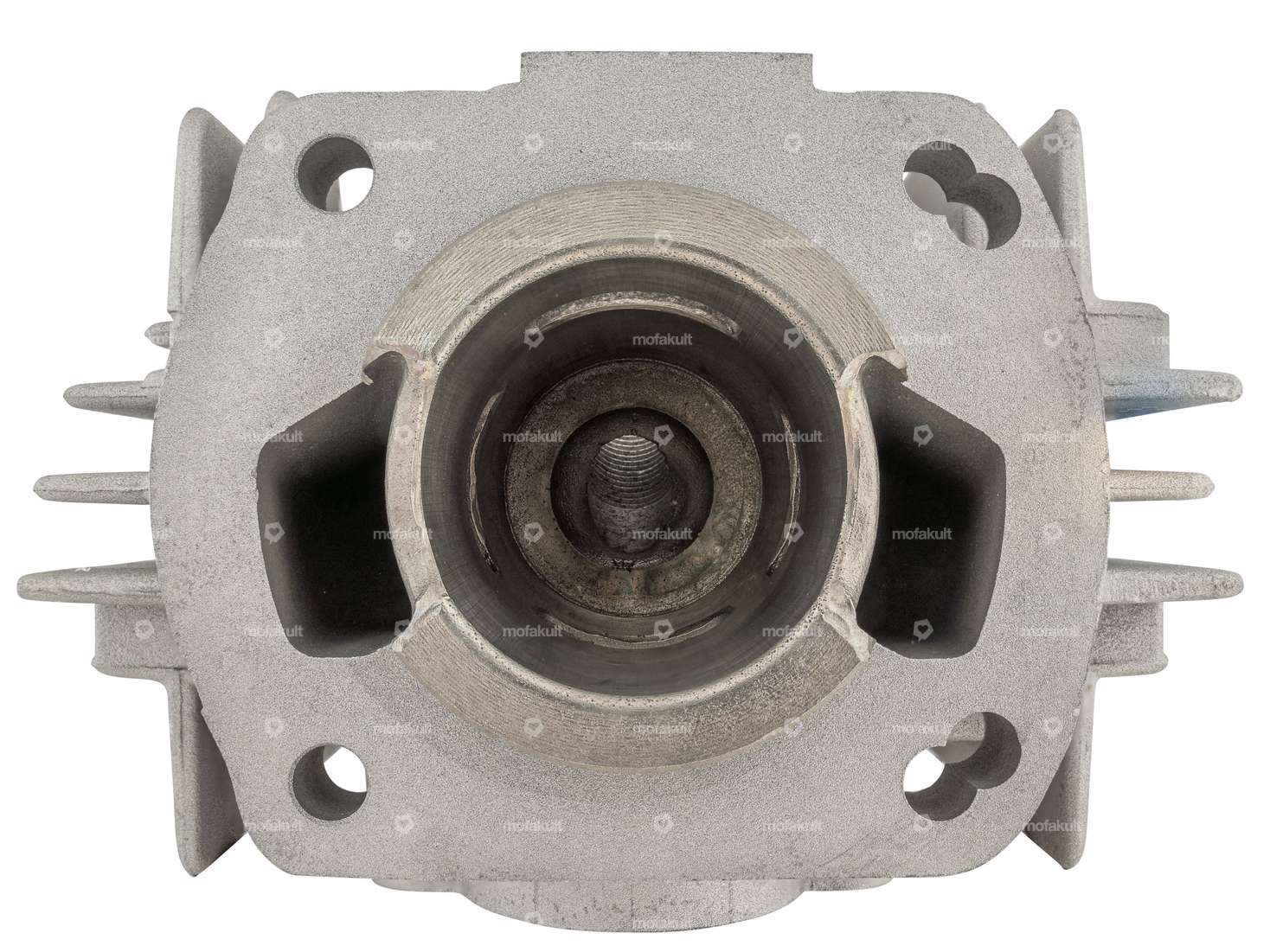

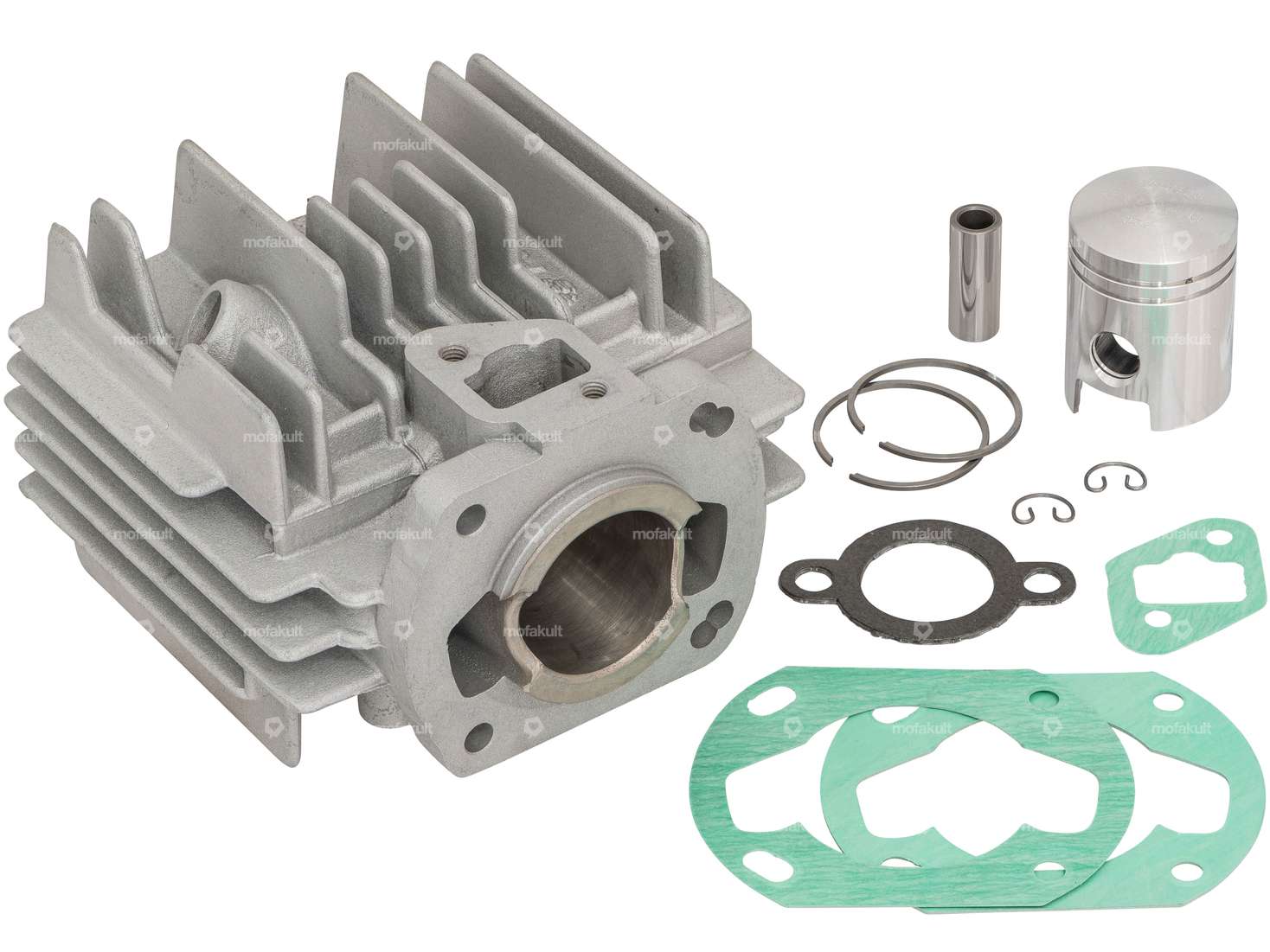

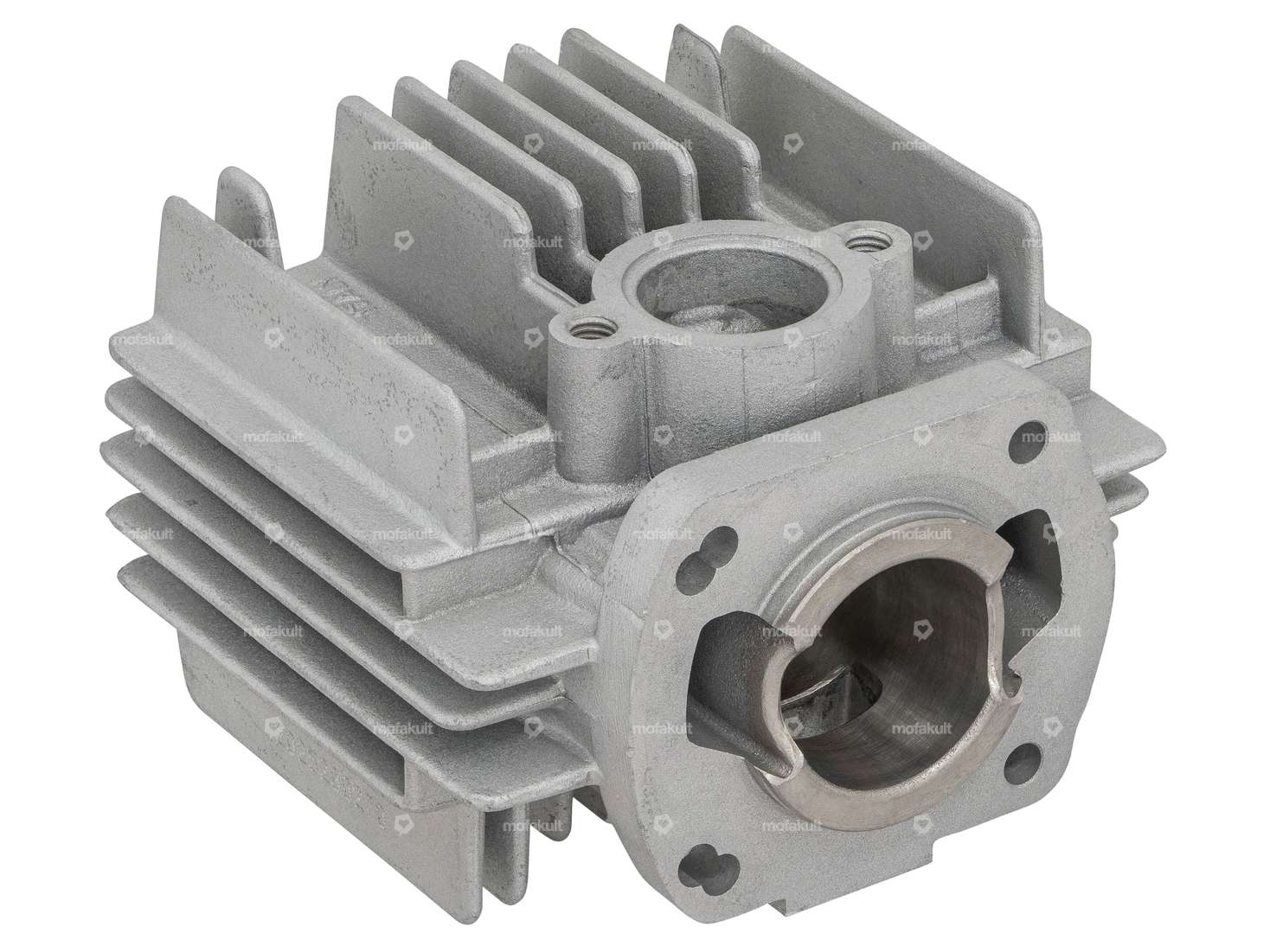

Rennzylinder der Marke Athena für Sachs 504 (mit Anpassungen), 505 & 508 Motoren, welche unter anderem an Hercules Prima M, 2, 3, 45 und Optima Mofas / Mopeds verbaut wurden.
Dank dem grossen Einlass, Überströmern und dem Auslass bringt dieser Tuningzylinder eine erhebliche Leistungssteigerung.
Der Ansaugstutzen und Auspuffflansch ist nicht im Lieferumfang enthalten.
Technische Daten Zylinder:
- Abstand Stehbolzen Auspuffflansch: 50 mm
- Ø Gewinde Auspuffflansch: M8
- Ø Zylinderhals: 51.6 mm
- Hub: 44 mm
- Bohrung: 38.0 mm
- Gewinde für Dekompressor: M10 x 1.5 mm
Hinweise:
Es müssen Kerzen mit Langgewinde verwendet werden.
Bei den Schweizer 504 Motoren (42 mm Hub), müssen am Zylinder folgende Änderungen vorgenommen werden:

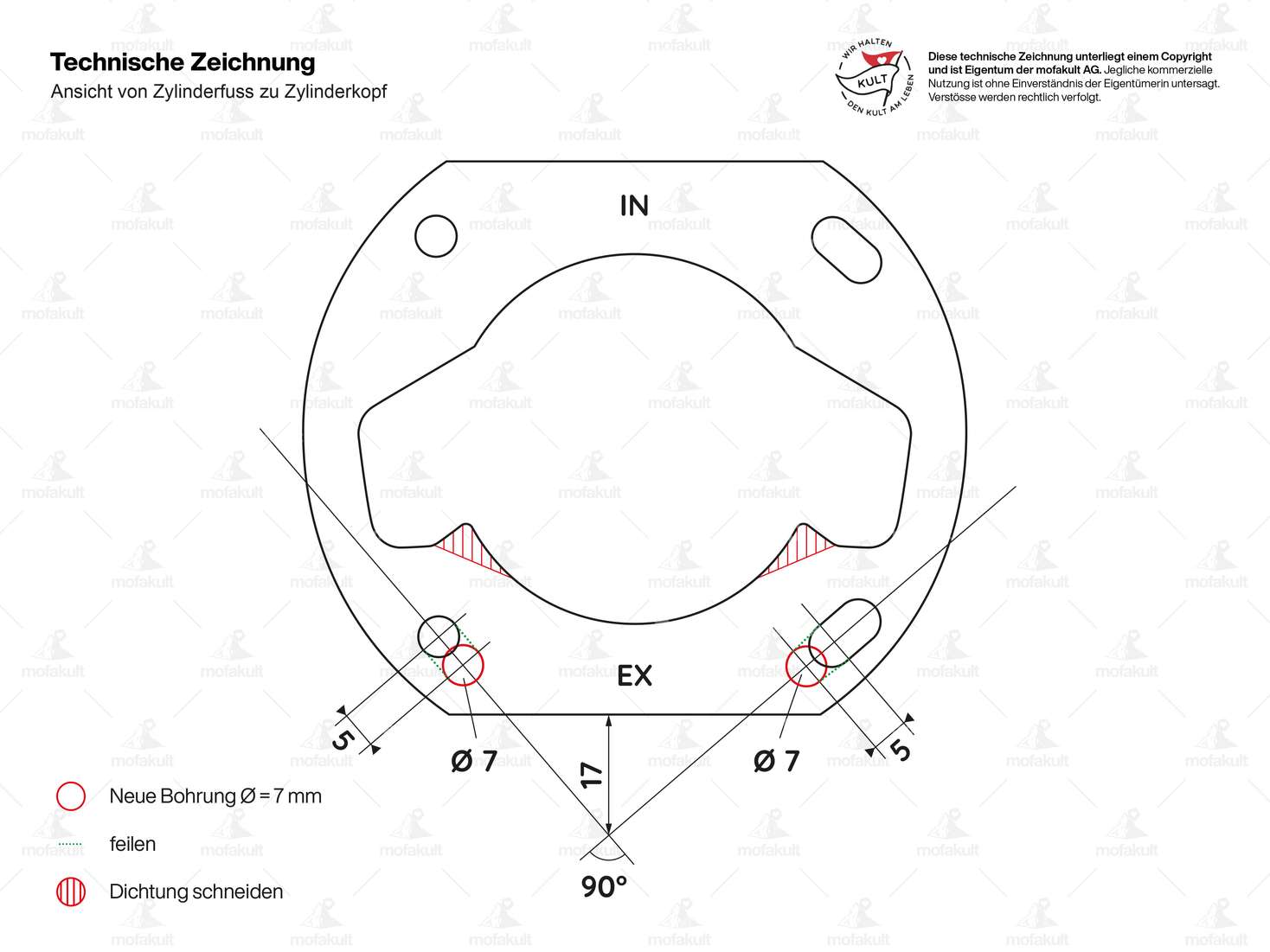

- Anpassung Zylinderfuss und Dichtung gemäss Abbildung 5.
- Der Zylinderfuss muss abgedreht werden damit durch den kürzeren Hub die Verdichtung wieder angepasst wird, wir empfehlen eine Quetschkante von 0.8 - 1.0 mm einzustellen.
- Beim Modell mit aussenliegendem Kupplungshebel muss der Ansaug verlängert werden, da sonst der Vergaser am Kupplungshebel anstehen kann.
Qualitätsprodukt des italienischen Herstellers Athena.
Details
| Nenndurchmesser | 38 mm |
| Hersteller | Athena |
| Material | Aluminium |
| Hubraum | 50 ccm |
| Oberfläche | sandgestrahlt |
| Kurbelwellenhub | 44 mm |
| Ø Zylinderhals | 51.7 mm |
| Ø Auslass innen | 28.3 mm |
| Anwendungsbereich | Tuning |
| Einlassfenster | 23.6 x 12.8 / 16.5 |
| Gewinde Einlass | M6x1 (Standardgewinde) |
| Lochabstand Einlass | 32 mm |
| Ø Kolbenbolzen (B) | 12 mm |
| Anzahl Befestigungspunkte | 4 Stk. |
| Auslassart | gerade |
| Lochabstand Auslass | 50 mm |
| Gewinde Auslass | M8x1.25 (Standardgewinde) |
| Lochbild [mm] | 56/61 x 56 |
| Dekompressor | M10x1.5 |
| Getarnt | Nein |
Passend für folgende Modelle
| Sachs | 505 (mit Tretwelle) - 1A (AT), 2A (HG) 508 - 1 A |
| Hercules | Prima - 2, 3, 4, 5, Optima |
