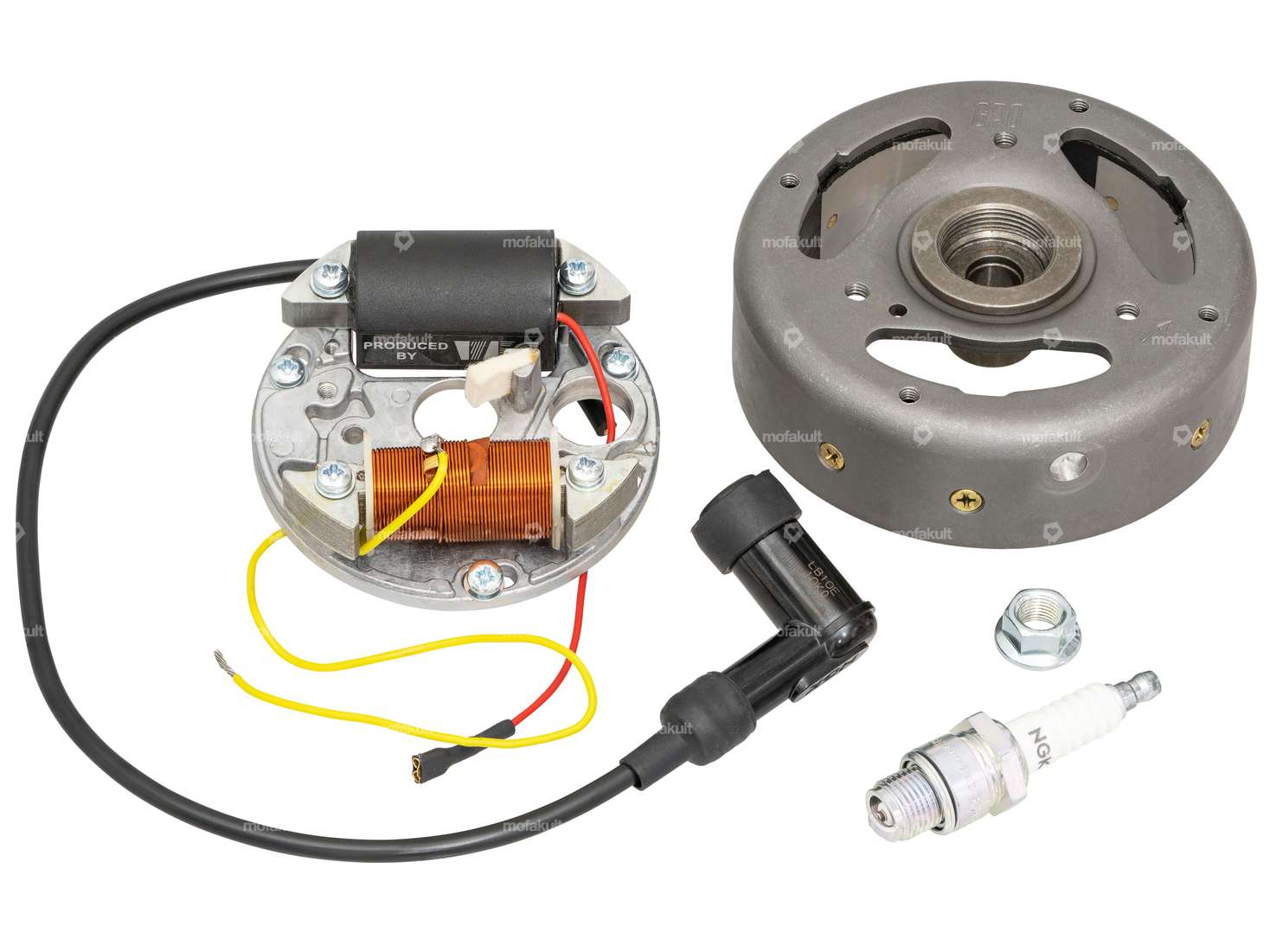

Komplette Zündung mit VEC-Spule und 6 Volt Lichtspule für linksdrehende Zweigang-Motoren an Mofas / Mopeds wie z.B. Puch X30 Sport, Puch X30 Velux / Sachs 50/2, Sachs 503 oder auch Zündapp Belmondo.

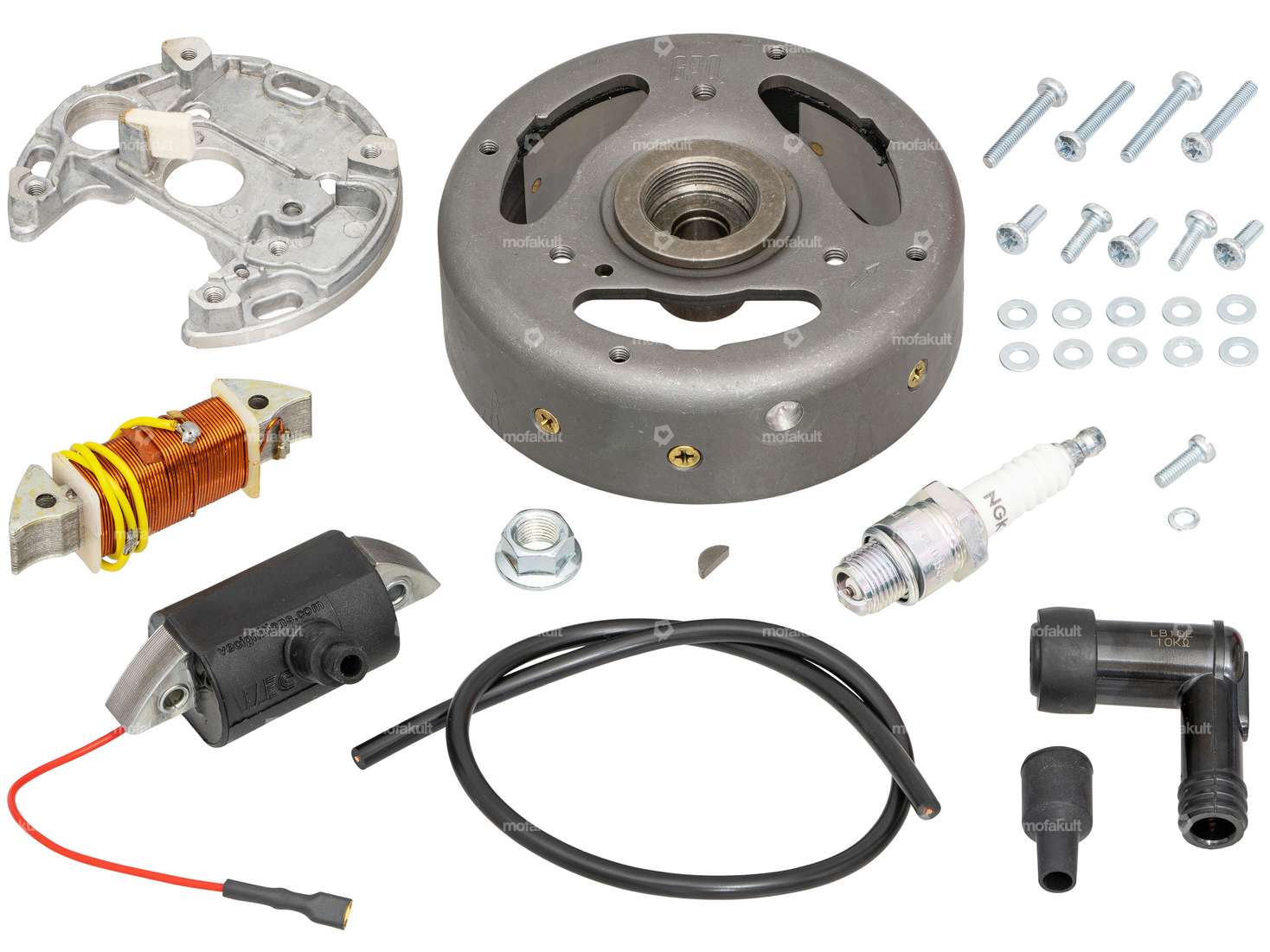

Im Set sind alle Teile wie Befestigungsschrauben, Schwungradmutter mit Keil, Zündplatte, Zünd- und Lichtspule, Polrad und Kerzenstecker enthalten.
Die Komponenten werden einzeln geliefert und müssen noch zusammengebaut werden.
Drehrichtung: Links (Gegenuhrzeigersinn)
Betriebsspannung des Lichtsystems: 6 Volt
Leistung des Lichtsystems: 17 Watt
Ø innen Schwungrad: 90 mm
Achtung: Es muss ein Kerzenstecker mit mindestens 10 kOhm Entstörung verwendet werden, die Kerze darf dabei nicht entstört sein!
Mit Beru oder MERIT Kerzensteckern kann es zu Zündaussetzern kommen.
Einstellen der Zündung:
Grundsätzlich muss an der Zündung nichts eingestellt werden. Lediglich die Zündplatte kann für einen perfekten Zündfunken leicht gedreht werden, den Rest regelt der Zündchip.
Bei der Grundeinstellung befinden sich die drei Befestigungsschrauben der Zündplatte in der Mitte der Langlöcher. Vorzündung erreichst du durch Drehen der Zündplatte entgegen der Motorlaufrichtung. Die Feinjustierung erfolgt bei mittlerer Drehzahl mit der Stroboskoplampe. Der Elektrodenabstand an der Zündkerze muss vorgängig auf 0.7-0.8 mm eingestellt werden.
Die Zündzeitpunkt-Einstellpistole sowie weiteres Werkzeug und Einzelteile für deine Zündung findest du in den Zubehörartikeln.
Das Set beinhaltet folgende Einzelteile:
Hersteller: GPO · Pony Ersatzteil-Nr.: A2133, A5532 · Sachs Ersatzteil-Nr: 0265 140 005, 0265 206 000
Gewicht: 900 g · Ø Schwungrad innen: 91.1 mm · Drehrichtung: links · Gewindeart: MF26x1.5 (Feingewinde) · Ø Schwungrad aussen: 116.5 mm · Material: Stahl · Konusverhältnis: 1:5 · Ø Konus klein innen: 11.5 mm · Gewindelänge: 8 mm · Ø Konus gross innen: 15 mm · Länge Konus: 18.5 mm · Höhe: 36.1 mm · Leistung: 17 W · Spannung: 6 V · Hersteller: GPO · Pony Ersatzteil-Nr.: A2600 · Sachs Ersatzteil-Nr: 0286 175 005
Kabel vorhanden: Nein · Material: Kunststoff, Gummi · Kerzensteckeraufnahme: SAE · Ø Kabel: 5 mm, 7 mm · Widerstand: 10000 Ω · Farbe: schwarz · Entstört: Ja · Hersteller: NGK
Mutternart: Flanschmutter · Ø aussen: 18.8 mm · Antrieb: Aussensechskant · Schlüsselweite SW: 14 mm · Gewindeart: MF10x1 (Feingewinde) · Höhe: 8.9 mm · Material: Stahl · Oberfläche: verzinkt (blau) · Anwendungsbereich: Standard · Hersteller: GPO · Pony Ersatzteil-Nr.: A4513 · Sachs Ersatzteil-Nr: 0942 072 102
Gesamtlänge: 9.15 mm · Breite: 3 mm · Höhe: 3.7 mm · Material: Stahl
Hersteller: swiing® revival parts · Material: Stahl · Oberfläche: verzinkt (blau) · Alternative Ausf. der Puch Ersatzteil-Nr.: 900.3202, 900.1509
Befestigungsart: Schrauben · Gesamtlänge: 76.8 mm · Leistung: 17 W · Ø Schwungrad innen: 90 mm · Lochabstand: 54 mm · Höhe: 25.2 mm · Ø Befestigungsloch: 4.1 mm · Anwendungsbereich: Standard, Original · Spannung: 6 V · Anzahl Befestigungspunkte: 2 Stk.
Lochabstand: 54 mm · Verwendungsort: Intern (in der Zündung) · Farbe: schwarz · Kabellänge: 140 mm, 420 mm · Anwendungsbereich: Standard, Original, Performance · Anzahl Befestigungspunkte: 2 Stk. · Befestigungsart: Schrauben · Ø Schwungrad innen: 90 mm · Ø Kabelaufnahme: 5 mm · Gesamtlänge: 77 mm · Ø Befestigungsloch: 4.6 mm · Höhe: 48 mm · Hersteller: VEC
Details
| Hersteller | VEC, GPO |
| Anwendungsbereich | Tuning, Standard |
| Ø Kabel | 5 mm |
| Spannung | 6 V |
| Drehrichtung | links |
| Leistung | 17 W |
| Ø Schwungrad innen | 90 mm |
| Befestigungsart | Schrauben |
Passend für folgende Modelle
| Puch | ZA50 (Fahrtwindgekühlt) ZA50 (Gebläsegekühlt) Z50 (X30 Sport) Z50 (X30 Velux) 2-Gang MS, MV, MV50 3-Gang VSD, DS, VZ, MC |
| Sachs | 50 (Fahrtwind, 1.25 / 1.5 PS, DE) 502 (Saxonette) - AL, AML 50/2 - L CH (0.8 PS), ML CH (0.8 PS), MB (2.6 PS), MLB (2.6 PS) 50/3 50/4 - MLFB (2.6 PS), LKH (4.5 PS) 503 - AAL, ABL, 2AL / 2BL, AB, AC, ADV 505 (mit Tretwelle) - 1A (AT), 2A (HG) 535 |
| Zündapp Belmondo |
