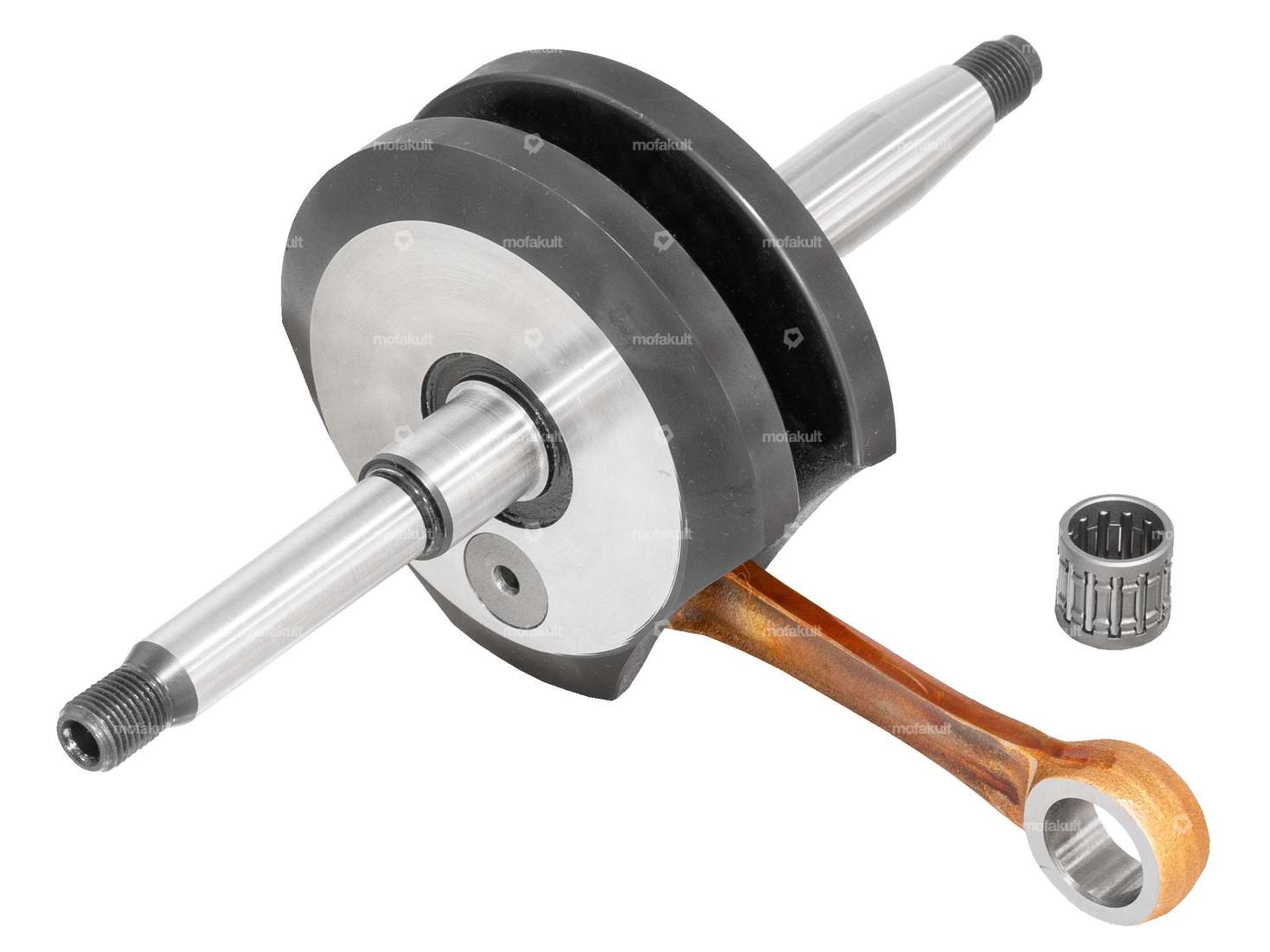

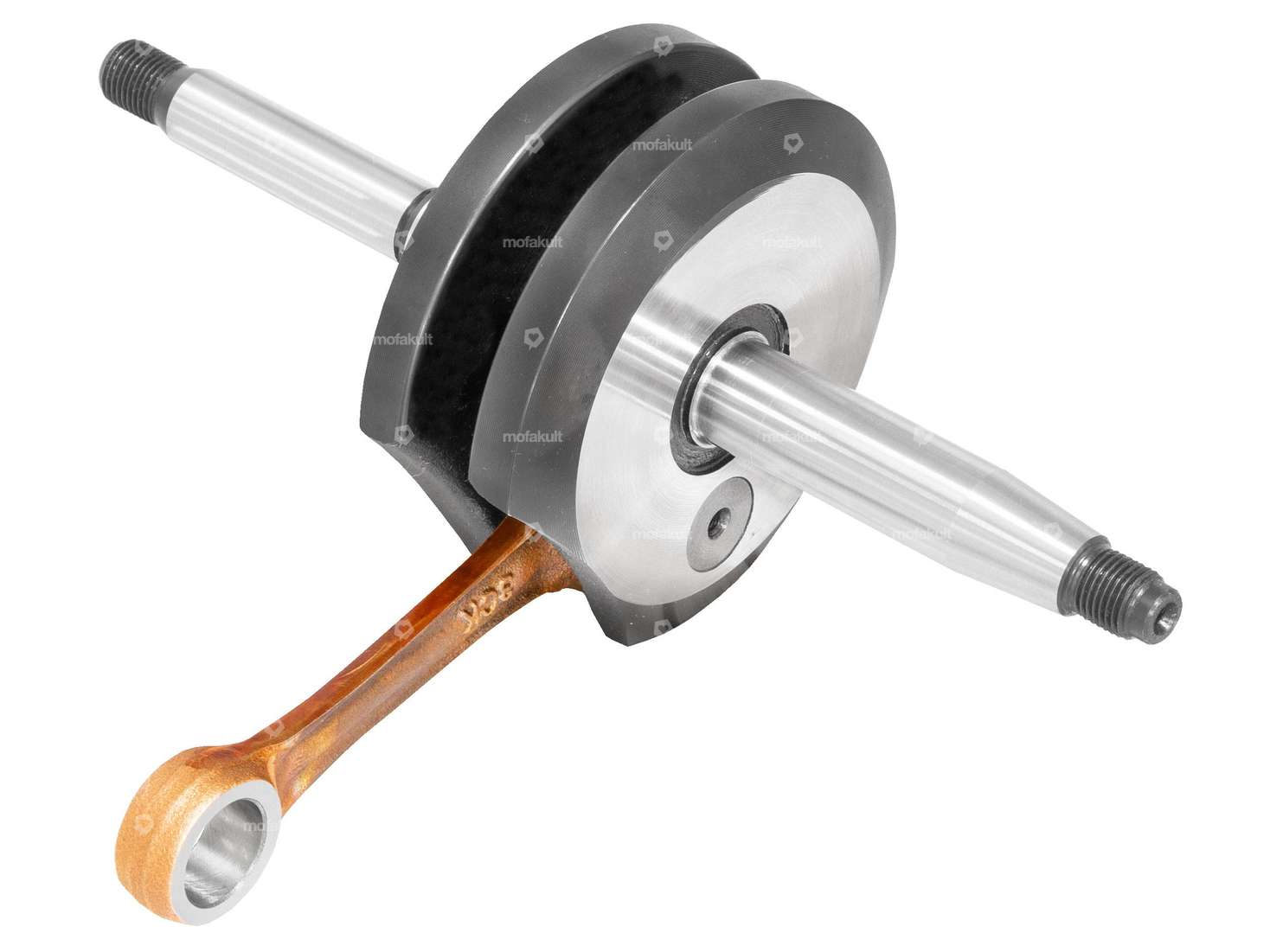

Kurbelwelle passend zu Mofas / Mopeds mit Sachs 505, 535 A1 und 535 AV Motoren. Unter anderem ist diese Welle passend zu Hercules Prima 2, 3, 4, 5 und Optima Modellen.
Abmessungen der Kurbelwelle:
- Gesamtlänge kupplungsseitiger Kurbelzapfen: 77.5 mm
- Gesamtlänge zündungsseitiger Kurbelzapfen: 73.5 mm
- Länge 1. Absatz (kupplungsseitig): 18 mm
- Länge 2. Absatz (kupplungsseitig) 44 mm
- Ø 1. Absatz (kupplungsseitig): 15 mm
- Ø 2. Absatz (kupplungsseitig): 11.6 mm
- Gewinde (kupplungsseitig): MF10x1 mm
- Länge Absatz (zündungsseitig): 42.5 mm
- Ø Absatz (zündungsseitig): 15 mm
- Gewinde (zündungsseitig): MF10x1 mm
- Ø Kurbelwangen: 79.9 mm
- Breite Kurbelwangen: 34.3 mm
- Ø Pleuelauge oben: 15 mm
- Ø Pleuelbolzen unten: 14 mm
- Pleuellänge (Mitte-Mitte): 85 mm
- Hub: 44 mm
- Gewicht (inkl. Pleuel): 956 Gramm
- Dimension Nadellager: Ø 12 / 15 x 14.2 mm (axe 12)
Das Nadellager ist im Lieferumfang enthalten.
Originale Pony-Ersatzteilnummer: A4477
Details
| Dimension Nadellager | 12 / 15 x 14.2 mm (axe 12) |
| Material | Stahl |
| Gewindeart | MF10x1 (Feingewinde) |
| Kurbelwellenhub | 44 mm |
| Pleuellänge Mitte-Mitte | 85 mm |
| Gesamtlänge Kurbelzapfen kupplungsseitig | 77.5 mm |
| Gesamtlänge Kurbelzapfen zündseitig | 73.5 mm |
| Gewindelänge | 12 mm |
| Ø Kurbelwangen | 79.9 mm |
| Ø Kolbenbolzen (B) | 12 mm |
| Ø Pleuelauge | 15 mm |
| Anwendungsbereich | Standard |
| Gewicht | 956 g |
| Ø Lagersitz (kupplungsseitig) | 15 mm |
| Ø Lagersitz (zündungsseitig) | 15 mm |
| Breite Kurbelwangen | 34.3 mm |
| Länge 1. Absatz | 18 mm |
| Länge 2. Absatz | 44 mm |
| Ø 1. Absatz (kupplungsseitig) | 15 mm |
| Ø 2. Absatz (kupplungsseitig) | 11.6 mm |
| Länge Absatz (zündungsseitig) | 42.5 mm |
| Anzahl Gänge | 1 Stk., 2 Stk. |
| Pony OEM-Nr. | A4477 |
Passend für folgende Modelle
| Sachs | 505 (mit Tretwelle) |
| Hercules | Prima - 2, 3, 4, 5, Optima |
