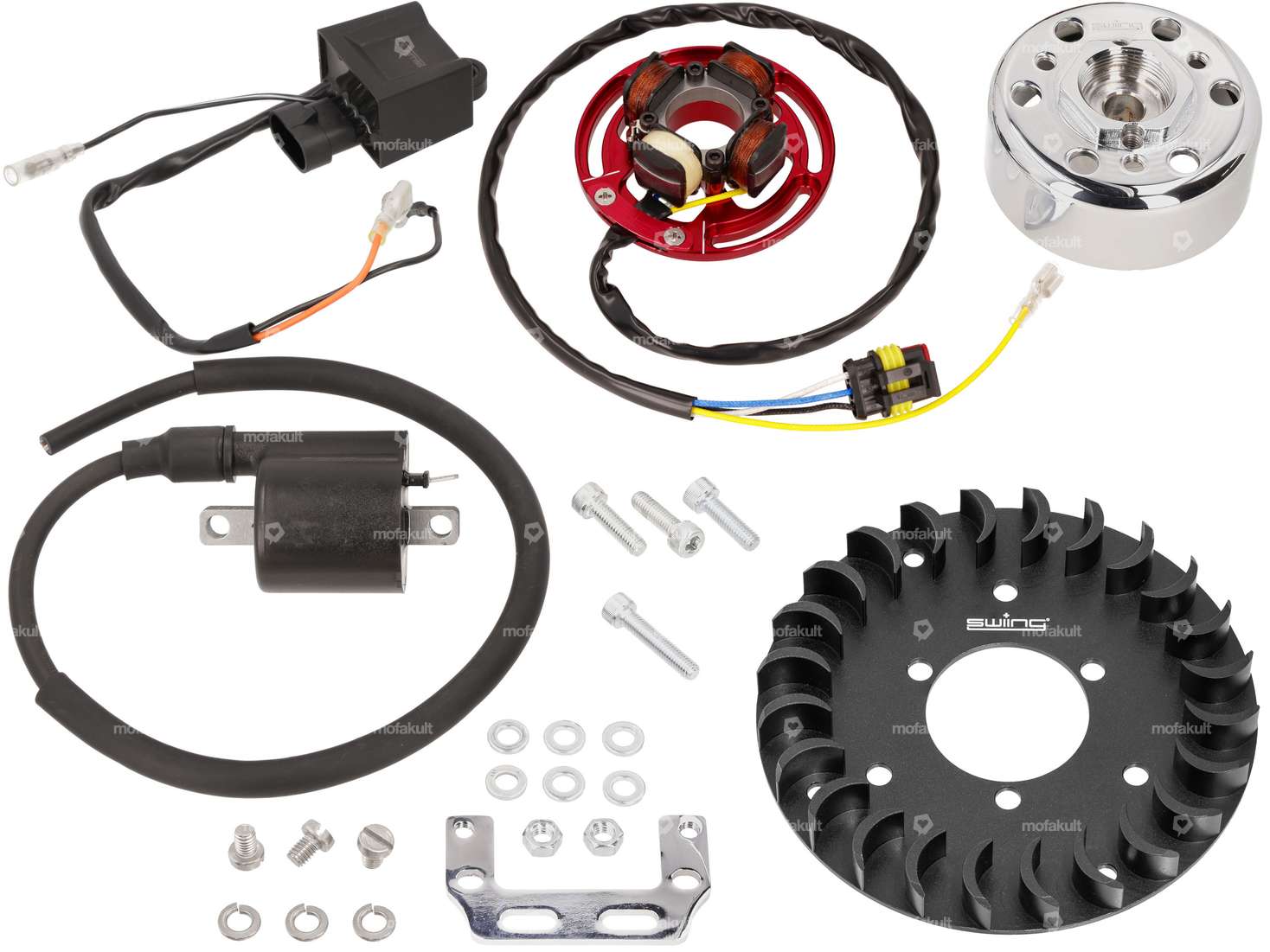

Komplettset der 12V swiing® ingenious EVO Zündung mit eingebauter 60W Lichtspule und Lüfterrad. Passend zu deinem Puch X30 Velux Mofa / Moped mit Z50 Motor.
Die Rennzündung kommt komplett mit CNC gefrästem Lüfterrad und versorgt deinen Zylinder konstant mit der optimalen Kühlung.

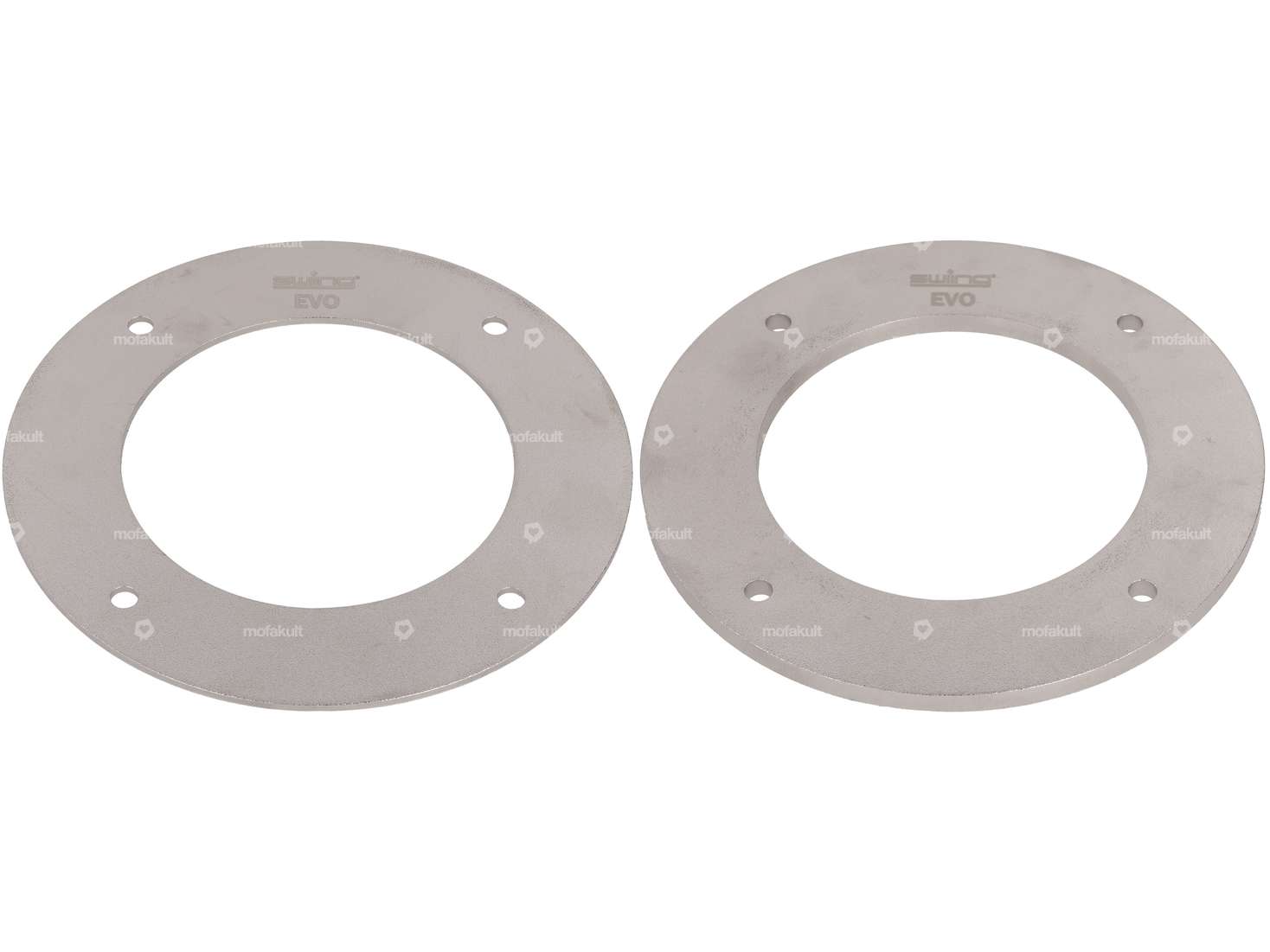

Mit den beiden 100 g und 250 g Zusatzgewichten (optional), kannst du die Schwungmasse erhöhen, damit der Motor bei im Leerlauf gleichmässiger läuft und das Anfahren im Stand leichter fällt. Je nach Anwendungsbereich wird das Schwungrad mit 100, 250 resp. 350 Gramm (beide Scheiben) Zusatzmasse ergänzt.
Vorteile der EVO Tuning-Zündung:
- stets ein konstanter, starker Funke
- keine Fehlzündungen mehr
- einmaliges einstellen
- wenig bis keinen Verschleiss
- grosse Einstellmöglichkeit durch lange Schlitze
Folgende Spezialitäten zeichnen diese Zündung aus:
- ab Werk mehr Schwungmasse als HPI-Zündungen, somit ruhigerer Motor-Leerlauf (382 Gramm)
- fein gewuchtetes Schwungrad für weniger Vibrationen
- Abzugsgewinde mit normaler M26x1.5 mm Steigung, es können somit normale Bosch/Ducati Schwungradabzieher verwendet werden
- kinderleichte Einstellung des Zündzeitpunktes
- der Stator wurde für starke Hitzebelastungen ausgelegt, keine Ausfälle mehr durch Überhitzung
- optimierte Zündkurve (Verstellung 12° - 14°)
- Lichtspannung: 12 Volt
- Lichtleistung: 60 Watt
- Ø aussen Schwungrad: 75 mm
- Konus Schwungrad: Verhältnis 1:5 (Standard bei Puch & Sachs Kurbelwellen)

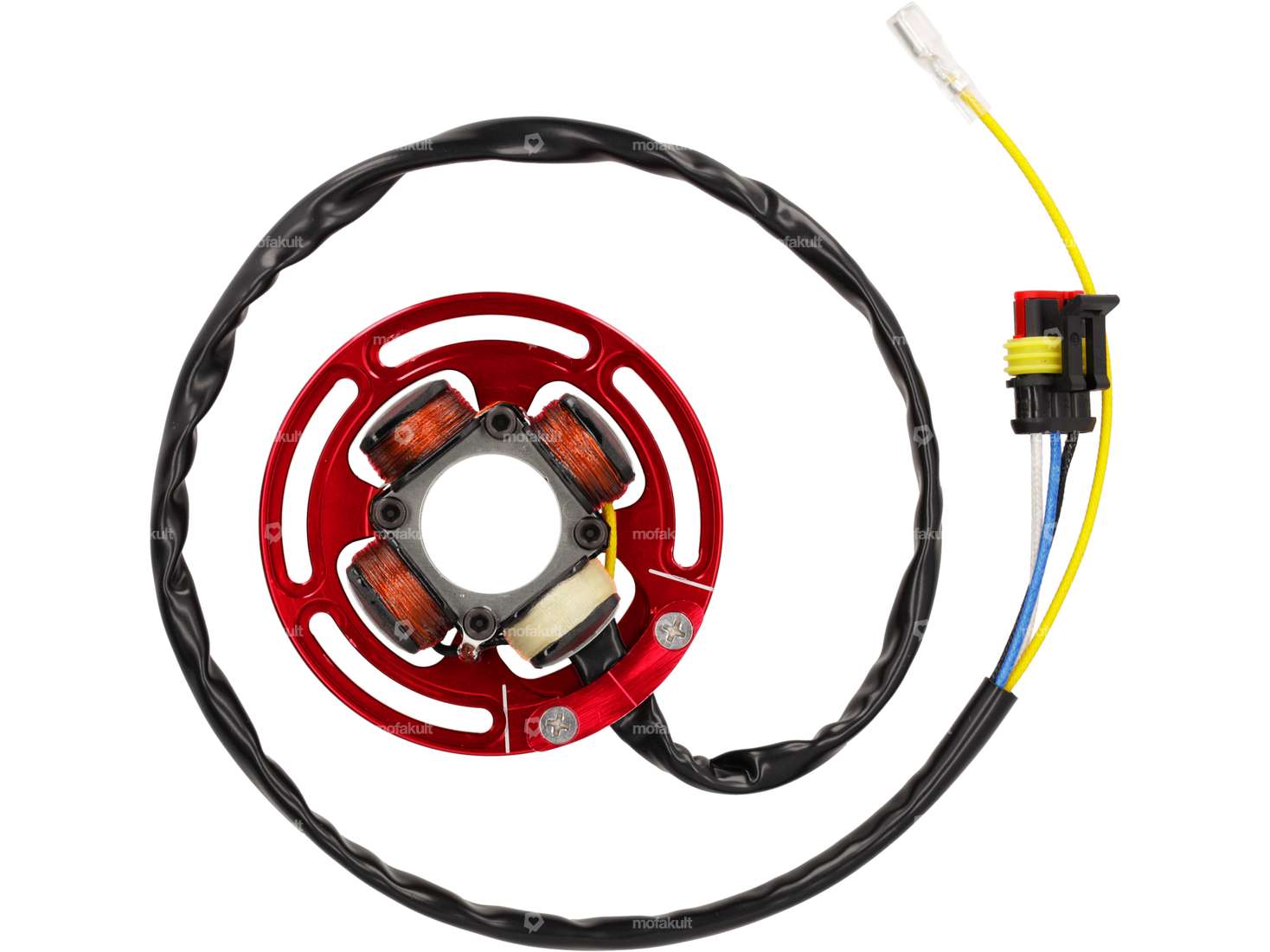

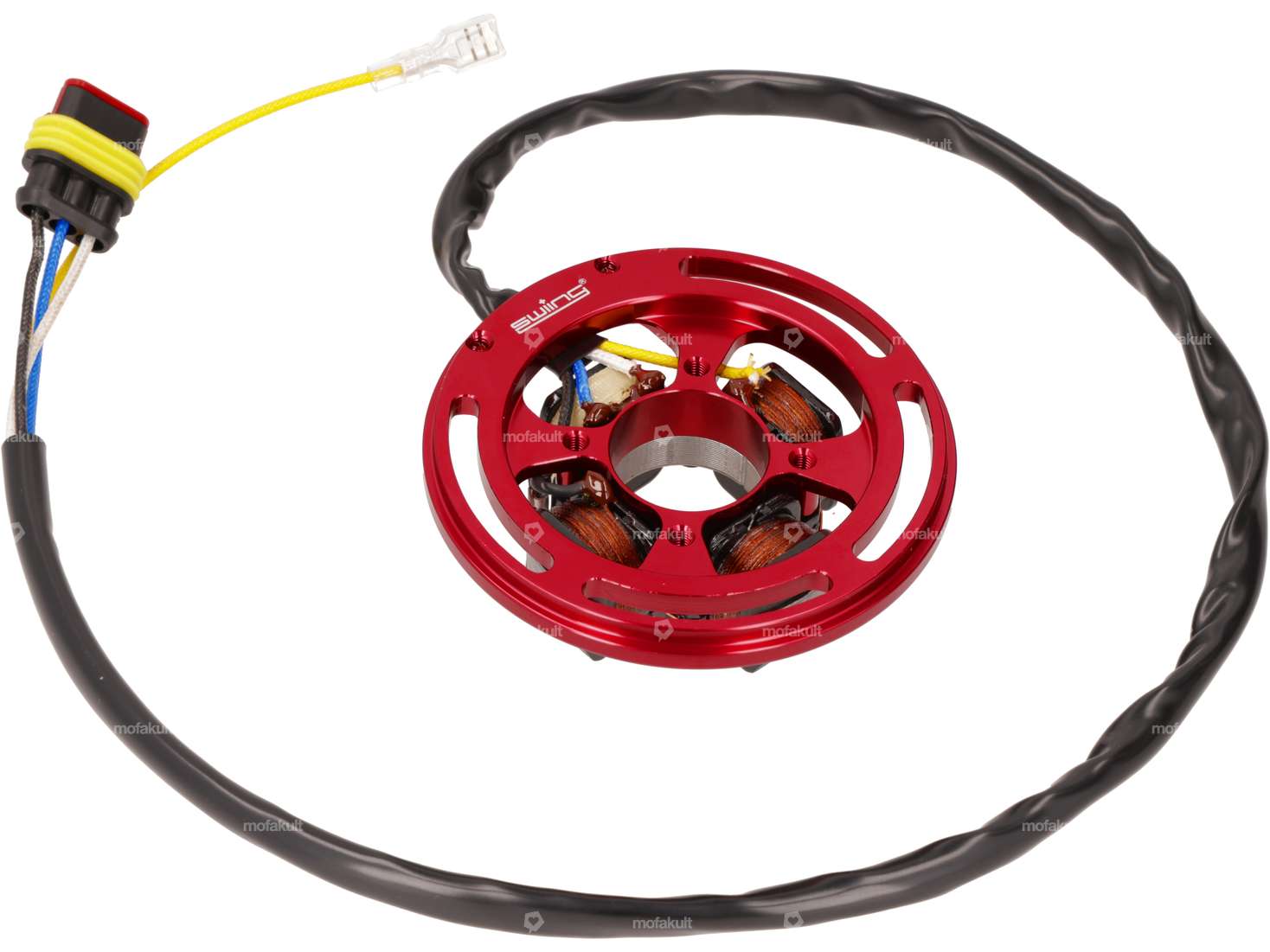

- Ø aussen Statorplatte: 90 mm
Montagehinweise:
- Rechtsdrehende Motoren: Kolben auf OT setzen, Markierung der Grundplatte auf 11 Uhr (links vom swiing Logo) muss mit der Markierung auf dem Schwungrad übereinstimmen, hiermit wird ein Zündzeitpunkt von 2 mm vor OT erreicht.
- Linksdrehende Motoren: Kolben auf OT setzen, Markierung der Grundplatte auf 13 Uhr (rechts vom swiing Logo) muss mit der Markierung auf dem Schwungrad übereinstimmen, hiermit wird ein Zündzeitpunkt von 2 mm vor OT erreicht.
- Anzugsdrehmoment Schwungrad: 37 - 39 Nm (keine Keilnut vorhanden)
- Die CDI und Zündspule muss zwingend mit guter Masse (Erdung) versorgt werden, andernfalls können diese innert Kürze beschädigt werden.
- Das Lichtsystem sollte zusätzlich mit einem 12 V Spannungsregler ausgestattet werden.
Korrekte Pinnung des Superseal-Steckers:
- 1 = schwarz
- 2 = blau
- 3 = weiss
Achtung: Zur Montage des Lüfterrades dürfen auf keinen Fall zu lange Schrauben verwendet werden, da ansonsten die Statorwicklung beschädigt werden kann. Ein passendes Schraubenset ist im Lieferumfang enthalten.
Beim Kauf dieses Komplettsets gibt es satte Prozente auf den Verkaufspreis der Einzelteile.
Ausgeklügeltes Produkt für höchste Ansprüche der Qualitätsmarke swiing®.
Das Set beinhaltet folgende Einzelteile:
Details
| Hersteller | swiing® ingenious parts |
| Anwendungsbereich | Tuning, High End, Racing |
| Ø Schwungrad innen | 63.5 mm |
| Spannung | 12 V |
| Spannung Lichtspule | 12 V |
| Leistung | 60 W |
| Drehrichtung | beliebig |
| Ø Aufnahmeplatte | 90 mm |
| Ø Schwungrad aussen | 75 mm |
| Anzahl Befestigungspunkte | 3 Stk. |
| Befestigungsart | Schrauben |
Passend für folgende Modelle
| Puch | Z50 (X30 Velux) |
