Optimierte und erleichterte Vollwangen-Rennkurbelwelle passend zu handgeschalteten Puch X30 NS und NL, Velux, MV50, MKII, Maxi HP2 und Custoim Mofas / Mopeds mit Z50 Motoren.
Diese Spezialkurbelwelle hat 1 mm mehr Hub und verleiht deinem Motor mehr Drehmoment sowie Verdichtung, um die letzten Leistungsreserven aus dem Zylinder herauszukitzeln. Die passgenaue 913 Gramm schwere Vollwangen-Kurbelwelle hat sich bei unserer neusten Testreihe bewährt und kompromisslose Power abgeliefert.
Nebst den Wuchtungsbohrungen in den Wangen auch der untere Pleuelbolzen für maximale Vorverdichtung mit einem Aluminiumeinsatz verschlossen. Das massive Pleuel mit dem stabilen Ø 16 mm Pleuelbolzen wurde ebenfalls mit einem Aluminiumeinsatz verschlossen. Zudem sorgt die polierte Pleuelstange für ein optimales Strömungsverhalten des Luft-Benzingemischs und die zusätzlichen Schmierschlitze gewährleisten einen sauberen Lauf auch bei hohen Drehzahlen. Die auf der Innenseite erleichterten Wangen sorgen für eine noch bessere Wuchtung und somit ruhigen Lauf.
Bei der Verwendung dieser Kurbelwelle sind folgende Dinge zu beachten:
Abmessungen der Racingwelle:
Gesamtlänge kupplungsseitiger Kurbelzapfen: 58 mm
Gesamtlänge zündungsseitiger Kurbelzapfen: 67.5 mm
Länge 1. Absatz (kupplungsseitig): 19 mm
Länge 2. Absatz (kupplungsseitig) 18.5 mm
Ø 1. Absatz (kupplungsseitig): 17 mm
Ø 2. Absatz (kupplungsseitig): 15 mm
Gewinde (kupplungsseitig): MF10x1 mm
Länge Absatz (zündungsseitig): 18 mm
Ø Absatz (zündungsseitig): 17 mm
Gewinde (zündungsseitig): MF10x1 mm
Ø Kurbelwangen: 69.8 mm
Breite Kurbelwangen: 34.3 mm
Ø Pleuelauge oben: 15 mm
Ø Pleuelbolzen unten: 16 mm
Pleuellänge (Mitte-Mitte): 90 mm
Hub: 44 mm
Gewicht (inkl. Pleuel): 913 Gramm
Dimension Nadellager: Ø 12 / 15 x 14.7 mm (axe 12)
Das Nadellager ist im Lieferumfang enthalten.
Die passenden Lager und Simmerringe findest du bei den Zubehörartikeln.
Hinweis: Der Passsitz für die Kupplungsnabe ist sehr präzise. Eventuell benötigt es etwas Druck, um die Nabe einzubringen. Die Kupplungsnabe mit der Artikelnummer 32380 ist nicht kompatibel mit dieser Kurbelwelle.
Alternative zur Puch-Ersatzteilnummer: 350.7.10.015.0, 349.1.10.215.0
Qualitätsprodukt des portugiesischen Herstellers Rito.
Details
Hersteller | Rito |
Material | Stahl, Aluminium |
Wangenart | Vollwangen |
Kurbelwellenhub | 44 mm |
Ø Kolbenbolzen (B) | 12 mm |
Pleuellänge Mitte-Mitte | 90 mm |
Gesamtlänge Kurbelzapfen kupplungsseitig | 58 mm |
Gesamtlänge Kurbelzapfen zündseitig | 67.5 mm |
Ø Kurbelwangen | 69.8 mm |
Ø Pleuelauge | 15 mm |
Ø Lagersitz (kupplungsseitig) | 17 mm |
Anwendungsbereich | High End |
Ø Lagersitz (zündungsseitig) | 17 mm |
Gewindelänge | 8.5 mm, 12 mm |
Gewindeart | MF10x1 (Feingewinde) |
Dimension Nadellager | 12 / 15 x 14.7 mm (axe 12) |
Breite Kurbelwangen | 34.3 mm |
Länge 1. Absatz | 19 mm |
Länge 2. Absatz | 18.5 mm |
Ø 1. Absatz (kupplungsseitig) | 17 mm |
Ø 2. Absatz (kupplungsseitig) | 15 mm |
Gewicht | 913 g |
Länge Absatz (zündungsseitig) | 18 mm |
Anzahl Gänge | 2 Stk |
Alternative Ausf. der Puch Ersatzteil-Nr. | 350.7.10.015.0, 349.1.10.215.0 |
Passend für folgende Modelle
Puch | Z50 (X30 Sport) Z50 (X30 Velux) 2-Gang MS, MV, MV50 |
Zubehör & verwandte Produkte
swiing® ingenious Abzieher L17 / BO15 / E15 Schulterlager
Durchmesser: 40.3 mm · Durchmesser: 24 mm · Gesamtlänge: 120 mm · Spanntiefe: 10 mm · Abziehschale: L17 · Abziehschale: BO15 · Abziehschale: E15 · Gewindeart: M6x1 (Standardgewinde) · Gewindeart: M8x1.25 (Standardgewinde) · Schlüsselweite (Abzug): 8 mm · Schlüsselweite (Abzug): 19 mm · Spannweite: 24 mm · Hersteller: swiing® ingenious parts · Anwendungsbereich: (De-) Montagewerkzeug · Oberfläche: verzinkt (blau) · Anzahl Bestandteile: 1 Stk
49,10 EUR
67,00 EUR
GPO Hubplatte 1 - 4 mm | Puch Maxi, X30 Sport, NG-2AH
Verwendungsort: Zylinderfuss · Material: Aluminium · Dicke: 1.5 mm · Dicke: 2 mm · Dicke: 2.5 mm · Dicke: 3 mm · Dicke: 4 mm · Hersteller: GPO · Verwendungsort: Zylinderfuss · Dicke: 1.5 mm · Material: Aluminium · Hersteller: GPO · Verwendungsort: Zylinderfuss · Dicke: 2 mm · Material: Aluminium · Hersteller: GPO · Verwendungsort: Zylinderfuss · Dicke: 2.5 mm · Material: Aluminium · Hersteller: GPO · Verwendungsort: Zylinderfuss · Dicke: 3 mm · Material: Aluminium · Hersteller: GPO · Verwendungsort: Zylinderfuss · Dicke: 4 mm · Material: Aluminium · Hersteller: GPO · Verwendungsort: Zylinderfuss · Dicke: 1 mm · Material: Aluminium · Hersteller: GPO
22,20 EUR
GPO Hubplatte 1 - 4 mm Tuning | Puch X30 Velux, X30 NG-2AH
Ø Zylinder (max.): 41 mm · Verwendungsort: Zylinderfuss · Ø Zylinder: 40 mm · Material: Aluminium · Dicke: 1 mm · Dicke: 1.5 mm · Dicke: 2 mm · Dicke: 2.5 mm · Dicke: 3 mm · Dicke: 4 mm · Hersteller: GPO · Verwendungsort: Zylinderfuss · Dicke: 1 mm · Material: Aluminium · Hersteller: GPO · Verwendungsort: Zylinderfuss · Dicke: 1.5 mm · Material: Aluminium · Hersteller: GPO · Verwendungsort: Zylinderfuss · Dicke: 2 mm · Material: Aluminium · Hersteller: GPO · Verwendungsort: Zylinderfuss · Dicke: 2.5 mm · Material: Aluminium · Hersteller: GPO · Verwendungsort: Zylinderfuss · Dicke: 3 mm · Material: Aluminium · Hersteller: GPO · Verwendungsort: Zylinderfuss · Dicke: 4 mm · Material: Aluminium · Hersteller: GPO
22,20 EUR
swiing® revival Passscheiben Set Kurbelwelle L17 | Puch Z50
Ø innen: 17.1 mm · Dicke: 0.1 mm · Dicke: 0.15 mm · Dicke: 0.2 mm · Dicke: 0.25 mm · Dicke: 0.3 mm · Ø aussen: 23.8 mm · Material: Stahl · Oberfläche: blank / geölt · Hersteller: swiing® revival parts · Nenndurchmesser innen: 17 mm
9,95 EUR
Fächerscheibe M10 verzinkt
Oberfläche: verzinkt (blau) · Gewindegrösse: M4 · Gewindegrösse: M5 · Gewindegrösse: M6 · Gewindegrösse: M7 · Gewindegrösse: M8 · Gewindegrösse: M10 · Gewindegrösse: M12 · Ø innen: 4.5 mm · Ø innen: 5.5 mm · Ø innen: 6.35 mm · Ø innen: 7.4 mm · Ø innen: 10.8 mm · Ø innen: 12.8 mm · Material: Stahl · Gewindegrösse: M4 · Gewindegrösse: M5 · Gewindegrösse: M6 · Gewindegrösse: M7 · Gewindegrösse: M8 · Gewindegrösse: M10 · Gewindegrösse: M12 · Ø innen: 4.5 mm · Ø innen: 5.5 mm · Ø innen: 6.35 mm · Ø innen: 7.4 mm · Ø innen: 10.8 mm · Ø innen: 12.8 mm · Ø aussen: 14.85 mm · Oberfläche: verzinkt (blau) · Material: Stahl · Gewindegrösse: M4 · Gewindegrösse: M5 · Gewindegrösse: M6 · Gewindegrösse: M7 · Gewindegrösse: M8 · Gewindegrösse: M10 · Gewindegrösse: M12 · Ø innen: 4.5 mm · Ø innen: 5.5 mm · Ø innen: 6.35 mm · Ø innen: 7.4 mm · Ø innen: 10.8 mm · Ø innen: 12.8 mm · Ø aussen: 17.65 mm · Oberfläche: verzinkt (blau) · Material: Stahl · Gewindegrösse: M4 · Gewindegrösse: M5 · Gewindegrösse: M6 · Gewindegrösse: M7 · Gewindegrösse: M8 · Gewindegrösse: M10 · Gewindegrösse: M12 · Ø innen: 4.5 mm · Ø innen: 5.5 mm · Ø innen: 6.35 mm · Ø innen: 7.4 mm · Ø innen: 10.8 mm · Ø innen: 12.8 mm · Ø aussen: 8 mm · Oberfläche: verzinkt (blau) · Material: Stahl · Gewindegrösse: M4 · Gewindegrösse: M5 · Gewindegrösse: M6 · Gewindegrösse: M7 · Gewindegrösse: M8 · Gewindegrösse: M10 · Gewindegrösse: M12 · Ø innen: 4.5 mm · Ø innen: 5.5 mm · Ø innen: 6.35 mm · Ø innen: 7.4 mm · Ø innen: 10.8 mm · Ø innen: 12.8 mm · Ø aussen: 9.9 mm · Oberfläche: verzinkt (blau) · Material: Stahl · Gewindegrösse: M4 · Gewindegrösse: M5 · Gewindegrösse: M6 · Gewindegrösse: M7 · Gewindegrösse: M8 · Gewindegrösse: M10 · Gewindegrösse: M12 · Ø innen: 4.5 mm · Ø innen: 5.5 mm · Ø innen: 6.35 mm · Ø innen: 7.4 mm · Ø innen: 10.8 mm · Ø innen: 12.8 mm · Ø aussen: 10.65 mm · Oberfläche: verzinkt (blau) · Material: Stahl · Gewindegrösse: M4 · Gewindegrösse: M5 · Gewindegrösse: M6 · Gewindegrösse: M7 · Gewindegrösse: M8 · Gewindegrösse: M10 · Gewindegrösse: M12 · Ø innen: 4.5 mm · Ø innen: 5.5 mm · Ø innen: 6.35 mm · Ø innen: 7.4 mm · Ø innen: 10.8 mm · Ø innen: 12.8 mm · Ø aussen: 20 mm · Oberfläche: verzinkt (blau) · Material: Stahl · Oberfläche: verzinkt (blau) · Gewindegrösse: M4 · Gewindegrösse: M5 · Gewindegrösse: M6 · Gewindegrösse: M7 · Gewindegrösse: M8 · Gewindegrösse: M10 · Gewindegrösse: M12 · Ø innen: 4.5 mm · Ø innen: 5.5 mm · Ø innen: 6.35 mm · Ø innen: 7.4 mm · Ø innen: 10.8 mm · Ø innen: 12.8 mm · Ø aussen: 12.5 mm · Dicke: 2 mm · Material: Stahl
0,35 EUR

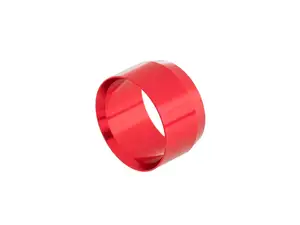

swiing® ingenious Montagehilfe Simmerring Kurbelwelle | Puch X30 Sport / Velux Z50
